Резистивный греющий кабель: что такое, зачем нужен, производители

Резистивный кабель. Эффективный обогрев по доступной цене

В благоустройстве порой так не хватает простых и многофункциональных устройств, под которые не нужно сооружать вспомогательные комплексы, а для установки нет необходимости вызывать специалистов. Электрические резистивные кабели дали человечеству все то, чего так не хватало даже самым продвинутым котельным, конвекторам и другим обогревательным системам.

Вы покупаете кабель в бухте или в готовой секции, дополняете эту проводку крепежами, блоком управления (термостат) и, используя понятную инструкцию, самостоятельно либо вызвав бригаду специалистов, монтируете кабельную систему электрообогрева. Такое решение подходит для разнообразных задач:

  • Для магистральных трубопроводов;
  • Для подогрева крыш желобов и водостоков;
  • Системы снеготаяния (лестницы, пандусы, тротуарные дорожки);
  • Создание домашних систем «теплый пол»;
  • В промышленной сфере и сельском хозяйстве как дополнительный (резервный) обогрев.

Резистивные кабели купить в Москве

Интернет-магазин «Теплопульс» реализует греющие кабели резистивного типа в широком ассортименте с доставкой по Москве, МО и другим регионам России. Звоните +7 965 1564581 и мы поможем подобрать оптимальные параметры обогрева под конкретные условия.

Что такое резистивный греющий кабель

На вопрос, что такое резистивный греющий кабель, буду отвечать с самого начала.

  1. Резистивный кабель — электрический. То есть, для выполнения своих задач, о которых ниже. Его нужно подключить к электропитанию, включить в электрическую сеть 220 Вольт.
  2. Этот кабель греющий. Это значит, что при включении его в электрическую сеть, он начинает нагреваться. Процесс нагрева резистивного кабеля не является аварийной ситуацией. Это нормальный режим работы греющих кабелей, основанный на их характеристиках.

Применение греющих кабелей

В первую очередь применение греющего кабеля актуально для водопровода и канализаций. Удалить наледь и сосульки с труднодоступных участков практически невозможно. А различные утеплители все равно не спасут в очень сильные морозы. Использование саморегулирующегося кабеля поможет поддержать необходимую температуру, обеспечит надежный обогрев водопровода и предотвратит образование конденсата.

В последнее время большое распространение получило применение греющих кабелей для конструкций теплого пола.

Виды греющих кабелей

В настоящее время есть следующие виды подобных кабелей:

  • резистивный
  • саморегулирующийся

Принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель производится из особого материала, который может изменять свою теплопроводимость во время эксплуатации. Чем ниже падает температура окружающей среды, тем ниже становится сопротивление нагревательного кабеля. Главной особенностью в работе данного нагревательного элемента является то, что его сопротивление изменяется не по всей длине одновременно. В настоящее время такой процесс можно поддерживать даже без применения автоматов.

С помощью саморегулирующегося кабеля можно снизить расходы на электричество. Также к преимуществам этого прибора можно отнести то, что разрезан он может быть в любом месте.

При подключении греющего кабеля необходимо использовать большое количество изоляционных материалов. В противном случае исключить самовозгорание нельзя.

Конструктивные особенности резистивного кабеля

Основу конструкции кабеля составляют специальные жилы из стали. В зависимости от количества жил, нагревательный кабель может быть двух типов:

  • с одной жилой;
  • с двумя жилами.

Токопроводящая жила в обязательном порядке подлежит изоляции при помощи использования специальных материалов. Некоторые кабеля отличаются двумя слоями изоляции. Изолирующий металл покрывается защитным экраном из металла, который еще называется экранизирующей оплеткой. Оплетка предназначена специально для защиты кабеля от механических повреждений и в качестве элемента заземления. Для обеспечения полноценной протекции в устройстве может использоваться наружная защитная оболочка.

Одножильный греющий кабель
Двужильный греющий кабель

Резистивный греющий кабель с одной жилой имеет только одну нагревающуюся токопроводящую жилу. Эта жила идет по всей длине конструкции. Использование такого устройства по праву считается самым бюджетным. Это объясняется тем, что такой кабель максимально устойчив к воздействию достаточно высоких температурных режимов. Приспособление обеспечивается электропитанием с обеих сторон.

Очень часто такая схема создает определенные трудности в плане монтажа. Объясняются они тем, что при крепление обязательно подразумевает возврат греющего проводника в точку его соединения. Кроме того может возникнуть необходимость в использовании некоторых дополнительных систем питания.

Конструкция двужильная состоит из двух проводов: нагревательного и токопроводящего. Но одном конце такого провода устанавливается муфта, а на второй конец подается ток. Такой вариант расположения использовать намного легче и комфортнее.

Резистивные кабеля бывают двух видов – одножильные и двужильные. Двужильные кабеля считаются более простыми и эффективными в использовании.

Особенности одножильных греющих кабелей

rezistivnyj greyushhij kabel 20NSKT

О первой особенности одножильного греющего кабеля я уже сказал, это высокий электромагнитный фон. Поэтому приобретая такой кабель для применения внутри помещений, наличие медной оплётки обязательно.

Вторая особенность резистивного кабеля с одной греющей хилой, это необходимость подключения кабеля к электропитанию с двух разных концов. А это проще всего сделать, закольцевав прокладку кабеля. То есть, одножильный греющий кабель нужно укладывать по замкнутой трассе, что не всегда удобно. Или тянуть вместе с кабелем дополнительный питающий провод, что возможно при обогреве кровли, но нереально при обогреве полов.

rezistivnyj greyushhij kabel foto1

Плюсы 2-х жильных греющих кабелей

rezistivnyj greyushhij kabel 30NSKT

В отличие от одножильных, двухжильные греющие кабели  можно подключать к электропитанию с одного конца. На втором конце жилы кабеля просто соединяют специальной муфтой или в более современных вариантах, соединяют, используя технологию соединений без муфт.

Этот несомненный плюс двухжильных греющих кабелей значительно упрощает их монтаж, расширяет диапазон применения, однако увеличивает цену, приблизительно 180 рублей за метр против 120 рублей.

Принцип работы

Резистивный греющий кабель работает по типу простого электрического нагревателя. Основной принцип работы состоит в том, что проводник с большим сопротивлением проводит ток и, благодаря этому, происходит выделение тепла. Объемы тепловыделения зависят от объемов силы тока и мощности сопротивления проводника. Купить резистивный кабель можно отрезками определенной длины. Каждому кабелю характерно определенное сопротивление и при работе каждый кабель выделяет определенное количество тепла.

Схема подключения

Принцип работы одножильного проводника заключается в подключении к электроэнергии с двух концов. При таком варианте резистивный кабель протягивается петлей таким образом чтоб оба конца элемента стыковались в одном месте. Использование двух жил дает возможность не подводить оба конца изделия и соединять их в одной точке. Второй принцип подключения обеспечивает возможность использовать такие кабеля в домашнем хозяйстве и быту.

Резистивный греющий кабель работает по принципу закона Джоуля-Ленца. Чем выше сопротивление на определенном участке кабеля, тем большее количество тепла выделяется.

Преимущества и недостатки использования

К преимуществам использования резистивного кабеля можно отнести:

  • доступную стоимость;
  • отличные показатели удельного сопротивления;
  • долговечность;
  • простоту монтажа.

Резистивный кабель долговечен и прочен, но имеет и некоторые недостатки в использовании.

К недостаткам использования такого кабеля можно отнести невозможность сделать устройство более длинным или более коротким, а также необходимость полностью менять весь кабель при выходе из строя хотя бы одного элемента.

Этапы монтажа греющей системы

Рассмотрим обустройство системы обогрева трубопровода изнутри на примере водоснабжения. Для такой трубы лучше всего взять саморегулирующийся провод в пищевой оболочке.

Этап #1 — покупка нужных материалов

При покупке кабеля сразу же определяемся с нужным метражом, который равняется длине трубы, нуждающейся в обогреве.

Вместе с кабелем лучше приобрести и расходные материалы, необходимые для монтажа: комплект муфт, сальник и секцию провода с евровилкой.

Греющий провод с металлической оплеткой

Греющий провод с металлической оплеткой

Набор для соединения и изоляции проводов

Набор для соединения и изоляции проводов

Проходная система для ввода кабеля в трубопровод

Проходная система для ввода кабеля в трубопровод

Питающий кабель с евровилкой

Питающий кабель с евровилкой

Дополнительно может пригодиться тройник, если он не стоит в предполагаемом месте монтажа, и УЗО на 10 мА.

Тройник нужен, чтобы правильно выполнить ввод кабеля. Последний нельзя пускать через трубу, проходящую сгибом под прямым углом. Поэтому в месте предполагаемого входа лучше сначала установить тройник и затем через него выполнить вход.

Для работы саморегулирующегося кабеля требуется электропитание. Поэтому для него выделяется отдельная линия. И, несмотря на наличие двойной изоляции у греющего провода, в схему подключения необходимо включить УЗО, защитив эту линию в случае случайного повреждения оболочки.

Этап #2 — подготовка кабеля к установке

Нужно помнить, что саморегулирующиеся кабельные системы умирают не только от частых включений и отключений кабеля. Не меньшее зло – неправильное сращивание с питающим кабелем и некачественная концевая заделка, что чревато коротким замыканием.

Нужно правильно выполнить изоляцию, используя хорошие расходники. Бывают плохие муфты, когда производитель недодал клея. Еще она причина кроется в руках мастера, особенно если он без опыта и неправильно все подсоединил.

Чтобы подготовить греющий провод к вводу в трубопровод, нужно:

  • выполнить концевую заделку;
  • надеть на кабель проходной комплект;
  • срастить питающий провод с вилкой с саморегулирующимся отрезком.

Рассмотрим подробнее, как правильно сделать изоляцию конца провода.

Жилы оплетки срезаны вровень с изоляционной оболочкой

Сначала снимаем верхнюю оболочку-изоляцию примерно на 4,5 см. Металлические жилы оплетки для выполнения заземления с этой стороны не потребуются, поэтому отрезаем их вровень с изоляционной оболочкой

Укорачивание одной стороны матрицы

Снимаем оболочку с матрицы, действуя аккуратно, чтобы не повредить проводники с двух ее торцов. Затем срезаем ступенькой часть матрицы с проводником – один будет короче, а второй длиннее

Использование пласкогубцев для концевого обжима разогретой термоусадочной трубки

На этот участок надеваем термоусадку клеевую и тщательно прогреваем строительным феном. Затем обжимаем, если нет специнструмента, можно взять плоскогубцы. Ждем пока остынет, срезаем лишнее

Полная изоляция конца греющего кабеля большой термоусадочной трубкой

Теперь надеваем термоусадочную муфту самого большого диаметра поверх предыдущей муфты, надев ее дальше на защитную оболочку кабеля. Прогреваем, обжимаем, удаляем лишнее. Или можно использовать термоусадочный колпачок

Жилы оплетки срезаны вровень с изоляционной оболочкой

Жилы оплетки срезаны вровень с изоляционной оболочкой

Укорачивание одной стороны матрицы

Укорачивание одной стороны матрицы

Использование пласкогубцев для концевого обжима разогретой термоусадочной трубки

Использование пласкогубцев для концевого обжима разогретой термоусадочной трубки

Полная изоляция конца греющего кабеля большой термоусадочной трубкой

Полная изоляция конца греющего кабеля большой термоусадочной трубкой

Если каждый шаг концевой заделки выполнен тщательно, то герметичность этому узлу будет обеспечена. Правда, при условии использования надежного клеевого комплекта муфт от проверенного производителя.

Теперь предстоит выполнить сращивание питающего кабеля с греющим, чтобы обеспечить последний электропитанием, что необходимо ему для работы.

Жилы провода подготовлены к соединению

Нужно заранее подготовить силовой кабель, на конце которого евровилка, разделав жилы для выполнения соединения с греющим проводом. Важно каждую из них освободить от оболочки, зачистить изоляцию

Но на этом этапе удобнее будет надеть сальник или его еще называют проходка или проходной комплект. Каждую деталь следует надевать, четко следуя инструкции, прилагаемой производителем.

Надев проходку на провод, можно приступать к сращиванию с силовым кабелем. Если вы приобрели готовый комплект, в котором отрезок кабеля с вилкой на конце уже присоединен, то вам этот шаг не нужен.

С конца кабеля сняли верхнюю изоляционную оболочку

Снимаем наружную защитную оболочку, отрезав ее поперечно на 4,5 см, а все жилы металлической оплетки из медных луженых проводников расплетаем и скручиваем между собой в одну жилу. Их нельзя удалять – вскоре они понадобятся, чтобы обеспечить заземление

Удаление защитных оболочек с полупроводниковой матрицы

Затем снимаем изоляцию из эластомерного материала, отступив примерно 2,5 см от внешнего края. Снимаем аккуратно, чтобы не повредить жилы проводников. Удаляем на этом отрезке 2,5 см полиэфирной оболочки, добравшись до саморегулирующейся матрицы с двумя проводниками

Токопроводящие жилы освобождены от матрицы

Теперь нужно извлечь 2 токопроводящие жилы из матрицы, зачищая с торца с одной и с другой стороны кабеля. Или можно разогреть шину феном, сделав предварительно надрез на нужном расстоянии, и снять мягкий участок плоскогубцами. Освобождаем жилы и удаляем лишний участок матрицы

Термоусадочные трубки надеты на греющий и силовой кабель

Надеваем 2 самые длинные клеевые муфты. Трубку меньшего диаметра – на силовой кабель и отодвигаем ее пока в сторону. Аналогично надеваем термоусадку большего диаметра из комплекта на греющий провод и отодвигаем ее в сторону

Греющий и питающий провод соединены при помощи обжимной гильзы

Надеваем на концы двух жил греющего кабеля по медной луженой гильзе (обжимной) и обжимаем каждую, а с другой стороны в гильзы вставляем концы зачищенных токопроводящих жил от силового кабеля и тщательно обжимаем, используя инструмент. Если такого нет, можно использовать плоскогубцы

Изоляция соединений проводов термоусадочными трубками

Хорошо обжав соединение с токопроводящими жилами, надвигаем сверху муфты меньшего диаметра, которые сбоку ждали своего часа и достаем строительный фен. Предстоит тщательно прогреть изолирующий материал на каждой гильзе, начиная с центра и плавно передвигаясь к краям

Сращивание оплетки кабеля с жилой заземления питающего провода

Теперь нужно соединить скрутку оплетки с жилой земли силового провода. Сначала примерить их в гильзу и отрезать лишнее. Затем надеть гильзу и хорошо обжать, как и предыдущие два соединения. Затем передвинуть термоусадку и тоже изолировать узел

Общая изоляция узла соединения

Осталось изолировать узел заземления, передвинув внешнюю термоусадочную трубку большего диаметра на это соединение. Прогреть хорошо феном, начиная с центра и двигаясь к краям, пока не появятся блестящие капельки клея. Или можно использовать зажигалку, но действовать осторожно

С конца кабеля сняли верхнюю изоляционную оболочку

С конца кабеля сняли верхнюю изоляционную оболочку

Удаление защитных оболочек с полупроводниковой матрицы

Удаление защитных оболочек с полупроводниковой матрицы

Токопроводящие жилы освобождены от матрицы

Токопроводящие жилы освобождены от матрицы

Термоусадочные трубки надеты на греющий и силовой кабель

Термоусадочные трубки надеты на греющий и силовой кабель

Греющий и питающий провод соединены при помощи обжимной гильзы

Греющий и питающий провод соединены при помощи обжимной гильзы

Изоляция соединений проводов термоусадочными трубками

Изоляция соединений проводов термоусадочными трубками

Сращивание оплетки кабеля с жилой заземления питающего провода

Сращивание оплетки кабеля с жилой заземления питающего провода

Общая изоляция узла соединения

Общая изоляция узла соединения

Дождавшись охлаждения термоусадочных муфт, поставленных для изоляции соединения, можно приступать к следующему шагу.

Этап #3 — размещение системы внутри трубы

Когда подготовка греющей системы завершена, можно выполнять ввод в трубопровод. Для этого предстоит придерживаться таких правил:

  • заводить кабель только через тройник;
  • избегать участков с прямыми и острыми углами;
  • не дергать резко и не применять силу.

Ввод начинают, протолкнув изолированный конец через тройник в водопроводную трубу. Протолкнув весь отрезок греющего кабеля в трубу, нужно обеспечить герметичность в месте входа.

Схематическое изображение ввода кабеля в трубу

Схема ввода системы в трубу с применением проходки — проходного комплекта/сальника. Этот комплект состоит из одной втулки с внешней и внутренней, одной втулки только с внешней резьбой, двух латунных шайб и одного резинового или силиконового уплотнителя с отверстием по центру

На этом этапе монтажа кабеля и пригодится проходка, чтобы обеспечить герметичность системы. Нужно тщательно закрутить все крепления, завернув зажимную втулку сначала руками, а потом подтянув соединение ключом.

Резиновый уплотнитель внутри сальника расплющится, обеспечив тем самым герметичность.

Процесс монтажа греющей системы

Перед герметизацией входа следует удостовериться, что проходка не касается соединительной муфты – участок сращивания силового кабеля с греющим нужно удалить от втулки с внешней резьбой на 5-10 см

Перед размещением греющей системы нужно убедиться, что кабель не будет проходить через запорную арматуру, что категорически запрещено делать.

Этап #4 — подключение к системе энергоснабжения

Завершив монтажные работы, осталось выполнить подключение к электросети. Для этого желательно использовать отдельную линию.

Здесь не лишним будет позаботиться о безопасности и оснастить эту линию УЗО на 10 мА. Такое решение позволит защитить от утечки тока, если случайно произойдет повреждение провода. УЗО попросту обесточит линию, предотвратив поражение владельца дома и всех членов семьи.

Процесс подключения крайне прост – необходимо включить евровилку, находящуюся на конце силового провода, который мы соединили с греющим, в розетку.

Причем, следить за температурой и периодически греющую систему выключать не нужно – благодаря саморегулирующейся матрице этот процесс будет проходить автоматически.

Вилка присоединена к греющему кабелю

Греющий кабель активируется, если температура жидкости в трубе опустится до +5 °C. И будет работать, подогревая водопровод, пока температура воды не достигнет +15 °C

На этом подключение закончено. Но, чтобы система прослужила долго, следует правильно ее эксплуатировать.

Так, крайне нежелательно выключать кабель из розетки без необходимости – эти действия существенно укоротят ей «жизнь». Саморегулирующаяся матрица выйдет из строя, не успев отработать положенное время.

В целях экономии лучше обеспечить дополнительный обогрев трубопровода, особенно, если участок трубы проходит по поверхности. Его желательно утеплить еще и снаружи, надев специальных кожух из теплоизоляционного материала.

Вариантов утеплителя для труб снаружи много – здесь можно выбрать наиболее предпочтительный для себя. Да и монтаж можно осуществить своими силами.

Что касается длины кабеля, максимально допустимой, то при мощности саморегулирующегося провода в 10, 16, 24 Вт на погонный метр греющая нить кабеля из линейки GWS может иметь протяженность до 100 м.

Но на практике чаще используют систему длиной до 20 м. Что заметили производители, предлагая готовые системы для обогрева, как из резистивного, так и из кабеля с саморегулирующейся матрицей, длиной в 5, 10, 20 м.

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку. Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Советы и рекомендации опытных мастеров:

  • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
  • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
  • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
  • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

3 способа подключения греющего кабеля к сети при обогреве водопровода.

Автор: admin | 18.01.2020 Нет комментариев

обогрев труб водопровода
Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах

Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.

Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку. как нельзя подключать греющий кабеля изоляция изолентой

Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.

Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

  • модульный
  • с установкой соединительной муфты
  • без установки муфты

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic. система FlexiClick для подключения греющего кабеля

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны. ответвление греющего кабеля в сторону от основного

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

  • с установкой муфты через прессуемые гильзы
  • без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Монтаж муфты

Какие материалы вам понадобятся?

  • саморегулирующийся экранированный кабель как работает саморегулирующийся кабель для обогрева труб
  • вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля). таблица проверки сечения питающего кабеля по току

Ошибка №1При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

  • инструмент для зачистки проводов
  • кримпер для обжима гильз 111_ctb
  • муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Ошибка №2Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины. среднестенная усадка для изоляции жил кабеля

Тонкостенки очень легко повреждаются от внешних воздействий.

  • строительный фен
  • канцелярский нож

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

срез внешней изоляции с греющего кабеля на 7см
срез внешней изоляции с греющего кабеля на 7см

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

расплетение оплетки греющего кабеля
расплетение оплетки греющего кабеля

После расплетения волокна скручиваются в одну косичку. скручивание оплетки в косичку

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции. срез среднего слоя изоляции

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

снятие матрицы с греющего кабеля
снятие матрицы с греющего кабеля

Делая надрез, не повредите сами жилки. Они довольно тонкие. снятие матрицы с греющего кабеля

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

зачистка медных жил на греющем кабеле

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

обжатие гильз кримпером
обжатие гильз кримпером
Ошибка №3Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения. почему гильзы нельзя обжимать пассатижами

Ошибка №4Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.лесенка при обжатии гильз

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

гильзы ГМЛ технические характеристики размеры и сечение
технические характеристики изолированных гильз для теплого пола

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок. изоляция места соединения греющего кабеля

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей. изоляция разделки греющего кабеля

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

как улучшить герметичность греющего кабеля
как улучшить герметичность греющего кабеля

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию. заземляющая жила расстояния при разделке кабеля

Ошибка №5При этом нельзя оставлять все три жилы одинаковой длины.как не нужно разделывать кабель для подсоединения к греющему проводу

Заземляющий проводник обязательно должен быть длиньше всех остальных. заземляющий проводник длиньше всех остальных

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

подключение кабеля 220в и греющего кабеля
подключение кабеля 220в и греющего кабеля
подключение кабеля 220в и греющего кабеля
Ошибка №6При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы). соединение обжим 4-х моножильных проводов в гильзе

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей. соединение жил греющего кабеля

В итоге у вас получится соединение, в котором каждая рабочая жила:

  • герметична друг от друга
  • герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.можно ли использовать греющий кабель без заземления

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку. соединение заземляющего провода и оплетки греющего кабеля

Ошибка №8При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.неправильная изоляция оплетки греющего кабеля

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

соединение и изоляция жил греющего кабеля
монтаж муфты на кабеле обогрева

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.монтаж муфты на греющем кабеле

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея. муфта на греющем кабеле

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами. поджатие муфты на кабеле пассатижами

Но это при условии, что кабель у вас не круглого сечения.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

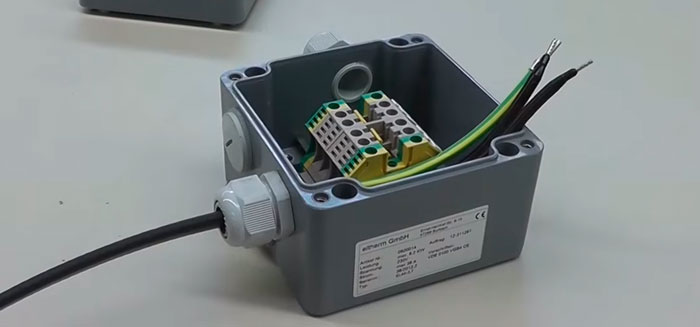

подключение греющего кабеля в распредкоробке на трубе
подключение греющего кабеля в распредкоробке на трубе

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm. концевая заделка для греющего кабеля

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут. снятие изоляции с греющего кабеля

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

освобождение жил на греющем кабеле
освобождение жил на греющем кабеле

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

силиконовый герметик для герметичности
концевая перчатка для герметичности греющего кабеля

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

термоусадка концевой муфты
термоусадка концевой муфты

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык. подключение греющего кабеля без соединительной муфты

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками. опрессовка греющего кабеля втулочными наконечниками

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.


подключение и монтаж греющего кабеля для водопроводных труб

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат. схема подключения греющего кабеля для обогрева труб без муфты

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

пусковой ток на греющем кабеле замеры
пусковой ток на греющем кабеле замеры

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм. проверка изоляции на греющем кабеле для труб

Изоляция проверяется между:

  • оплеткой и трубой
  • оплеткой и рабочими жилами

Заделка конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.

Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию. заделка конца греющего кабеля

Далее удаляете оплетку. Сделать это можно двумя способами.

Ошибка №11Кто-то советует ее полностью выкусить «заподлицо».выкусывание оплетки

Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.

Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад. отгибание оплетки назад

Саму матрицу и жилы зачищать не нужно.

Ошибка №12Но и оставлять конец в заводском виде при этом не рекомендуется.ошибка при заделке конца греющего кабеля

Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.

правильная заделка конца греющего кабеля
правильная заделка конца греющего кабеля

Что это в итоге дает?

  • конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку
  • вы исключите случайное замыкание жил между собой

А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.

муфта на конце кабеля обогрева
муфта на конце кабеля обогрева

Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.

заделка концевой муфты греющего кабеля на трубе
заделка концевой муфты греющего кабеля на трубе

Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

Соединение резистивного кабеля

Рассмотрим, как соединить греющий кабель с силовым, который дополнен проводом заземления.

  • Снимается первый слой изоляции по известной уже схеме. Под ним расположен защитный экран, который необходимо аккуратно прорезать вдоль, отогнуть и скрутить в отдельную жилу.
  • Необходимо зачистить нагревательные жилы, после чего на три получившихся провода надеваются гильзы, которые надо обжать у основания.
  • На каждый провод монтируется термоусадочная трубка.
  • На силовой кабель надеваются два куска термоизоляционных трубок большого диаметра и различной длины, аналогично с вышеописанным способом. После этого с него снимается наружная изоляция, и отдельно освобождаются концы каждой из трех жил.
  • Зачищенные провода вставляются в гильзы. Провод заземления (обычно у него желто-зеленая изоляция) соединяется с жилой, в которую скрутили оплетку. Второй конец каждой гильзы обжимается кримпером.
  • Трубки, предварительно надетые на каждую жилу, сдвигаются и обрабатываются феном. После чего такую же операцию надо проделать с трубками, которые надеты на основной провод. Сначала меньшего размера, потом большего.

Теперь понятно можно ли соединять греющий кабель между собой и как это сделать.

Стоит помнить, что если у вас нет соответствующих навыков и умений, то выполнять описанную процедуру самостоятельно небезопасно, лучше обратиться к профессионалам, которые гарантированно сделают работу на высшем уровне.

Как соединить греющий кабель между собой разной мощности

Выбор такого кабеля можно объяснить его уникальными характеристиками по сравнению устаревшими газовыми или водяными системами. Нагревательный кабель более надежный, характеризуется повышенной безопасностью и экономностью ресурсов.

Греющий кабель можно включать только в те моменты, когда требуется отопление. В остальное время он находится в выключенном состоянии. Многие задаются вопросом, можно ли соединять такие кабели. Да, можно, но при этом следует соблюдать определенные правила.

Как правильно соединить две разные части саморегулирующегося греющего кабеля?

Нагревательные кабели разрешается соединять по определенным правилам. Соблюдая правильные условия, настраиваемая система будет работать исправно многие годы.

Чтобы соединить два разных провода, следуйте такому алгоритму:

  1. Разрежьте верхний изоляционный слой кабеля. Снимите внутреннюю часть изоляции.
  2. Полупроводниковую часть потребуется нагреть. Для этого вам понадобиться фен. После этого она станет мягкой. Оголите тонкие прожилки проводов.
  3. Первые два шага повторите для другого кабеля.
  4. Методом сжатия или пайкой соедините два разных провода.
  5. Чтобы изолировать прожилки, используйте термоустойчивую пластиковую трубку.

Виды фиксации

КСО обычно закрепляется на трубе несколькими способами:

  • Стекловолоконной лентой, с клейкой поверхностью.
  • Алюминиевой полосой.

Кроме того, возможна установка пластиковых хомутов. Но необходимо соблюдать определенные условия. Допустимая температура нагрева хомута должна быть выше температуры нагрева кабеля и трубопровода. Необходимо выдерживать расстояние около 300 мм и плотно закрепить.

Вид крепления
Крепление алюминиевая монтажная лента

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица для металлических труб

Таблица 2 (для пластиковых трубопроводов).

Таблица для пластиковых труб

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно нужно делать теплоизолированным.
  • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
  • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Подключение к сети альтернативный способ

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

  1. Так выглядеть конец.
  2. Зачистил.
  3. С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

  1. Термопистолет.
  2. Термоусадочная трубка.
  3. Конец изолируемого кабеля.

3 шага для соединения греющего кабеля

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Надеваем термоусадочную трубку

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

Обматываем изолентой

Схема подключения нагревательной секции
Схема 2 для подкючения

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

  • Химическая.
  • Нефтехимическая.
  • Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

  • Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
  • При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
  • Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
  • Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

  1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
  2. От 25 до 40 мм – 16 Вт на метр.
  3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Источники

  • https://teplopuls.ru/katalog/greyushchie-kabeli/rezistivnyy-kabel/
  • https://opolax.ru/kabel-nyie-teplyie-pol/rezistivnyie-greyushiie-kabel-chto-takoe-zachem-nujen
  • https://indclimat.ru/kak-soedinit-greyushhij-kabel-mezhdu-soboj-dlya-polnoj-izolyatsii-tokoprovodyashhih-zhil/
  • https://urpsvet.ru/soedineniya/kak-soedinit-dva-grejushhih-kabelya-mezhdu-soboj.html
  • https://Web-electric.ru/kak-ustroen-rezistivnyy-greyushhiy-kabel
  • https://lightika.com/raznoe/kak-udlinit-reguliruyuschiy-kabel-greyuschiy-vnutri-truby.html
  • https://masterfibre03.ru/otoplenie-montazh/kak-soedinit-greyushchij-kabel-mezhdu-soboj.html
  • https://domikelectrica.ru/3-sposoba-podklyucheniya-greyushhego-kabelya/
  • https://pol-hot.ru/kak-soedinit-grejushhij-kabel-mezhdu-soboj-dlja-polnoj-izoljacii-tokoprovodjashhih-zhil/
  • https://sto82.ru/sovety-i-opyt/soedinenie-greyushchego-kabelya-mezhdu-soboj.html

[свернуть]
