Ремонт водонагревателей Аристон своими руками и цены на работы

О бренде

В середине 40 годов прошлого столетия Аристиде Мерлони наладил выпуск электронагревателей воды под маркой Ariston (Успешный). Название полностью оправдало себя, и спустя некоторое время все сыновья предпринимателя успешно вошли в аналогичный бизнес, а младший — Витторио унаследовал компанию отца.

Аристон

Компания Аристон сегодня находится в тройке лидеров по объему мировых продаж бытовой техники, а кухни марки Ariston продаются с уже встроенными основными бытовыми приборами от холодильника до посудомоечной машины. В России эта компания стала известной в конце 90 годов прошлого столетия, а сейчас почти в каждом крупном городе есть ее сервисный центр.

Бойлер Ariston: устройство и принцип работы

Производителем используется фирменная защита от коррозийных изменений. Абсолютно все бюджетные модели оснащены механическим регулятором, а каждая дорогая водогрейка комплектуется цифровым блоком управления. Внутри водонагревателя работает внутренний температурный контроллер, который позволяет оптимизировать нагрев. Устройство и принцип действия такого оборудования следующие:

  • внутренний бак или бойлер, предназначенный для поступления холодной воды и обрамлённый внешним корпусом.
  • встроенный ТЭН предназначенный для нагрева поступающей воды;
  • теплоизоляционный слой, расположенный между корпусом водонагревателя и бойлером, выполняющий функцию своеобразного термоса и позволяющий длительное время сохранять температурные показатели нагретой воды;
  • укороченный патрубок, снабженный рассекателем на водоподачу;
  • отводящая труба;
  • встроенный магниевый анод, позволяющий предотвратить сильное отложение осадка в виде минеральных солей на стенках внутренней поверхности бака.
  • терморегулятор, предназначенный для автоматического прерывания цепи питания после нагрева жидкости до заданных температурных показателей.

Контроль работы водогрейного оборудования осуществляется посредством индикатора напряжения, а при помощи встроенного термометра можно отслеживать изменения температурных показателей.

Знакомимся с устройством бойлера

Чтобы понять, как обеспечить многолетнюю бесперебойную работу купленного агрегата, нужно хотя бы вчерне представлять его устройство. Не лишним будет и прочтение инструкции к данной модели. Это позволит не совершать ошибок при использовании электрического водонагревателя.

Схема, подходящая для большинства выпускаемых аппаратов для нагрева воды, представлена на картинке ниже:

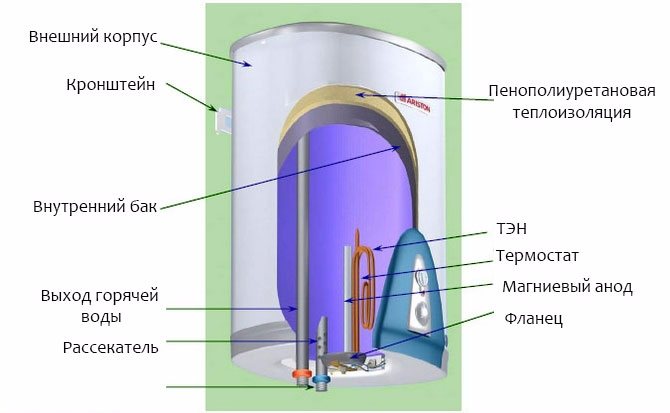

Схематичное устройство накопительного водонагревателя

В любой воде есть некоторое количество растворённых солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках бака в нижней его части. За 2-3 года прочной скорлупой покрываются не только стенки, но и нагревательный элемент и медная трубка, внутри которой вставляется датчик температуры. Для снижения жёсткости образованных шлаков и для предотвращения коррозии корпуса бака на одном фланце с ТЭНом крепится магниевый анод. Но он не рассчитан на долгую работу, поэтому время от времени его нужно менять

Если разобрать бойлер, проработавший без чистки несколько лет, можно увидеть следующую картину:

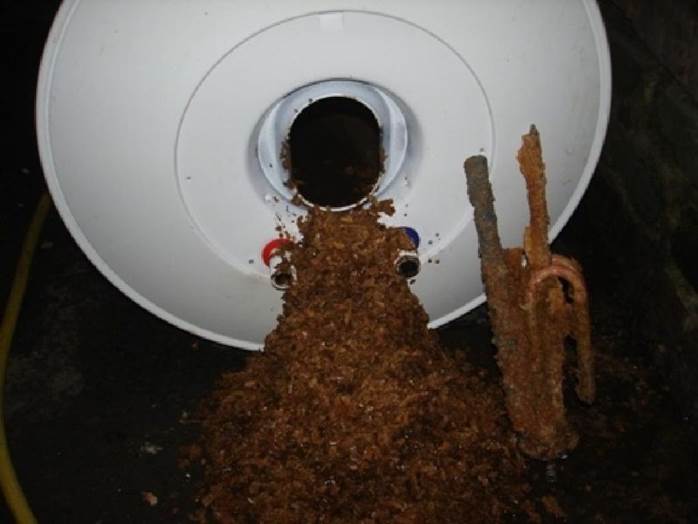

Накипь, образовавшаяся вследствие длительного использования бойлера Аристон

Эта ситуация страшна не только своим внешним видом. Подобное легкомысленное отношение к водонагревателю может привести к следующим последствиям:

  1. При таком количестве накипи повышается расход электроэнергии при нагреве воды.
  2. Из-за более высокой температуры в зоне работы ТЭНа выходит из строя датчик температуры или нагревательный элемент.
  3. Полностью выходит из строя и, естественно, требует замены магниевый анод.
  4. Многократно повышается риск коррозии корпуса бака, из-за чего произойдёт утечка воды. В этом случае неизбежна замена аппарата на новый.

Чтобы не доводить дело до такой крайности, практически все компании, выпускающие электрические водонагреватели, рекомендуют профилактику устройств раз в один-два года. В чем она заключается? Нужно разобрать водонагреватель, заменить магниевый анод на новый, проверить и при необходимости очистить нагревательный элемент, очистить и промыть водой внутреннюю поверхность бака. Если проводить подобное мероприятие постоянно, срок службы бойлера может увеличится минимум вдвое.

Устройство

Для эффективного устранения неполадок полезно будет вначале познакомиться с устройством бойлеров Термекс. В конструкции можно выделить следующие составные части:

Температурный датчик. С его помощью владелец может в любой момент узнать, какую температуру имеет теплоноситель в баке. Часто он выполнен в виде шкалы со стрелкой или цифрового индикатора. Это приспособление делает более удобным эксплуатацию бойлера. Даже если этот датчик выйдет из строя, это не скажется на работе самого прибора. Правда, в этом случае пользователь уже не сможет узнать, до какой температуры нагреется вода.
Теплоизоляция. Ее наличие позволяет в течение долгого времени сохранять нагретую воду. Этот элемент никогда не сломается.
Шланг для слива горячей воды. Он относится к тем элементам, которые обычно не доставляют проблем владельцу.
Наружная оболочка корпуса водонагревателя. Это часть может быть изготовлена из разных материалов — металла, пластика или сочетать оба варианта. Целостность внешней оболочки корпуса может быть нарушена лишь в том случае, если прибор случайно упадет или же сам владелец несет ему повреждения.
Внутренний бак. Обычно его делают из нержавеющей стали. Ввиду малой толщины его легко может поразить коррозия, что также может стать причиной его выхода из строя. Но если обеспечить регулярное техобслуживание, то на протяжении долгого времени он не создаст владельцу проблем.

ТЭН. Этому элементу отводится определяющая роль в работе устройства, так как он осуществляет нагрев жидкости. Причем более мощным моделям требуется меньше времени для нагрева воды. В виду того, что он постоянно эксплуатируется и подвергается воздействию коррозии, именно с ним связаны наиболее частые выходы из строя водонагревателей.
Магниевый анод. Для него выделено место около нагревательного элемента. Основное его назначение заключается в защите бака и ТЭНа от коррозии

Очень важно следить за его состоянием и при необходимости менять на новый.
Шланг для подачи холодной воды.
Термостат для водонагревателя Термекс. Благодаря ему жидкость в приборе нагревается в автоматическом режиме. Выделяют несколько типов термостатов: стержневые, капиллярные электронные

Хотя на рынке встречаются модели разного исполнения, все же в них используется один и тот же принцип работы. Температурный датчик постоянно следит за тем, какую температуру имеет жидкость. В зависимости от этого параметра он посылает сигналы термореле, которое начинает замыкать или размыкать цепь питания ТЭНа. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого. Особенностью дорогих моделей является наличие трёх термостатов, причем задача третьего заключается в контроле исправности ТЭНа. Вышедший из строя термостат нельзя отремонтировать, поэтому его меняются на новый.
Изолирующие прокладки. Они необходимы для уплотнения и защиты от электричества. Этот элемент в случае выхода из строя тоже должен меняться.
Электронные схемы контроля и управления.

Выделяют несколько типов термостатов: стержневые, капиллярные электронные. Хотя на рынке встречаются модели разного исполнения, все же в них используется один и тот же принцип работы. Температурный датчик постоянно следит за тем, какую температуру имеет жидкость. В зависимости от этого параметра он посылает сигналы термореле, которое начинает замыкать или размыкать цепь питания ТЭНа. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого. Особенностью дорогих моделей является наличие трёх термостатов, причем задача третьего заключается в контроле исправности ТЭНа. Вышедший из строя термостат нельзя отремонтировать, поэтому его меняются на новый.
Изолирующие прокладки. Они необходимы для уплотнения и защиты от электричества. Этот элемент в случае выхода из строя тоже должен меняться.
Электронные схемы контроля и управления.

Именно из вышеописанных элементов состоят все накопительные нагреватели, выпускаемые под маркой Термекс . Следует сказать, что подобную конструкцию имеют и проточные приборы, однако они лишены накопительного бака и имеют ТЭН увеличенной мощности.

Наиболее уязвимые детали

На сегодняшний день фирма Ariston замыкает тройку мировых лидеров по производству техники. Кухни этой компании оснащены рядом бытовых приборов — от холодильника до посудомоечной машины. В России бренд приобрел известность в конце девяностых годов, во всех крупных городах можно найти его сервисные центры.

Особенность электрических бойлеров — современный дизайн, функциональность и доступная цена по сравнению с аналогами. Особый акцент разработчики делают на безопасности своей продукции во время работы: устройства оснащены различными защитами, которые отключают прибор при скачках напряжения, перегреве, отсутствии подачи воды.

Несмотря на свою надежность, водонагреватели уязвимы перед жесткой водой и сбоями в электропитании. По мнению опытных специалистов, слабые места водонагревательных приборов Ariston — трубчатые элементы, магниевый анод и обратный клапан. Эти простые неисправности можно устранить самостоятельно, имея минимальный набор инструментов. Изделия характеризуются стандартной схемой сборки, поэтому работы по ремонту и профилактике не представляют особой сложности.

Хозяин должен следить за целостностью внутреннего покрытия бака, при обработке которого используются современные материалы, содержащие стеклокерамику, титан, укрепляющие эмали, серебро, а также другие высокотехнологичные добавки.

Модельный ряд

Марка Ariston выпускает множество моделей водонагревателей. Положительные отзывы покупателей наглядно доказывают, что данная торговая марка является номером один на рынке производства газовых приборов. Модель Ariston Fast Evo – самая популярная из всей линейки нагревателей. Модель выпускается двух видов, различающихся производительностью (11 и 14 литров в минуту). Это турбированная автоматическая машина с электророзжигом. Для работы прибора понадобится лишь две батарейки. Вдобавок в модель встроена система модуляции пламени. Подобная система позволяет поддерживать температурное постоянство.

К основным достоинствам Ariston Fast Evo относятся:

  • способность работать на двух точках водозабора;
  • розжиг происходит при минимальных показателях напора;
  • оптимальная температура на выходе.

Еще одна популярная модель входит в серию Marco Polo – Gi7S с закрытой камерой сгорания. Прибор оснащен проточным нагревателем и не имеет дымохода. Важная особенность устройства заключается в том, что трубу выводят на улицу, следовательно, продукты сгорания не остаются в помещении, а выходят на улицу. Gi7S – это самый мощный агрегат, поэтому очень энергозатратен. Из более бюджетных моделей особым спросом пользуется Ariston CA 11P. Агрегат выполнен в классическом дизайне и прост в управлении. Он стабильно держит установленные параметры и не сбивает настройки.

Причины возникновения поломок

Несмотря на то, что итальянская компания уже больше четверти века является мировым лидером по производству водонагревательного оборудования, учитывая качество нашей воды и параметры электросети, поломки свойственны и такой надежной технике.

Здесь слабыми местами стали: трубчатый нагревательный элемент, обратный клапан и анод из магния.

Впрочем, это достаточно несложные поломки и они могут быть легко устранены своими руками в домашних условиях при наличии минимального набора «гаражного» инструмента.

Сами баки накопительного типа Ariston имеют довольно простую схему внутреннего устройства для проведения ремонта или профилактики.

Причинами поломки водонагревателя являются:

  • образование накипи (коррозии) на нагревательном элементе, жесткая вода ускоряет этот процесс в несколько раз;
  • нестабильное напряжение электросети приводит к выходу из строя электронного блока управления;
  • уменьшение протока воды по причине появления мусора в фильтре и обратном клапане на патрубке подачи воды.

Чтобы вернуть бойлер к нормальной работе, понадобятся некоторые запчасти и его очистка, промывка внутренних стенок от налета твердых солей.

Это важно: когда электроприбор находиться на гарантии, не вмешивайтесь в его работу в этот срок, иначе последует отказ на бесплатное гарантийное обслуживание. Внимательно ознакомитесь с содержимым гарантийного талона, часто замене подлежат только отдельные его части, а не весь прибор, как и в газовом водонагревателе накопительного типа бренда Ariston.

Основные признаки неисправной работы:

  • срабатывание автомата после включения бойлера свидетельствует о неисправности электрического ТЭНа, он может сгореть по причине образования на нем накипи или элементарного отсутствия воды;
  • перегрев воды свидетельствует о выходе из строя терморегулятора, причиной его выхода из строя может служить повышенная влажность;
  • нагрев коммутирующего электрооборудования свидетельствует о заниженной мощности розетки, питающей электропроводки;
  • образование потеков на стенках бака и в его нижней части.


Обращайте внимание на электронное табло, которое на многих моделях высвечивает коды ошибок (полный список расшифровки ошибок указан в Инструкции по эксплуатации к прибору).

В процессе эксплуатации электроприбора может выйти из строя табло, предназначенное для удобства пользователя (электронный дисплей отражает текущие параметры, режим работы). Здесь возможно понадобится обратиться к специалистам, хотя на работу водонагревателя эта поломка существенно не влияет.

Типичные поломки бойлеров Аристон

Наиболее уязвимые места водонагревателей Аристон – это их тэны (нагреватели), датчики, терморегуляторы и клапана.

С протечкой бака здесь проблемы возникают редко, поскольку Аристон держит марку и выполняет свои ёмкости из нержавеющей стали.

Осмотр и проверка ТЭНа

ТЭН
Тэн можно назвать расходником водонагревателей – они их самое уязвимое место и ломаются чаще всего.

Виды неисправностей:

  1. Накипь блокирует передачу тепла, нагреватель раскаляется и перегорает.
  2. Перегорает нить накаливания внутри ТЭНа.
  3. Происходит замыкание на корпус, что может привести к удару током.

Основная причина поломок – жёсткая вода и, образующаяся из-за неё накипь. Уже через 3 – 5 лет службы, если ничего не предпринимать, нагревательный элемент выйдет из строя (в очень жёсткой воде и того раньше).

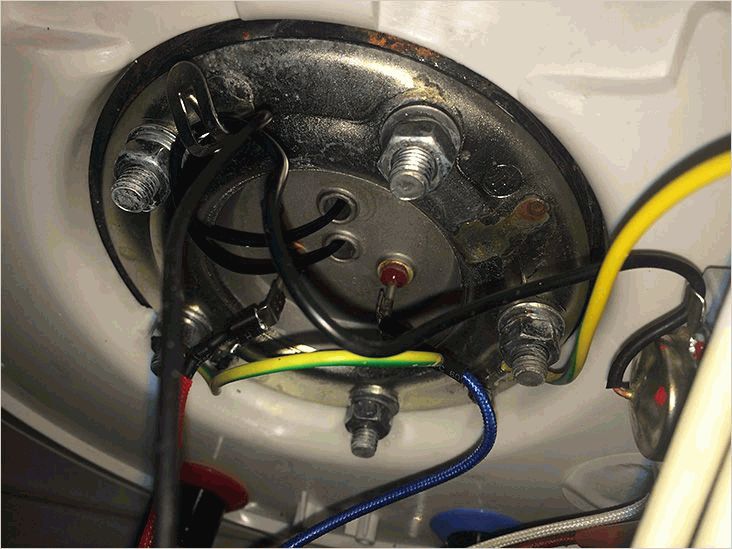

Чтобы проверить тэн, нужно снять нижнюю крышку корпуса, выкрутить нагреватель и вытащить его наружу. Поверхность тэна очищается от накипи вручную или химически.

Химическую очистку можно произвести, поместив ТЭН в горячую воду с уксусом 70%, 25 – 50 грамм на 1 литр воды.

Производится визуальный осмотр. Не должно быть вздутия, трещин, других дефектов (если они есть – нагреватель ремонту не подлежит, его меняют на новый).

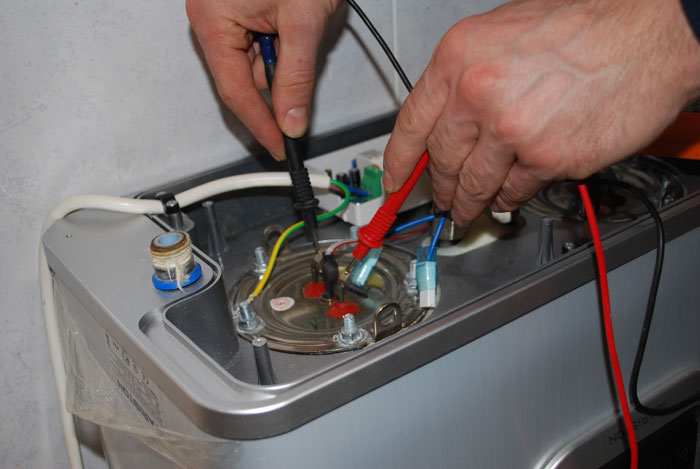

Если наружных повреждений нет, элемент прозванивается мультитестером. Как это делать:

Измерение сопротивления. Для проверки нужно знать мощность нагревательного элемента. С помощью этого показателя можно вычислить сопротивление.

Для этого 48400 : P (мощность).

48400 – показатель для сети 220 В.

Подключив клеммы к контактам тэна, на экране можно будет увидеть реальное сопротивление.

замена тэна
Оно должно быть близко к расчётному. Так, для нагревателя мощностью:

  • 1 кВт — это 48,4 Ом;
  • 1,5 кВт – 32,2 Ом;
  • 2 кВт – 24,2 Ом;
  • 2,5 кВт – 19,3 Ом.

Если показывает «0» — есть замыкание.

Если «1» или «∞» — обрыв.

В режиме зуммера проверяется замыкание на корпус. Одна клемма остаётся на контакте тэна, другая – на корпусе бойлера. Если зуммер пищит – имеется пробой на корпус.

Параллельно с тэном, на целостность цепи можно проверить термостат бойлера (точно также соединив его контакты с клеммами).

отключение бойлера
Отключение горячего водоснабжения — целая проблема для жителей многоквартирных домов. Чтобы отключение ГВС не доставляло дискомфорта, некоторые устанавливают бойлеры. Как пользоваться водонагревателем бытового назначения — тема нашей статьи.

Советы по выбору газовой колонки вы можете почитать тут.

Если водонагреватель работает в штатном режиме, воду с него сливать не нужно. Но если есть необходимость в ремонте, это сделать придется.

Анод

Защитный анод призван брать на себя «удар» накипи (магний, из которого он сделан – более активен, чем железо). Это тоже расходник, причем, если вовремя заменять разрушившийся анод, можно дольше сохранить работоспособным тэн.

ремонт бойлера
Инструкция по замене анода бойлера:

  1. Прибор обесточивается.
  2. Перекрывается подача воды.
  3. Ёмкость опорожняется.
  4. Снимается нижняя панель
  5. Тэн и анод закреплены на одном фланце, который нужно вытащить.
  6. Анод выкручивается и заменяется новым.

Пока прибор разобран, лучше провести профилактические работы: промыть бак, удалить накипь с тэна, прозвонить электрику (тэн, терморегулятор).

Покупая новый анод, помните, что он должен соответствовать по параметрам: длине, диаметру, размеру резьбовой шпильки.

Протекание бака

Ёмкости бойлеров Аристон выполнены из нержавейки. С одной стороны, это хорошо, ржавчина не съедает их так, как стальные. Но с другой стороны, долголетие зависит ещё и от качества металла.

разновидности и слабые стороны водонагревателей Аристон
Проблемы с Аристонами возникают из-за неосторожного обращения с баком, пробоин, например.

Встречается также разрыв ёмкости «от времени», как говорят в народе.

Специалисты же утверждают, что проблема появляется в тех случаях, когда владельцы часто задают максимальную температуру нагрева, из-за посторонних токов на корпусе, отсутствия или неправильного заземления, особенностей воды и других факторов.

Если вода появилась именно на корпусе бака, а не в предохранительном клапане под ним, немедленно нужно отключить агрегат от сети и не эксплуатировать его. Далее определяется точное место протекания. Если это любой шов, отверстие или датчик на боковых и верхних частях прибора, можно предположить, что проблема именно в баке. В нижней части нужно снять крышку и посмотреть где именно там сочится вода. Если не из-под крышки фланца – проблема та же: разгерметизация ёмкости.

Замена бака в существующем приборе равноценна покупке нового агрегата. В силу особенностей рынка, Аристон не поставляет в широкую продажу запасные ёмкости для своих бойлеров.

Если течёт из-под фланца

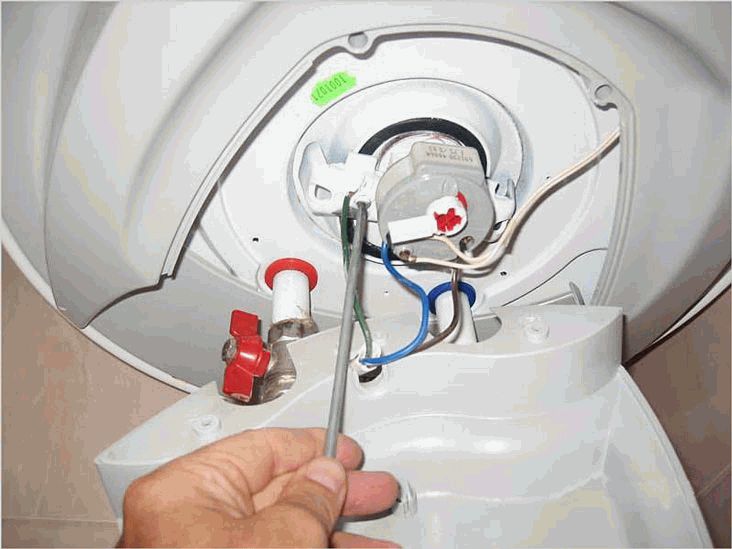

Если после снятия нижней крышки, обнаружится, что капает или течёт фланец (центральная круглая деталь, люк, в который вставляется тэн), — можно считать, повезло. Проблему устранить легче, чем заменить бак. Это может быть дефект резиновой прокладки, или нарушена центровка (возможно прибор ранее ремонтировался, а может и заводской недочёт).

Подается чересчур горячая жидкость

разновидности и слабые стороны водонагревателей Аристон
Если горячая вода слишком горячая, первое что нужно сделать,- проверить ручку терморегулятора.

Убедившись, что она в том же положении (никто из домочадцев не покрутил её по ошибке), нужно обесточить прибор, снять панель, отсоединить провода термореле (советуется пометить или сфотографировать их, чтобы в будущем подсоединить правильно).

Воды деталь не касается, поэтому сливать ёмкость не придётся.

Прозванивается каждая пара клемм. Если проблема обнаружена, деталь заменяется на новую, соответствующую параметром прежней.

Вытекает холодная вода

Если прибор включен, но нагрева не происходит, нужно искать причину либо в тэне, либо в терморегуляторе. По тем же принципам, что были описаны выше, прозванивается сначала термореле, а потом и проверяется исправность тэна.

бойлер накопительный
Собираетесь приобрести водонагреватель, но не знаете, на какие критерии стоит обратить внимание? Как выбрать водонагреватель накопительный для квартиры и что нужно учесть — об этом в следующей теме.

Какие работы при ремонте можно произвести дополнительно

Краткий перечень ремонтных работ, которые мы можем произвести:

  • Штробление стен и укладка кабеля питания;
  • Установка специального автомата, для предотвращения короткого замыкания;
  • Крепление розетки под бойлер;
  • Установка бойлера на стену;
  • Подключение в систему водоснабжения (шлангами высокого давления или полипропиленовыми трубами);
  • Устранение подтеков и перепаковка соединений;
  • Замена сгоревших проводов;
  • Замена блока управления;
  • Замена электронного блока;
  • Замена нагревательного элемента (ТЭНа);
  • Замена реле термостата;
  • Замена термостата;
  • Чистка внутреннего бака;
  • Замена предохранительного клапана.

Все эти и многие другие работы, наши мастера выполнят прямо у вас дом. Большой опыт, высокий профессионализм и умелые руки быстро восстановят ваш бойлер Аристон, произведут ремонт, и он впоследствии прослужит вам ещё много лет.

Ремонт водонагревателей Аристон своими руками

Водонагреватели Аристон получили популярность благодаря своей простоте и надежности конструкции. Они реализуют нашу потребность в чистой воде, помимо нагрева, улучшая, в некоторой степени, потребительские характеристики используемой воды.

Накопительные и проточные водонагреватели классифицируются по объему бойлерного бака. Модели с объемом 80 и 100 литров хороши для наполнения водой ванн и обеспечения потребностей в горячей воде большой семьи. Аристон – водонагреватели с объемом резервуара 50 литров имеют оптимальное соотношение расход электроэнергии/объем нагретой воды и являются бюджетным вариантом. Они позволяют на 10–15 минут обеспечить работу душа. Кухонные варианты бойлеров оснащаются «мини-баками» на 15–30 литров и применяются в основном для мытья посуды.

Серийный ряд водонагревателей этой торговой марки постоянно усовершенствуется, однако даже современные защитные системы не гарантируют отсутствие поломок. Причины в низком качестве используемой воды и перепадах давления, скачках электрического напряжения в сети, отказе электрических элементов и устройств самой конструкции, отсутствии профилактики и неправильной эксплуатации агрегата. И в случае возникновения неисправности, стоит разобраться, как произвести ремонт водонагревателей Аристон своими руками.

Анализ неисправностей и конструктивные особенности

Модели водонагревателей и котлов «Аристон» сертифицированы и соответствуют степени защиты от пыли и влаги по международной шкале IP не ниже IP24. Это означает, что поломки, выводящие из строя агрегаты по причине внешнего механического воздействия или неблагоприятной окружающей среды, случаются достаточно редко. Конструкции защищены от случайного или намеренного воздействия предметами размером от 1,2 см. Повышенная влагозащищенность позволяет прибору сохранять работоспособность, в том числе электрических устройств, находящихся под электрическим напряжением 220 В, в условиях «потоков воды, льющихся со всех направлениях». Вывести из строя прибор можно разве что целенаправленным вандализмом.


Соответственно, отличительной чертой современного модельного ряда Аристон является применение защитного кожуха в системах накопительного типа в сочетании с нагревательным баком. Он изготавливается из нержавеющей стали с наружной тепловой защитой или с покрытием мелкодисперсионной и титановой эмалью, что значительно увеличивает срок службы. Используются 1–2 ТЭНа основного и ускоренного подогрева с характерными удлиненными ножками контактов. Тип крепления термоэлемента у этих моделей съемный фланцевый, через герметичную уплотнительную прокладку. При демонтаже следует учитывать, что кроме ТЭН, на внутренней стороне фланца расположен магниевый анод и термодатчик. Водонагреватели «Аристон», как правило, имеют:

  • Серебросодержащее Ag+ покрытие, систему экозащиты от бактерий для обеззараживания воды.
  • Увеличенный магниевый анод для очистки воды и защиты бака и ТЭН от коррозии.
  • Систему распределения воды в емкости Nanomix и встроенный тепловой насос рециркуляции.
  • Электронный или биметаллический термостат с регулировкой температуры до 80ºC, теплоизоляцию наружных стенок бака пенополиуретаном.
  • Систему электрической безопасности и защитного отключения ABS – УЗО.

Механические поломки и их устранение

Если ремонт газовых приборов требует квалифицированного вмешательства специалиста, то произвести ремонт электрической колонки или бойлера может в большинстве случаев любой домашний мастер. Однако следует учитывать, что срок гарантии изделий составляет от 1 года до нескольких лет, а на баки 3–7 лет. «Аристон» имеет одну из самых разветвленных, в том числе авторизованных, сетей гарантийного ремонта – более 400 сервисных центров производят ремонт во всех российских регионах и странах ближнего зарубежья. И вряд ли стоит самому браться за ремонт, если прибор не выработал гарантийный срок. В оплаченную стоимость при покупке входит стоимость ремонта, который производится специалистами СЦ с выездом на дом.


Чаще всего, механические неисправности проявляются в виде протечек бака: сочится или капает вода. Модели подвергаются предпродажным испытаниям и стенки резервуара толщиной 0,6–1,0 мм выдерживают давление 16 бар. Однако бак подвергается коррозии, особенно в местах сварных швов, и со временем может дать течь через металлические стенки и наружное полиуретановое покрытие. Другой причиной может стать раздувание бака из-за неисправности обратного защитного клапана, он должен срабатывать и начинать аварийный сброс воды при прогреве на 6–8 бар. Установкой редуктора для понижения давления на входе водяной сети или дополнительного расширительного бака на основном устраняют избыточное давление воды и воздуха в нем. Разгерметизация внутреннего резервуара – фатальный дефект и является по финансам самой затратной поломкой из всех возможных, поскольку многие баки неремонтопригодны и требуется покупка нового бака. Проще, если протечка проявилась из нижней крышки, например, в месте фланцевого соединения ТЭН. Тогда меняется уплотнительная прокладка на более качественную. Например, из автоклавной резины или вспененного каучука.

Электрические поломки

Замена электрических компонентов для «Аристон» – малобюджетная процедура и не связана со значительными финансовыми затратами.

Самыми уязвимыми местами водонагревателей и бойлеров «Аристон» считаются ТЭН, биметаллические терморегуляторы, датчики и переключатели. Не рекомендуется, как это нередко делается потребителями, соединять нулевой и корпусной слоты, т. к. отключается дифференциальная система защиты прибора, реагирующая на ток утечки или короткое замыкание. Заземление в прибор следует заводить отдельным изолирующим проводом.

90% всех поломок «электрики» составляет выход из строя ТЭНа. Если нагреватель долго греется, издает шум или шипение, срабатывает система защитного отключения ABS водонагревателя, это означает, что вышел из строя или покрылась накипью (или коррозией) медная или металлическая колба ТЭН. Средний срок его службы 5 лет. Ремонт или замену этого нагревательного элемента следует производить на обесточенном приборе, слив воду из бака и перевернув его патрубками вверх. Необходимо отвернуть крепления нижней крышки и снять фланец.

Состояние вкрученного во фланец магниевого анода нужно непременно проверять. Этот расходный материал, несмотря на «электрическое» название, не подключается к электрической цепи, но эффективно защищает бак и трубку нагревательного элемента от коррозии. Истончение анода на 50% служит основанием к его замене.


Следует измерить тестером омическое сопротивление на ножевых колодках ТЭН. Если оно показывает бесконечность – перегорание нихромовой проволоки внутри элемента или короткое замыкание на защитную медную трубку, такой ТЭН подлежит замене. В случае его токопроводящей целости, необходимо восстановить работоспособность нагревательного элемента – погрузить на сутки в раствор лимонной кислоты 50 г порошка/1 литр воды.

Одновременно следует промыть из шланга с водой нагревательный бак от накипи и минеральных солей. После установки нового ТЭН, следует замерить сопротивление между выводными контактами и корпусом, оно должно быть не менее 24 МОм. Нагревательный элемент прослужит дольше, если установить конструкцию, называемую «сухой» ТЭН.

Ремонт водонагревателей Аристон своими руками — как отремонтировать водонагреватель
Узнайте о том, как выполняется ремонт водонагревателей Аристон своими руками. В статье описаны возможные неисправности водонагревателя и способы их устранения.

Подготовка к ремонтным работам

Перед тем, как разобрать водонагреватель Аристон для ремонта, необходимо изучить конструкцию изделия, подготовить нужный инструмент, а также различные приспособления. Чтобы устранить механические повреждения, например, протечку воды, вам потребуются:

  • набор ключей или один малый разводной;
  • набор различных переходников;
  • новый обратный клапан.

При возникновении неисправностей с электрической частью, надо приготовить мультиметр.

К подготовке относятся и такие работы: отключение прибора от домашней электрической сети, слив воды из бака.

Устройство нагревателя Аристон
Бак в водонагревателе Аристон состоит из таких основных компонентов:

  1. Нагревательный элемент.
  2. Терморегулятор — предназначен для контроля установленной температуры, а также для регулировки режима нагревания.
  3. Реле, которое управляет включением или отключением ТЭНа.
  4. Специальный анод — он обеспечивает защиту внутреннего покрытия от воздействия коррозии.
  5. Предохранительный клапан — регулирует внутреннее давление при нагревании воды.
  6. Сигнальные лампочки в бюджетных моделях (они должны включиться при подаче тока) или электроника для более дорогих изделий.

Домашнему мастеру стоит подробно изучить инструкцию перед началом профилактики или мелкого ремонта, чтобы свободно ориентироваться.

Производим демонтаж

Каждый владелец водонагревателей Аристон должен знать, что при замене термостата, реле и предохранительного клапана не требуется демонтаж бака. Слив воды и полная разборка бойлера производится только во время профилактических работ и при замене перегоревшего ТЭН.

Разборка изделия подразделяется на стандартные этапы:

  1. Отключить водонагреватель от домашней электросети.
  2. Слить воду из бака.
  3. Демонтировать фланцы, осуществить доступ к внутренней части водонагревателя.

Прежде чем разобрать изделие, надо удостовериться, что оно отключено от сети: если нагреватель запитан отдельной линией, то надо отключить автоматический выключатель, если же просто через шнур, то просто вытащите вилку из розетки.
Вытащить вилку из розетки

Некоторые читатели могут удивиться: зачем так часто акцентировать эти моменты? Но статистика утверждает, что при домашнем ремонте или когда производится замена перегоревших деталей, весьма часто мастера, пренебрегающие техникой безопасности, получают электрические травмы разной тяжести.

Только после обесточивания можно начинать демонтаж бойлера Аристон своими руками:

  • открутите крышку, которая крепится винтами;
  • перед началом демонтажа сфотографируйте расположение, чтобы ничего не перепутать при сборке;
  • отсоедините трехжильный кабель, первые два провода — фаза и ноль были подключены к термостату, поэтому можно осторожно его вынуть.

Все работы по электрической части успешно закончены, можно начинать слив воды из бака.

Демонтаж термостата

Извлечение термостата

Удаление воды

Если первоначальный монтаж водонагревателя был выполнен мастером из сервиса, то он должен был установить специальный тройник с краником слива и вкрутить в него штуцер. Довольно удобное приспособление — пользователь легко подсоединяет шланг, как показана на фото, и сливает в ванную воду. При отсутствии специального приспособления вода удаляется подсоединением шланга напрямую к патрубку изделия.

Надо знать! Для уравновешивания наружного и внутреннего давления необходимо открыть кран с горячей водой.

Слив воды может длиться несколько минут, если емкость нагревателя до 50 литров, а когда у вас стоит Аристон на 80 литров — ожидание затянется до 30 минут и более.

Слив воды

Шланг со штуцером

Открываем доступ внутрь

Все модификации изделий под маркой Ariston имеют овальный фланец, на котором установлены тены, анод из магния и трубка с термостатом внутри. На корпус фланца снизу одевается прокладка из эластичной резины для обеспечения герметичности. Фланец закреплен П-образной планкой, которая фиксируется гайкой.

Откручиваем гайку, аккуратно вталкиваем фланец внутрь, поворачиваем и извлекаем наружу. Далее осуществляется замена вышедших из строя деталей и очистка поверхностей от солевых и известковых отложений.

Внимание! Нельзя делать усилия во время очистки емкости бойлера: со временем она становится тоньше из-за воздействия коррозии. Когда проводите профилактическое обслуживание, то тонкую накипь желательно не зачищать.

Удалите лишний мусор на дне бака, визуально осмотрите резиновый уплотнитель, если все в порядке, то его не меняйте — стоит очень дорого, да и достать новый очень трудно. Демонтаж и последующую сборку может делать самостоятельно любой пользователь без наличия специальной подготовки. В помощь прилагаем это видео:

Статистика эксплуатации аналогичных нагревателей позволяет сделать вывод: регулярные осмотры износа анода из магния, очистку ТЭН, профилактику внутреннего покрытия бака надо делать обязательно и регулярно, этим вы существенно продляете срок службы изделия.

Самостоятельная чистка водонагревателя

Любой бойлер Аристон нуждается в периодическом очищении от накипи. Специалисты рекомендуют делать это регулярно (раз или полтора в год). Окончательный вердикт по чистке ТЭНа от накипи зависит от частоты использования аппарата, а также качества жидкости. Определить, что момент наступил, несложно

Достаточно обратить внимание на очевидные изменения:

  • появилось нехарактерное шипение при нагревании;
  • время нагрева увеличилось;
  • бойлер стал чаще включаться и выключаться.

Несмотря на высокое качество деталей у бойлеров Аристон, стандартное обслуживание любой модели не вызовет сложности даже у новичков. Если в распоряжении имеется свободное время, послушные руки и достаточно терпения, то необязательно тратить свой личный бюджет на специалистов, можно и самостоятельно отремонтировать водонагреватель. Ознакомьтесь со следующим порядком простого технического обслуживания:

1. Обесточьте помещение и выключите водонагревательное устройство, отсоединив провода от терморегулятора.

2. Приступайте к сливу: подберите шланг, диаметр которого на несколько миллиметров будет меньше выхода сброса воды (где предохранительный клапан). От бойлера отсоедините трубу с горячей водой без закрытия крана – это действие открывает клапан.

3. Свободный конец шланга опустите в раковину, ванну или унитаз.

  • перекройте канал подачи холодной воды;
  • отсоедините от него шланг;
  • затем подключите к шаровому крану;
  • вернитесь к пункту 3.

4. Продолжая своими силами осуществлять ремонт бойлера Аристон и его чистку, снимите ТЭН (он обычно крепиться с помощью гайки на металлической пластине). Сняв водонагреватель с креплений, аккуратно вытащите терморегулятор. Чтобы легче было достать ТЭН, толкните фланец внутрь нагревателя, затем попробуйте его вытащить.

5. В отверстие вы увидите образовавшуюся накипь, которую потребуется убрать, что можно сделать просто руками или технической тряпкой со средством, нейтрализующим известняковые отложения. Но ни в коем случае не применяйте абразивные материалы, это пагубно сказывается на поверхности устройства. Если специального средства в доме нет, воспользуйтесь проверенным народным методом: разведите лимонную кислоту в воде, налейте в бак водонагревателя Аристон и дайте отстояться сутки.

После процедуры промойте емкость водонагревателя струей чистой воды от остатков накипи. ТЭН очищается так же: опустите его на 1 день в раствор лимонной кислоты. В случае критического загрязнения лучше приобретите новый, аналогичный штатному

Следует обратить внимание на магниевый анод, что расположен рядом с ТЭНом. Замена обычно проводится с периодичностью один или два раза в год

Используйте родные аноды от производителя для каждой отдельной модели водонагревателя Аристон.

6. Далее по порядку техобслуживания потребуется только поставить все демонтированные детали на свои места, налить воду в бойлер Аристон, подвести к нему электричество и водопровод.

7. Подключать бойлер Аристон к системе подачи лучше при помощи соединительных труб из пластика – они надежнее и долговечнее обычных гибких или металлопластиковых шлангов.

8. Не перепутайте фазу и ноль! Для определения этих контактов используйте индикаторную отвертку. Если же вы забыли, как был подключен бойлер изначально, ориентируйтесь на схему, которая изображена на терморегуляторе.

9. Чтобы обезопасить себя от удара тока при ремонте, установите систему УЗО (устройство защитного отключения). Она проектируется так, чтобы мгновенно отключать водонагреватель при первых признаках короткого замыкания.

10. Перед финишным запуском бойлера Аристон тщательно проверьте его на герметичность, наполнив водой. Пусть он постоит пару часов после ремонта без работы, и если жидкость не просочится за пределы бака, бойлер можно включать.

Водонагреватель Аристон 50 литров – схема бойлера и ремонт своими руками

Неисправен ТЭН

Устройство включено в сеть, но световой индикатор работы ТЭНа не загорается, и подогрев жидкости не происходит. Можно определить поломку следующими способами.

Необходимо взять тестер, выставить в положение 220-250 В, измерить напряжение на  клеммах, соединяющих кабель с термостатом, если есть сигнал, проводим замеры потенциалов на клеммах нагревательного элемента. Если и там показатели в норме, значит, сломан непосредственно ТЭН.

Производим выключение накопительного водонагревателя из сети, выставляем измерительный прибор на шкалу измерения сопротивления Ом,

затем отсоединяем ТЭН от термостата и освобождаем провода от клеммы, чтобы контакты нагревательного устройства были оголенными. Вымеряем величину сопротивления (Ом) в контактах нагревательного устройства, если он исправен, на экране появится некая величина, цифра не столь имеет значение в этом случае.

Если он не показал никакого значения, нужно приобрести новый, так как этот неисправен и  не пригоден для ремонта, рекомендуется одновременно с ним производить замену фланцевого уплотнителя и анода.

А теперь распишем более детально, как извлечь нагревательное устройство из бойлера своими руками:

  • Обесточить бойлер и перекрыть подачу воду из магистрали.
  • Открутить болты с защитной панели и снять ее.
  • Отсоединить все провода.
  • Выкрутить болты, которые фиксируют ТЭН, их как правило 6 штук .
  • Вращательными движения достать нагревательный элемент.
  • Произвести чистку бака и замену необходимых деталей.
  • Собрать все в обратной последовательности, болты рекомендуется затягивать равномерно.

Поломка термостата

Следующей неисправностью в водонагревателе Аристон на 50 литров может быть поломка термостата и термореле.

Термостат бойлера

Возможные неисправности термостата:

  • Произошел износ медной трубки.
  • Недостаточная связь контактов.
  • Неисправность электроники.
  • Скопление налета.
  • Неисправность, возникшая в следствии перепадов напряжения.

Одним из показателей неисправности является невключение нагревательного элемента, когда присутствует рабочее напряжение и вода в баке. Чтобы проверить его работоспособность, нужно его достать, это можно сделать, отсоединив кабель питания и проводку в электронной плате. Затем очень осторожно изъять термостат.

Потом требуется взять тестер, установить для измерения напряжения. Реле регулятора переводим в максимальное положение, выполняем замер контактов термостата. Если не происходит никакой реакции, он сломан потребуется купить новый или произвести починку и установить на место.

В том случае, если сработал контрольный термостат, тогда необходимо выполнить следующие действия. Устанавливаем минимальное положение термостата и закрепляем измерительный прибор на контактах.

Берем зажигалку или свечку и нагреваем колбу термостата. Если он рабочий, тогда произойдет сработка реле и цепь разомкнется, а сопротивление будет стремиться к бесконечности.

  1. Достаньте его, произведите высверливание медных заклепок, которые скрепляют корпус, затем разъедините шток и корпус, выполните это максимально аккуратно, чтобы ничего не повредить.
  2. Выполните зачистку биметаллических пластин. Если они окислились не сильно, можно зачистить небольшим куском ткани, смоченным в спирту, положить ткань на нижнюю пластину и потереть. Если это не дало желаемого результата, воспользуйтесь мелкоабразивной наждачной бумагой.
  3. Если прилип размыкающий контакт или как его еще называют качелька к корпусу, необходимо разъединить контакт и произвести зачистку этого участка. Контакт в рабочем положении возвращается в верхнее положение самостоятельно. Если у вас это не так вытащите её, выполните зачистку, также очистите место её установки и установите обратно.
    Биметаллические платины термостата
  4. Установите шток на прежнее место и зафиксируйте с помощью саморезов.

Чаще всего это поломка происходит, если бойлер включается без наполненного бака водой, или закончился его срок службы.

Разгерметизация бойлера

Следующей не менее часто встречающейся проблемой является течь. Возможно два источника такой поломки: пробой в баке или течет фланец.

В случае течи бака ремонт выполнять бессмысленно, так как его замена обойдется очень дорого, другое дело, если водонагреватель Ariston еще на гарантии, тогда у вас есть возможность вернуть устройство.

А если причиной течи является фланец, здесь не возникнет сложностей в устранении поломки. Необходимо слить воду, снять прокладку, пойти в магазин с ней и приобрести аналогичную. Затем производите замену и все.

Прерывание электрической цепи

Затем рассмотрим такую поломку, как отсутствие подачи электричества к устройству. Опять же проверку производим при помощи тестера или специальной индикаторной отвертки, есть ли сигнал в кабеле на фазе. Ниже приводим схему электрического водонагревателя.

Если потребуется замена кабеля, необходимо приобрести его с теми же характеристиками, как и у вышедшего из строя. При монтаже вставьте его в нужное отверстие и соедините с клеммной колодкой. Если при проверке провод оказался исправным, проверьте крепость соединений с слеммами.

Так же может быть сломана розетка, куда подключают прибор, чтобы убедиться в ее исправности подключите в нее другой электроприбор. Возможно, ваша розетка рассчитана на меньшую мощность.

Важно

Во время скачка напряжения в сети УЗО производит отключение прибора, это тоже вполне может быть причиной неисправной работы. Проверьте исправность самого УЗО при помощи кнопки тест на нем.

Таблица кодов ошибок водонагревателя АРИСТОН

Содержание статьи:

  • Таблица кодов ошибок водонагревателя АРИСТОН
    • Как сбросить ошибку — очень часто задается этот вопрос
  • Принципиальная электрическая схема водонагревателя Аристон
    • Индикация кодов ошибок на водонагревателе Аристон
  • Вопрос — Ответ неисправности водонагревателей Аристон
код ошибкипричина ошибкиПопробуйте сделать сброс, выключив водонагреватель из сети на 5-10 секунд. Если проблема не устранена, необходим ремонт в сервисном центре.
E01 Ошибка в цепях блока управления, сбой системной платы. Необходимо сделать сброс, выключив водонагреватель из сети на 5-10 секунд. Если проблема не устранилась, нужен ремонт в условиях мастерской.
E10 Неисправен датчик температуры. Возможная причина — обрыв или замыкание проводов к датчику, неисправен сам датчик. Проверить проводку, наличие конденсата на системной плате, по необходимости просушить плату управления. Если неисправен сам датчик температуры — заменить в условиях мастерской.
E11 Критически высокая температура воды, перегрев. Температура превышает 105C° Неисправность в цепях коммутации ТЭН. Температура превысила критическую. Непроходимо отключить водонагреватель, произвести чистку от накипи на нагревательных элементах и в баке, после чего включить и проверить работу, если проблема не устранена, необходим ремонт в условиях мастерской.
E12 Превышение температуры нагрева на 12C° выше установленной Ошибка и способ устранения аналогичны E11
E14 Низкая скорость нагрева воды Неисправен ТЭН, возможно низкое напряжение питания. Проверить напряжение в электросети, заменить нагревательный элемент.
E15 Выходной бак водонагревателя сообщает о полном отсутствии воды Попробуйте сделать сброс, выключив водонагреватель из сети на 5-10 секунд. Заполните бак водой.
Проверите работу предохранительного клапана, возможно он вышел из строя. Удостоверьтесь в наличии трубки забора теплой воды.
Необходимо произвести чистку от накипи на нагревательных элементах и в баке, после чего включить и проверить работу
E25 Выходной бак водонагревателя сообщает о отсутствии воды Выключите прибор и заполните его водой. Проверьте работу предохранительного клапана, вполне возможно, что нужна его замена. Удостоверьтесь в наличии трубки забора воды, расположенной в выходящем баке. Тщательно почистите нагревательный компонент от налета, а также солевых отложений, которые могут повлиять на его работу. Снова запустите водонагреватель клавишей ВКЛ.

коды ошибок водонагревателя ARISTON

Источники

  • https://tehnika.expert/klimaticheskaya/vodonagrevatel/ariston-remont.html
  • https://eco-kotly.ru/vodonagrevatel-ariston-50-litrov-remont-svoimi-rukami/
  • https://kaminguru.com/vodonagrevateli/remont-vodonagrevatelej-ariston.html
  • https://teplo.guru/vodonagrevateli/ariston-remont-svoimi-rukami.html
  • https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/remont-ariston-svoimi-rukami.html
  • https://tenmoscow.ru/remont-bojlera-ariston
  • https://lucheeotoplenie.ru/remont-otopleniya/remont-vodonagrevatelya-ariston-50-litrov-svoimi-rukami.html
  • https://chipstock.ru/podklyuchenie/remont-vodonagrevatelya-ariston-svoimi-rukami-2.html
  • https://100uslug.com/kody-oshibok-vodonagrevatelya-ariston-ariston/

[свернуть]
