История

Первобытный ручной топор-рубило — это чаще заострённый с одной стороны и округлый с другой стороны камень. Такое орудие (по разным подсчётам, ему от 800 тысяч до 400 тысяч лет) было одновременно и топором, и ножом, и киркой.

Первые топоры, имеющие рукоятку, появились в позднем (верхнем) палеолите (35—12 тысяч лет назад). Топоры использовались для рубки деревьев и других работ, подобно и современным инструментам. Начиная с неолита распространялись каменные шлифованные топоры, затем и сверлёные. В энеолите начали появляться топоры с лезвиями из меди. С появлением в бронзовом веке топоров из бронзы, каменные топоры продолжали использовать.

Нецелевое использование

Один из древних античных способов гадания, изобретение которого приписывают персидскому магу Остану, осуществлялся при помощи топора. Этот способ гадания называется аксиномантия.

Материалы изготовления топора

Прежде всего, стоит отметить, топоры изготавливаются различными технологиями. Например, плотницкие топоры изготавливаются методом штамповки металла, низкоуглеродистой стали, как правило. А вот топоры, предназначенные для рубки леса изготавливают, преимущественно, методом ковки сталей марки У7, а также стали марки 60Г. После обработки и закалки, материал топора приобретает твердость около 50-55 единиц HRC . Такой параметр позволяет рубить даже самые твердые породы дерева, топор будет весьма износостойким, а также будет удобно затачиваться.

Собственно, о качестве материала топора стоит сказать еще такую вещь. Мягкие стали, используемые для изготовления топора, будут очень быстро тупиться, а слишком жесткая или перекаленная сталь будет крошиться, поэтому в любом топоре должны отсутствовать элементы брака и дефекты.

О топорище

Естественно, топорище является не менее важной деталью инструмента, чем само лезвие, и от него будет также очень многое зависеть, как в плане работы с инструментом, так и в плане его эффективности и других параметров. В первую очередь, на что нужно обратить внимание при выборе топорища для топора – это, конечно же, материал, то есть древесина.

9 чертежей топорища для топора

Правильный топор должен иметь топорище из такой породы дерева, которая отлично бы переносила вибрации, то есть колебания, которые возникают при ударе. Именно вибрации оказывают большое влияние на топорище, а не сила, приложенная к нему. Потому как во время работы с топором, сила удара суммируется с силой сопротивления древесины, с которой вы работаете, и они в виде вибраций уходят в топорище. Подходящим деревом на роль топорища является береза. Она достаточно твердая и гибкая, а сравнительно легкий (комфортный вес) поможет эффективно работать с таким топором. Собственно, о весе стоит сказать то, что береза не является легкой, но и не слишком увесистой, и это на самом деле хорошо.

Чего нельзя сказать о сосновых породах топорища. Часто, топорища изготавливают именно из этого дерева, хотя это является самой настоящей ошибкой. А все просто потому, что сосна является доступным и дешевым материалом, поэтому часто, в целях экономии берут именно эту породу дерева. Если вам нужен будет увесистый топор, стоит обратить внимание на дуб – вариант для настоящих дровосеков.

Собственно, о топорище можно сказать многое. Например, о форме ручки. Она должна иметь удобный изгиб, в котором рабочему будет удобно держать руки, а также, на конце топорища должно присутствовать утолщение. При выборе ручки для топора, обращайте внимание на то, чтобы на ней отсутствовали сучки или трещины, а также, чтоб на конце желательно имелось отверстие. Правда, если его нет – достаточно просто сделать его самому.

Оно необходимо вот для чего – если зимой или осенью вы решили рубить дрова на льду или сидя прямо на дереве, для того чтобы топор не выпал из рук, удобно сделать специальную ручку. Одним словом, удобный вид страховки. И, конечно, стоит оговорить длину топорища – комфортное значение, от 50 до 70 см. Топорище длиной 70 см нужно для более серьезных работ.

Вот, собственно, и все, что необходимо знать о таком, казалось бы, на первый взгляд простом инструменте, как топор. Ниже, вы сможете посмотреть характеристики топора, согласно ГОСТу.

Разновидности топоров

Топоры бывают нескольких видов, и каждый имеет свое предназначение. Профессионалы различают этот инструмент по ширине обуха, который может быть широким, средним и узким. При этом одни используют его для универсальных работ, другие для рубки леса, а отдельные разновидности применяют для аккуратных плотницких работ.

Основные виды топоров:

  • колуны;
  • для валки леса;
  • строительные;
  • туристические.

Внутри каждой из этих групп существуют различные варианты инструмента, предназначенные для узкопрофильных или иных специальных работ.

Яркий тому пример — пожарный топор. Его устройство не отличается от других, но напротив лезвия у него находится заостренная кирка. С ее помощью можно осуществить зацеп тяжелых предметов, закрепиться на крыше или разбить дверные замки.

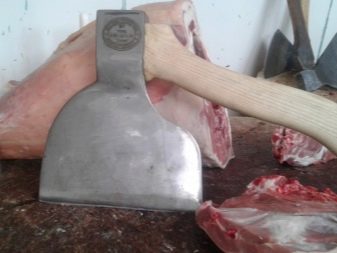

Топор для рубки мяса

Топор для рубки мяса имеет широкое лезвие и короткую ручку. Таким топором легко наносить точные удары. Затачивается лезвие под острым углом, чтобы можно было легко рубить мясо этим топором.
9 чертежей топорища для топора

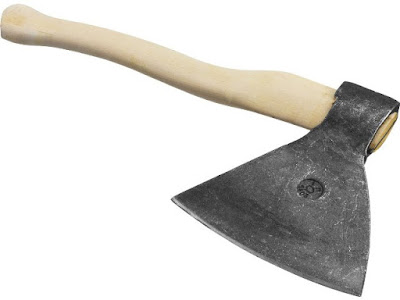

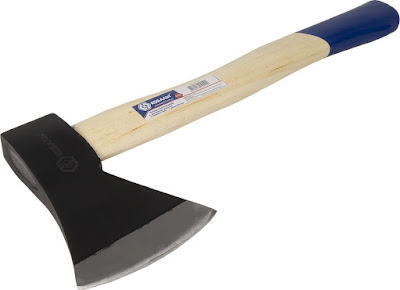

Плотницкий топор

Это топор, которые применяют на строительной площадке при возведении срубов. Затачиваются лезвие таких топоров под углом 35 градусов, иначе лезвие будет увязать в дереве.
Плотницкий топор обладает скругленным лезвием и длиной топорища около 40 см.
Вес – также немаловажный параметр, который составляет порядка 1,5 кг.
9 чертежей топорища для топора

Топор-мотыга

Топор-мотыга — это сельскохозяйственный инструмент, которое напоминает собой тяпку.
9 чертежей топорища для топора

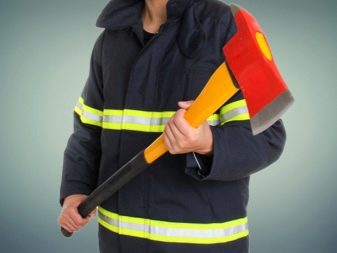

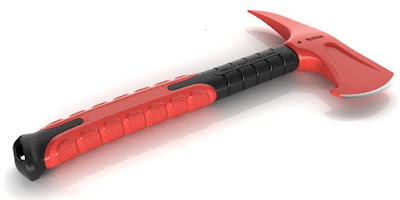

Пожарный топор

Это цельнометаллический топор, на рукоятке имеет резиновые накладки для предотвращения ожогов.
Применяется спасателями и пожарными при проведении мероприятий по тушению пожаров. Может храниться на пожарных щитах. Отличительными чертами является нанесение красного цвета на топорище.
По весу этот топор составляет не более 2 кг.
9 чертежей топорища для топора

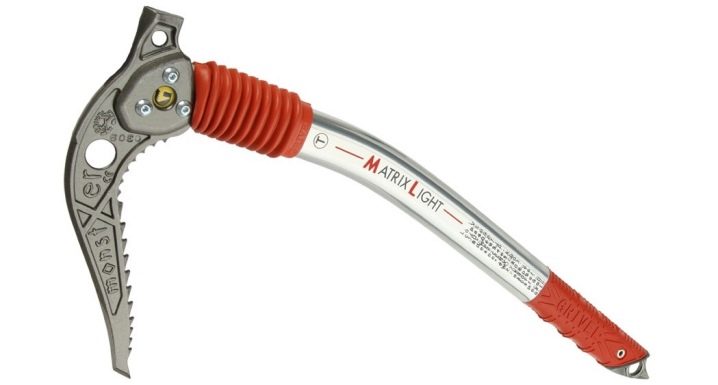

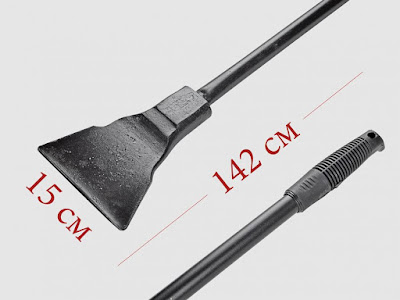

Ледоруб

Это разновидность топора для разбивания и рубки льда.
9 чертежей топорища для топора

Кровельный одноручный топор

Это специальный топор, которое применяют строители при обустройстве кровли. С одной стороны – узкое заточенное лезвие, с другой – молоток. Это помогает забивать гвозди или срубить обрешетку.
9 чертежей топорища для топора

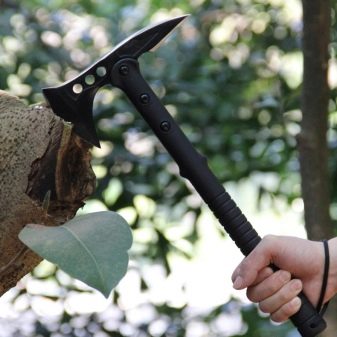

Метательный топор

Метательный топор относится к боевому, охотничьему или спортивному оружию. Часто используется как украшение интерьера.
9 чертежей топорища для топора

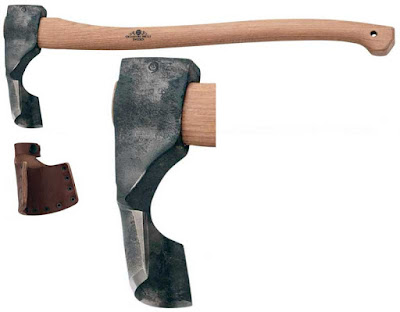

Тесальный топор

Тесальный топор имеет необычную форму и используется для выборки паза в древесине.
9 чертежей топорища для топора

Отличия рукояток

Топорище — так называется рукоять для топора. Существует много их разновидностей, изготавливаемых из различных материалов. Пластиковые и металлические экземпляры не пользуются повсеместным спросом, а их практичность можно уверенно поставить под сомнение. Наиболее распространены деревянные составляющие инструмента, способные гасить инерционные колебания при работе.

Классификация топоров по рукоятке:

  1. Лесоруб. При работе этим инструментом требуется удерживать его обеими руками. Хотя этим топором можно вполне успешно колоть дрова, основное его предназначение — рубка деревьев.
  2. Дровосек. Топор широко используют в хозяйстве на личном подворье. Он подходит для некоторых видов плотницких работ, колки дров и рубки небольших деревьев, веток.
  3. Плотник. Используется преимущественно для обработки бревен и различных заготовок из дерева. Им можно колоть дрова и вырубать небольшие кустарники. Рукоять позволяет удобно пользоваться инструментом как одной, так и двумя руками.
  4. Среднерус. Этот топор предназначен для хвата обеими руками, обычно оснащен мощным острым лезвием и используется для разделки туш животных. Примечательно, что второе название этого инструмента — таежный топор. В дальних экспедициях с его помощью очень удобно прорубать просеки.
  5. Ермак. Имеет средние размеры, а небольшая рукоять, удерживаемая одной рукой, предполагает более сильную нагрузку в момент работы с инструментом. Его удобно носить с собой. Используется преимущественно для бытовых нужд и колки дров.
  6. Крепыш. Маленький размер позволяет брать его с собой в туристические походы. С его помощью можно поставить шалаш, обтесать небольшие стволы деревьев, наколоть дрова или разделать охотничий трофей.

Существует ряд других разновидностей, но они относятся к числу профессиональных, предназначенных для проведения специальных работ, требующих специфических навыков.

Например, топор с прямой короткой рукояткой и небольшим скошенным под углом острым лезвием, применяется для резьбы по дереву.

Кухонный топор

Применяется для приготовлении пищи: рубит кости и может отбивать мясо.
9 чертежей топорища для топора

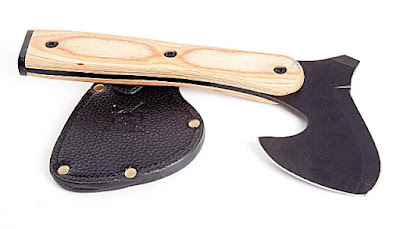

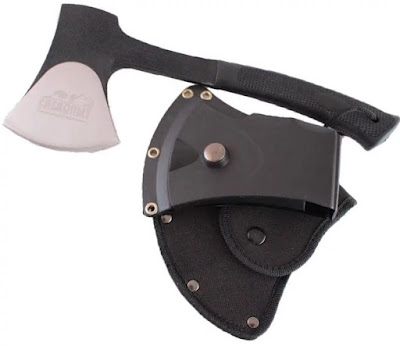

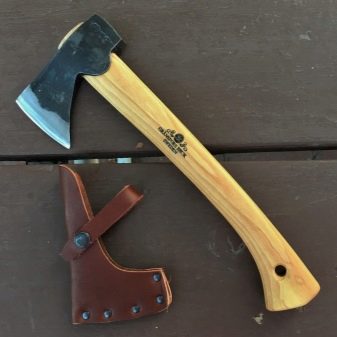

Туристический (походный) топор

Туристический топор — это топор, предназначенный для туристов. Имеет небольшой вес и рукоятку. Иногда лезвие делается закругленным, чтобы обезопасить нахождение в сумке. Обязательным является наличие чехла, что бы его можно было безопасно переносить.
9 чертежей топорища для топора

Топор-кувалда

Топор-кувалда позволяет использовать его для раскалывания больших бревен. Обух может служить в качестве кувалды.
9 чертежей топорища для топора

Выбор древесины для топорища

При выборе лучшего деревянного материала для топорища необходимо ориентироваться на индивидуальные предпочтения мастера и тип будущих работ. Стандартная рукоятка для топора выполнена из твёрдых лиственных пород дерева. Материал должен быть хорошо просушен, иначе расшатывания головки топора не избежать. Это будет происходить по мере потери влаги в условиях смены температурного режима в помещениях или на природе (сырой лес, жаркое лето).

Ниже приведен список самых распространенных пород, а из какого именно дерева лучше делать топорище должен решать сам человек, ориентируясь на свой кошелёк и опыт.

Кленовая порода

Топорище из канадского клена имеет красивый внешний вид, хорошо полируется и сушится. Текстура твердая, прочная и упругая. Кленовые рукоятки давно зарекомендовали себя хорошо среди плотников и считается отличным материалом для топорища.

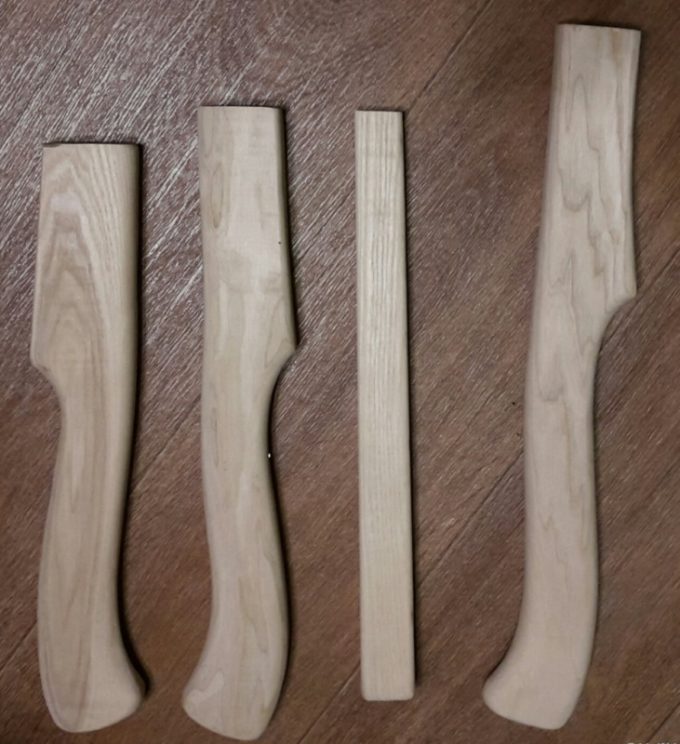

Топорище из клена

Дерево Ятоба

Древесная порода ятобы обладает повышенной ударопрочностью, и считается идеальной при производстве ручек для топора или кованых ножей. Древесина твердая, вязкая, по прочности превосходит дуб. Отлично обрабатывается, имеет хороший внешний вид. Ятоба подходит для тех мастеров, которым нужна не только функциональность, но и отменный внешний вид. Это самая дорогая и красивая порода для топорища.

Дубовые и буковые деревья

Обе породы легко обрабатываются, финансово доступны и распространены. К сожалению, каждое дерево имеет свои минусы. Дубовое топорище чересчур твердое и тяжелое, при рубке сильно сушит руку мастера. Амортизировать силу трения о руки можно путем увеличения длины рукоятки из дуба. Бук, наоборот имеет пористую структуру, легко впитывает влагу. Необходима двойная пропитка маслом, чтобы снизить уровень гигроскопичности. Буковая древесина имеет ровную и красивую поверхность, отлично режется.

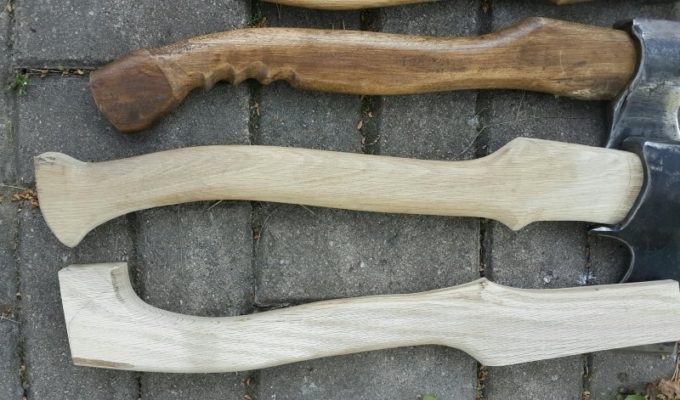

Дубовое топорище

Гикориевое дерево

Широко используется при изготовлении ручек на топор, нож и молоток. Древесина упругая, хорошо сушится и долговечна. Распространена в Канаде и Северной Америке, в наших широтах менее популярна из-за дороговизны материалов.

Береза

Если человек хочет сделать качественное топорище своими руками, то березовая древесина идеально подходит для этого. Единственным и главным недостатком данной породы является длительная сушка. Самый малый срок – это 1 год, но бывают случаи, когда время растягивается до 2 лет. Особенность березы – это гигроскопичность, но вместе с тем и лёгкость при вырезании лекала из заготовки. Широкая полоса произрастания и дешевизна материала – делают берёзу самой популярной древесиной для самодельных ручек.

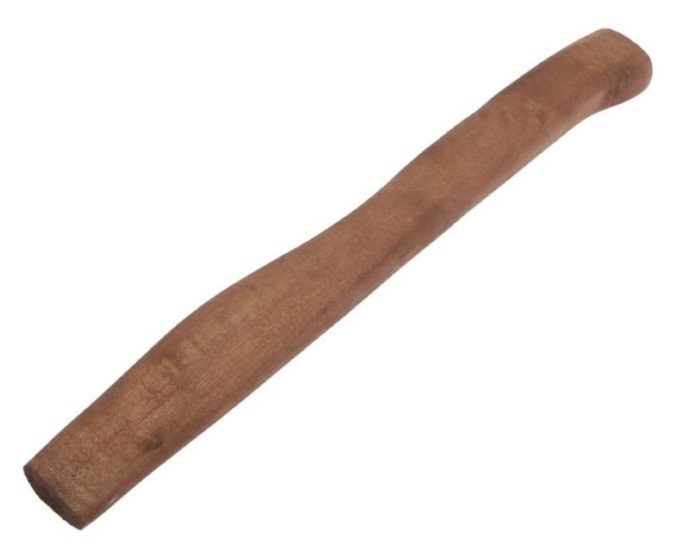

Березовое топорище

Почему именно деревянная рукоять?

Раньше никогда не возникало вопросов, какой должна быть рукоять у топора. Она была всегда деревянной, хотя на стройках изредка встречались супер навороченные экземпляры, с приваренной трубой. Тогда железная рукоять казалась верхом совершенства, но это впечатление длилось ровно до тех пор, пока мне не удалось поработать таким топором.

Железяка так отдавала в руки, что после часа работы таким инструментом связки болели, а ладони покрывались кровавыми мозолями. Из этого следует, что железная рукоять на топоре быть не должна. Это относится и к маленьким туристическим топорикам, бывают такие модели, с железной рукоятью и резиновой набалдашкой, чтобы держать было удобнее. Только эта резина совершенно не помогает, да и сам топорик разработан специально для того, чтобы туристы ничего в лесу не могли срубить.

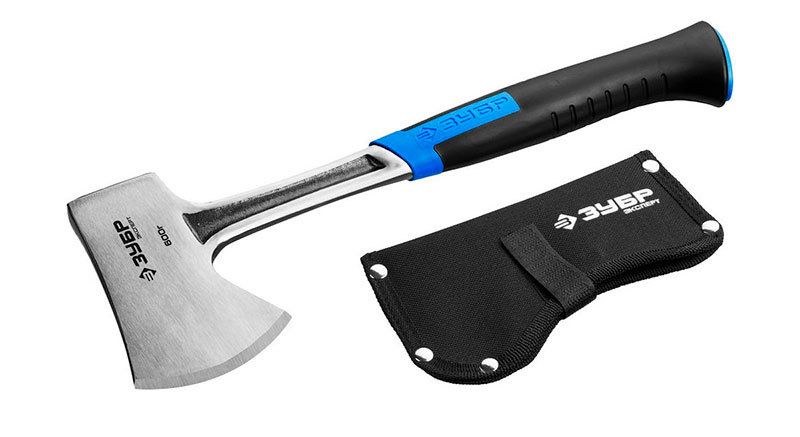

Ещё очень модные сейчас топоры с пластиковыми рукоятями. Например, тот же Фискарс делает топорища из материала под названием FiberComp™. Этот материал отличается лёгкостью, прочностью и морозоустойчивостью (правда это бывает не всегда, и на морозе такие топоры иногда остаются без топорищ).

Почему именно деревянная рукоять?

Современные материалы — это конечно хорошо, вот только что делать в лесу, если такое топорище сломается? Один раз оно у меня уже сломалось, и это был крах. Остаток топорища выковырять из проушины в лесу просто нереально. Так что лучше выбирать топоры с деревянным топорищем, оно надёжнее в любой ситуации. Кстати, вы заметили, что все дорогие топоры известных брендов имеют топорища из дерева?

Изготовление топорища

Несмотря на то, что рукоять топора кажется простым изделием, изготавливать ее можно разными способами, выбор которых зависит от имеющихся в наличии инструментов и материалов.

Методы изготовления

Чаще всего топор используется людьми, проживающими в сельской местности и на дачных участках. Инструмент нередко задействуют не только по прямому назначению, но и для других работ. Это приводит к тому, что топорища попросту не выдерживают такой эксплуатации, и их время от времени приходится менять. Правильно изготовить рукоять топора можно следующим образом:

  1. Электрическими инструментами, предназначенными для работы с деревом (циркулярка, строгальное и шлифовальное оборудование).
  2. Ручным инструментом с применением топора, рубанка, рашпиля.

Есть немало любителей ручной работы с деревом, поэтому и предпочтение отдается традиционным инструментам. Ведь именно рубанок, топор и стамеска позволяют получить удовольствие от процедуры и насладиться полученным результатом.

Инструменты

Чтобы сделать рукоять для топора, нужно подготовить следующий перечень:

  • сухую доску или чурку;
  • ножовка;
  • топор;
  • рашпиль;
  • карандаш;
  • стамеска;
  • молоток.

Рукоять изготавливают следующим образом:

Отделка и пропитка топорища

Финишная отделка рукояти выполняется при помощи мелкой наждачки. Дерево подвергают шлифовке, удаляя мелкие неровности и доводя поверхность до идеально гладкой. Некоторые мастера вместо наждачной бумаги используют стекло. Чтобы придать топорищу эксклюзивность, его можно украсить резьбой или другим декором.

Поскольку рукоять изготавливается из дерева, как и любое другое изделие, она подвержена гниению. Чаще всего проблемы возникают при неправильных условиях хранения инструмента. Поэтому после изготовления ее следует защитить от негативного воздействия внешней среды.

Оптимальным вариантом является пропитка рукояти олифой либо льняным маслом. Вещество наносят на дерево и оставляют для высыхания. Процедуру повторяют до того момента, пока масло перестанет впитываться. Следует учитывать, что для продления срока службы топорища, подобную обработку нужно периодически повторять.

Подготовительный этап

Чертеж изготовления топорища.

Каждая работа, даже самая простая, состоит из нескольких этапов. Сборка топора не исключение. Для того чтобы получить готовый к работе инструмент, необходимо:

  • подобрать топорище;
  • правильно подогнать его под проушину;
  • сделать необходимое количество пропилов;
  • подготовить клинья, деревянные или металлические;
  • насадить топор;
  • расклинить топорище одним из способов.

Четыре первые стадии можно считать подготовительным этапом.

Итак, перед тем как насадить топор на топорище, последнее надо подобрать и приобрести. Что касается материала, то профессиональные плотники и дровосеки рекомендуют хорошо просушенную березу. Этот материал достаточно распространенный, а также обладает свойствами, создающими удобство при работе с инструментом. Более твердые породы дерева хорошо подойдут для декоративных вариантов, но не для рабочих. Наиболее удобная форма топорища, дающая наименьшую отдачу на руки, давно определена. Идеально, когда ось CD (рис. 1) пересекается с центром захвата P или же имеется небольшое смещение назад и вверх. В двух других случаях при ударе приходится совершать неестественные движения, чтобы компенсировать отдачу.

Подогнать топорище под проушину – значить обтесать его до необходимой формы. Для этого пригодится какой-либо деревообрабатывающий инструмент, например, другой топор, острый нож и тому подобное. И тут есть один момент, который необходимо учитывать обязательно.

Ось лезвия топора и продольная ось топорища должны находиться в одной плоскости. Проще говоря, лезвие нужно выровнять относительно топорища.

Несколько слов о проушине. Она может быть как прямой формы, так и в определенной части топора конической. Коническая форма проушины считается более подходящей для хорошего крепления. Перед обтесыванием топорища нужно внимательно подгонять форму.

Наступил черед пропилов на верхнем торце топорища. Их количество определяется выбранным способом расклинивания, которых достаточно много. Это может быть всего один продольный паз, может быть два-три боковых, один продольный.

Многие профессиональным считают один продольный и четыре боковых. Это можно увидеть на фото 1, но это далеко не все варианты. Можно выбрать и некоторое смещение пропилов и разделенный на несколько частей продольный пропил. Многие решают этот вопрос исходя из собственных представлений о механических свойствах такого рода соединений.

Особое внимание необходимо обратить на глубину и ширину пропилов. Глубина должна быть такой, чтобы получившийся паз полностью прятался в проушине

В противном случае топорище может быть расколото при расклинивании или при работе. Ширина пропила должна соотноситься с толщиной клиньев. Клин не должен входить в пропил слишком легко, тогда в нем не будет никакого смысла, но и не должен входить слишком туго, тогда его не удастся вбить внутрь.

Деревянные или металлические клинья (рис. 2) можно купить или изготовить самостоятельно. Тот и другой способ подойдут одинаково хорошо. Стоят они недорого, но если купить негде, можно попросту вырезать их из хорошо просушенной березы. Форма и размеры должны соответствовать параметрам пропилов. Металлический клин можно изготовить из достаточно твердой жести, например, из ненужной совковой лопаты. (рис. 2)

Если подготовительный этап пройден правильно, дальше никаких особых проблем возникнуть не должно.

Технология насаживания топора

Правильно насадить топор на топорище задача не из лёгких. В этой задаче главное безошибочное выполнение следующих процессов:

  1. Подбор топорища.
  2. Разметка будущих пазов для клиньев, их запиливание и обозначение контура проушины.
  3. Доводка рукояти.
  4. Снятие фаски.
  5. Насаживание топора на топорище.
  6. Корректировка соосности.
  7. Засверливание конца паза.
  8. Расклинивание.
  9. Проверка изгиба топорища своими руками.

Если не соблюсти хотя бы один из этих пунктов, топор будет слетать и всё придется повторять заново. На практике применяется 2 способа насадки:

  1. Первый при помощи инерции, когда тупой частью рукояти бьют по твердой поверхности, тем самым металлическая часть плотно насаживаетсяна топорище.
  2. Второй, путём раскаливания металла. При нагреве он расширяется, и горячим его надевают на топорище. После остывания обе части топора плотно схватываются.

Какой бы не был выбран способ, ключевые моменты подготовки и доводки до окончательного результата неизменны.

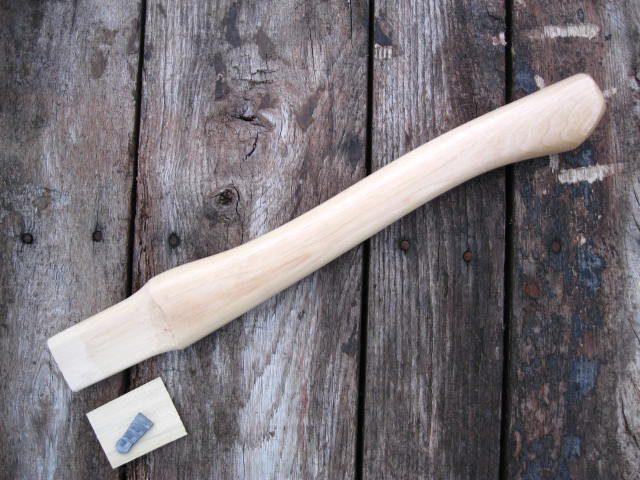

Подбор топорища

Деревянную рукоять можно изготовить самостоятельно или купить уже готовую. Идеально подходит черенок из берёзы, акации, ясеня, дуба. Желательно, чтобы дерево было зрелым, возрастом около 40 лет. Но заготовка топорища для топоров непременно должна быть сухой, для этого её необходимо подержать в теплом месте несколько суток. После чего можно приступать к нанесению будущей проушины.

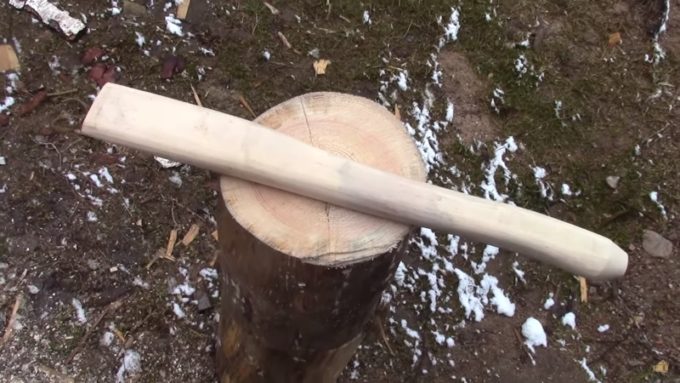

Топорище

Современные материалы — это конечно хорошо, вот только что делать в лесу, если такое топорище сломается? Один раз оно у меня уже сломалось, и это был крах. Остаток топорища выковырять из проушины в лесу просто нереально. Так что лучше выбирать топоры с деревянным топорищем, оно надёжнее в любой ситуации. Кстати, вы заметили, что все дорогие топоры известных брендов имеют топорища из дерева?

Изготовление топорища

Несмотря на то, что рукоять топора кажется простым изделием, изготавливать ее можно разными способами, выбор которых зависит от имеющихся в наличии инструментов и материалов.

Методы изготовления

Чаще всего топор используется людьми, проживающими в сельской местности и на дачных участках. Инструмент нередко задействуют не только по прямому назначению, но и для других работ. Это приводит к тому, что топорища попросту не выдерживают такой эксплуатации, и их время от времени приходится менять. Правильно изготовить рукоять топора можно следующим образом:

  1. Электрическими инструментами, предназначенными для работы с деревом (циркулярка, строгальное и шлифовальное оборудование).
  2. Ручным инструментом с применением топора, рубанка, рашпиля.

Есть немало любителей ручной работы с деревом, поэтому и предпочтение отдается традиционным инструментам. Ведь именно рубанок, топор и стамеска позволяют получить удовольствие от процедуры и насладиться полученным результатом.

Инструменты

Чтобы сделать рукоять для топора, нужно подготовить следующий перечень:

  • сухую доску или чурку;
  • ножовка;
  • топор;
  • рашпиль;
  • карандаш;
  • стамеска;
  • молоток.

Рукоять изготавливают следующим образом:

Отделка и пропитка топорища

Финишная отделка рукояти выполняется при помощи мелкой наждачки. Дерево подвергают шлифовке, удаляя мелкие неровности и доводя поверхность до идеально гладкой. Некоторые мастера вместо наждачной бумаги используют стекло. Чтобы придать топорищу эксклюзивность, его можно украсить резьбой или другим декором.

Поскольку рукоять изготавливается из дерева, как и любое другое изделие, она подвержена гниению. Чаще всего проблемы возникают при неправильных условиях хранения инструмента. Поэтому после изготовления ее следует защитить от негативного воздействия внешней среды.

Оптимальным вариантом является пропитка рукояти олифой либо льняным маслом. Вещество наносят на дерево и оставляют для высыхания. Процедуру повторяют до того момента, пока масло перестанет впитываться. Следует учитывать, что для продления срока службы топорища, подобную обработку нужно периодически повторять.

Подготовительный этап

Чертеж изготовления топорища.

Каждая работа, даже самая простая, состоит из нескольких этапов. Сборка топора не исключение. Для того чтобы получить готовый к работе инструмент, необходимо:

  • подобрать топорище;
  • правильно подогнать его под проушину;
  • сделать необходимое количество пропилов;
  • подготовить клинья, деревянные или металлические;
  • насадить топор;
  • расклинить топорище одним из способов.

Четыре первые стадии можно считать подготовительным этапом.

Итак, перед тем как насадить топор на топорище, последнее надо подобрать и приобрести. Что касается материала, то профессиональные плотники и дровосеки рекомендуют хорошо просушенную березу. Этот материал достаточно распространенный, а также обладает свойствами, создающими удобство при работе с инструментом. Более твердые породы дерева хорошо подойдут для декоративных вариантов, но не для рабочих. Наиболее удобная форма топорища, дающая наименьшую отдачу на руки, давно определена. Идеально, когда ось CD (рис. 1) пересекается с центром захвата P или же имеется небольшое смещение назад и вверх. В двух других случаях при ударе приходится совершать неестественные движения, чтобы компенсировать отдачу.

Подогнать топорище под проушину – значить обтесать его до необходимой формы. Для этого пригодится какой-либо деревообрабатывающий инструмент, например, другой топор, острый нож и тому подобное. И тут есть один момент, который необходимо учитывать обязательно.

Ось лезвия топора и продольная ось топорища должны находиться в одной плоскости. Проще говоря, лезвие нужно выровнять относительно топорища.

Несколько слов о проушине. Она может быть как прямой формы, так и в определенной части топора конической. Коническая форма проушины считается более подходящей для хорошего крепления. Перед обтесыванием топорища нужно внимательно подгонять форму.

Наступил черед пропилов на верхнем торце топорища. Их количество определяется выбранным способом расклинивания, которых достаточно много. Это может быть всего один продольный паз, может быть два-три боковых, один продольный.

Многие профессиональным считают один продольный и четыре боковых. Это можно увидеть на фото 1, но это далеко не все варианты. Можно выбрать и некоторое смещение пропилов и разделенный на несколько частей продольный пропил. Многие решают этот вопрос исходя из собственных представлений о механических свойствах такого рода соединений.

Особое внимание необходимо обратить на глубину и ширину пропилов. Глубина должна быть такой, чтобы получившийся паз полностью прятался в проушине

В противном случае топорище может быть расколото при расклинивании или при работе. Ширина пропила должна соотноситься с толщиной клиньев. Клин не должен входить в пропил слишком легко, тогда в нем не будет никакого смысла, но и не должен входить слишком туго, тогда его не удастся вбить внутрь.

Деревянные или металлические клинья (рис. 2) можно купить или изготовить самостоятельно. Тот и другой способ подойдут одинаково хорошо. Стоят они недорого, но если купить негде, можно попросту вырезать их из хорошо просушенной березы. Форма и размеры должны соответствовать параметрам пропилов. Металлический клин можно изготовить из достаточно твердой жести, например, из ненужной совковой лопаты. (рис. 2)

Если подготовительный этап пройден правильно, дальше никаких особых проблем возникнуть не должно.

Технология насаживания топора

Правильно насадить топор на топорище задача не из лёгких. В этой задаче главное безошибочное выполнение следующих процессов:

  1. Подбор топорища.
  2. Разметка будущих пазов для клиньев, их запиливание и обозначение контура проушины.
  3. Доводка рукояти.
  4. Снятие фаски.
  5. Насаживание топора на топорище.
  6. Корректировка соосности.
  7. Засверливание конца паза.
  8. Расклинивание.
  9. Проверка изгиба топорища своими руками.

Если не соблюсти хотя бы один из этих пунктов, топор будет слетать и всё придется повторять заново. На практике применяется 2 способа насадки:

  1. Первый при помощи инерции, когда тупой частью рукояти бьют по твердой поверхности, тем самым металлическая часть плотно насаживаетсяна топорище.
  2. Второй, путём раскаливания металла. При нагреве он расширяется, и горячим его надевают на топорище. После остывания обе части топора плотно схватываются.

Какой бы не был выбран способ, ключевые моменты подготовки и доводки до окончательного результата неизменны.

Подбор топорища

Деревянную рукоять можно изготовить самостоятельно или купить уже готовую. Идеально подходит черенок из берёзы, акации, ясеня, дуба. Желательно, чтобы дерево было зрелым, возрастом около 40 лет. Но заготовка топорища для топоров непременно должна быть сухой, для этого её необходимо подержать в теплом месте несколько суток. После чего можно приступать к нанесению будущей проушины.

9 чертежей топорища для топора

Разметка контура проушины и пазов под клинья

Первоначально на топорище необходимо сделать правильную разметку:

  • контуров проушины и пазов под клинья;
  • глубины посадки.

Для начала определить, какой край черенка более широкий — это и будет верх. На нем необходимо обрисовать контуры проушины, которые покажут излишки дерева для удаления, измерить ее глубину.

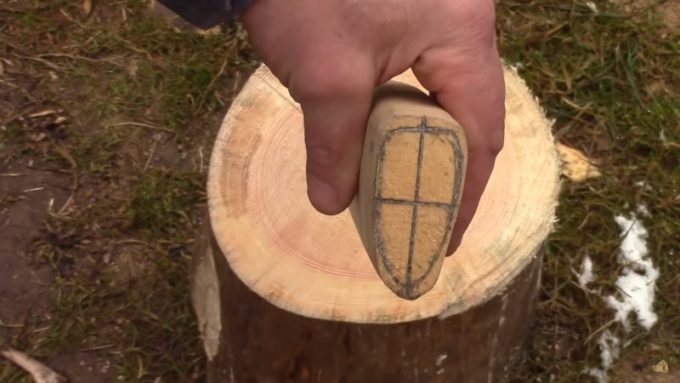

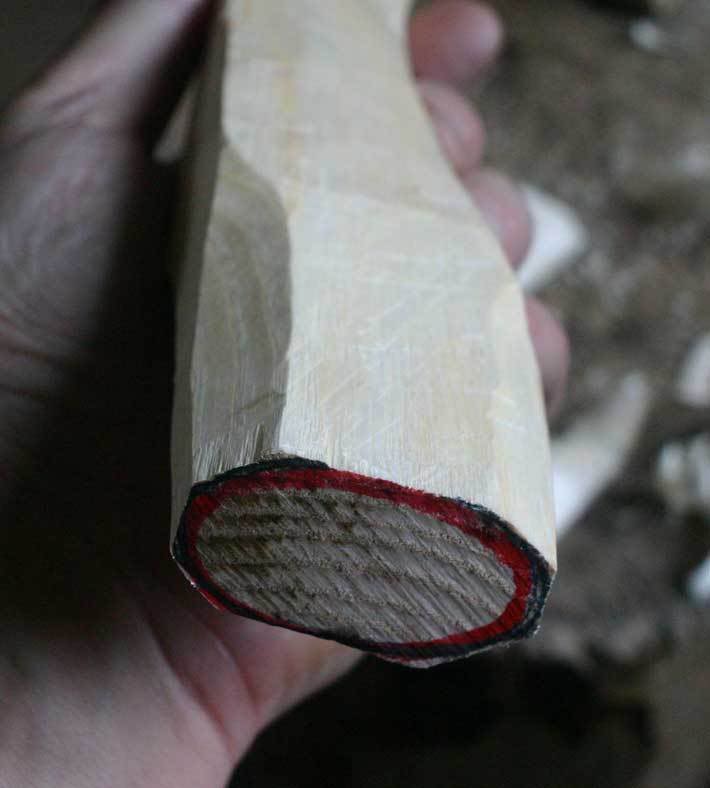

Разметка контура

Далее рассчитать глубину посадки лезвия, равняющаяся длине проушины плюс 5 мм. Также необходимо отметить длину пазов, которая меньше глубины посадки на 0,5-1 см. Все замеры лучше производить штангенциркулем.

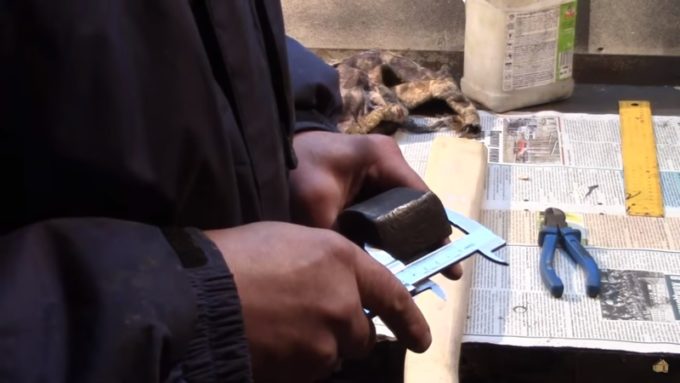

Произведение замеров

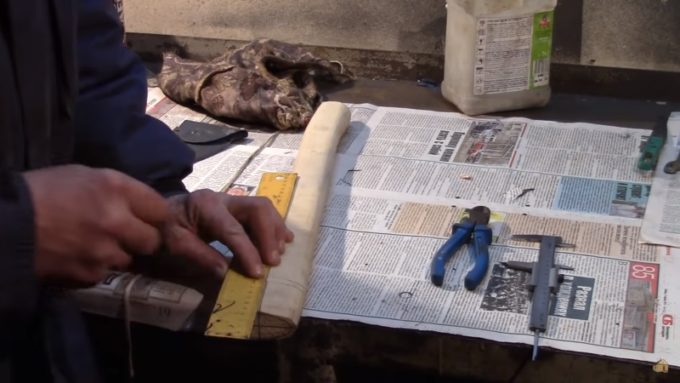

Нанести разметку на торец топорища.

Нанесение разметки

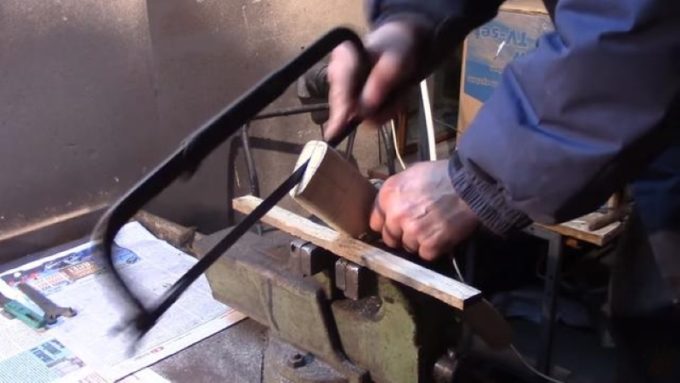

Запиливание пазов под клинья

Запилы лучше производить ножовкой с мелкими зубьями, тогда их ширина будет минимальна. Но подойдет и обычная пила, и даже болгарка с диском по дереву.

Запиливание пазов

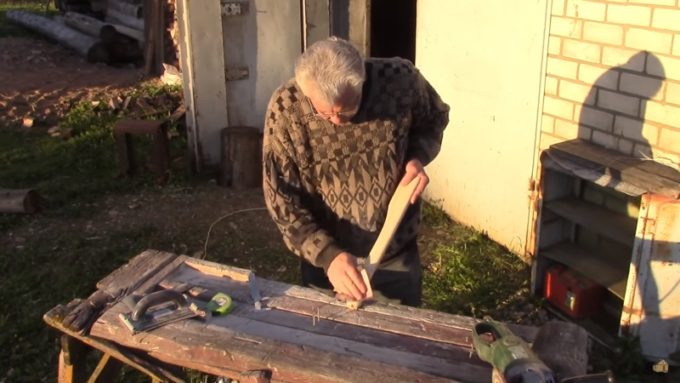

Доводка топорища

Размер рукояти изготавливается согласно общепринятым критериям, но лучше изготавливать индивидуально под размер своей руки. После проверки на соответствие всех размеров, проводится доводка при помощи напильника с крупной насечкой. Удалять излишки вокруг контура проушины стоит отступив от разметки 2-3 мм. Завершается этап обработкой деревянной части наждачной бумагой.

Доводка топорища

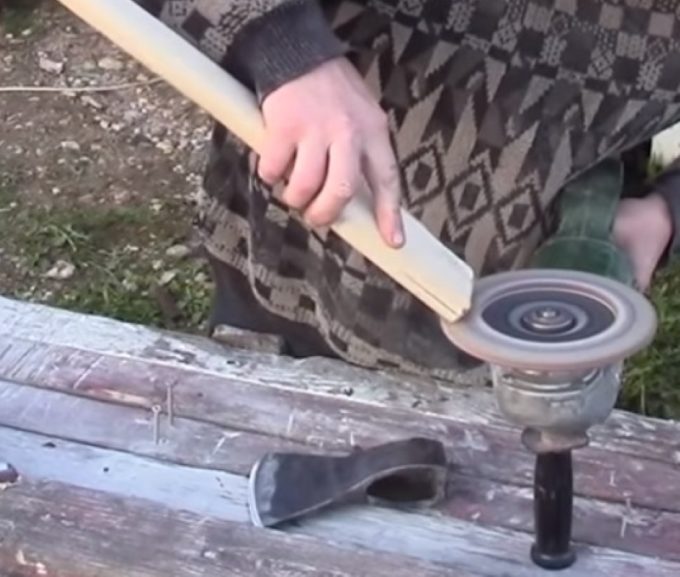

Снятия фаски с обратной стороны проушины

Чтобы было легче одеть лезвие, снимают фаску с противоположной стороны проушины и торца рукояти.

Снятие фаски с рукояти

Для металлической части подойдет напильник, а для деревянной — лепестковый круг. Чтобы было удобнее снимать фаску, лучше воспользоваться тисками.

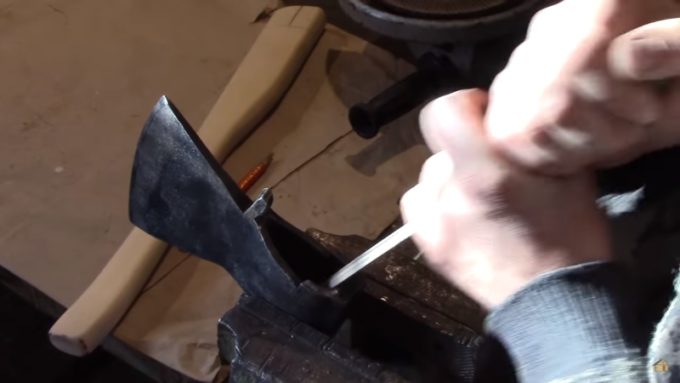

Снятие фаски с проушины

Можно переходить к следующему этапу.

Насаживание топора

Перед тем, как насадить топор необходимо провести несколько так называемых «примерок». Первоначально фаска с рукояти снималась отступив от разметки несколько миллиметров. Поэтому деревянным молотком необходимо набить металлическую часть до появления задир. Именно по ним станет видно, сколько надо убирать излишков для плотной насадки.

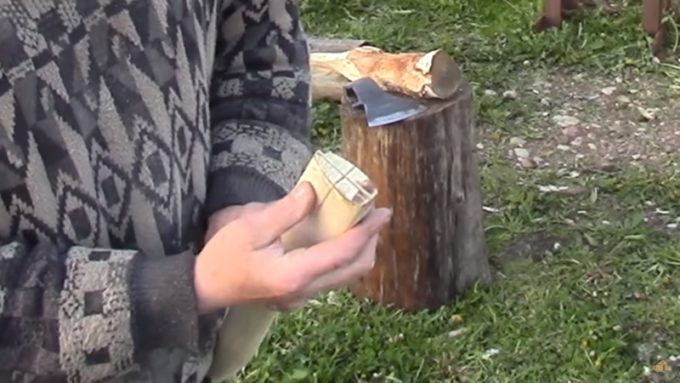

Примерка насаживания

Задиры можно снимать, как лепестковым кругом, так и ножом. Но не стоит спешить и снимать сразу много. Лучше провести процедуру насаживания пару раз.

Лезвие должно садиться плотно и забиваться молотком, а не болтаться с легкостью снимаясь. В таком случае срок службы такого инструмента не долгий, он весьма быстро разболтается и слетит с топорища.

Как выполняется расклинивание

Многие новички думают, что клинья из дерева обязаны быть из такой же древесины, как и рукоятка. Однако это ошибочное мнение, потому что дерево должно быть очень прочным. Нужно учесть и направление древесных волокон, которое обязано быть параллельным спилу на топорище. Это сможет предотвратить поломку деревянного клина при вбивании в глубокий пропил.

Эпоксидная смола заливается в сделанные пропилы и заполняет все имеющиеся трещины и пустоты. После того как она застынет, можно забивать клинья. Сначала вбиваются деревянные, а потом металлические клинья. Минимальное расстояние между клиньями должно быть около 0,4 сантиметра. Металлический клин необходимо загнуть так, чтобы он закрывал деревянный.

Согласно бытующему у новичков убеждению, деревянные клинья должны быть из того же дерева, что и топорище. Но это не так.

Прежде всего древесина должна быть прочной. Необходимо учитывать также направление волокон. Оно должно быть параллельным сужению клина. Такое направление предотвратит поломку последнего при вбивании в пропил. Сломанный клин не выполняет качественного распирания топорища в стороны. Успешным расклинивание считается, когда клин заполнил собой полностью все пространство пропила и вынуть его невозможно

При изготовлении клиньев важно, чтобы размеры поперечных изделий соответствовали величине проушины. В некоторых случаях проушина может иметь зазоры

Исправить их можно при помощи марли или бинта, пропитанных в эпоксидной смоле. Эпоксидный материал защищает древесину от намокания и выполняет армирующую функцию. Для выполнения армирования необходимо перед насадкой топора несколько слоев марли обмотать вокруг верхней части рукоятки. Смола заливается в пропилы и заполняет собой все имеющиеся пустоты и трещины. После ее застывания забиваются клинья. При этом первыми загоняются деревянные, а уже после железные клинья. Расстояние между ними должно составлять не менее 0,3 см. Железный клин в конце одним краем загибается так, чтобы прикрыть собой деревянный.

Подготовительный этап

Перед тем как насадить топорище на топор, следует обработать его рукоятку. Делают ее из деревянного неотесанного бруска, преимущественно из березы. По той причине, что металлические рабочие части бывают различных размеров, древки продаются немного больше, чем следует. Это предпринято для того, чтобы топорище не болталось, а в топор входило туго. Уменьшать диаметр древка придется уже самостоятельно. Обтесывается ручка ножом или другим деревообрабатывающим инструментом. Далее при помощи карандаша размечают контуры проушин, а также места, в которых будут располагаться клинья. Проушины могут иметь прямую или коническую форму.

9 чертежей топорища для топора

Потом нужно измерить высоту древка и отметить на нем место, до которого будет опущен топор. После на рукоятке измеряют глубину вырезов, в которые в дальнейшем будут вставляться клинья. Чтобы усадка получилась надежнее, эти углубления обязательно должны быть меньше самих клинов. Делают вырезы при помощи ножовки по металлу. После разметки и пропилов дорабатывают само древко. На данном этапе мастера пользуются наждачной бумагой. Какую она будет иметь зернистость, значение не имеет. Дело в том, что данным инструментом будет выполняться грубая работа, а затем участок древесины прикроется топором. В связи с этим фактом поверхность может оставаться шероховатой. Главное — не снять лишнего.

9 чертежей топорища для топора

О пропилах

Место их расположения – верхняя часть древка. Пропил является продольным пазом, в который будет вставляться клин. Часто новички кроме вопроса, как насадить топорище на топор, интересуются, сколько пропилов должно быть в рукоятке? Как утверждают опытные мастера, можно ограничиться одним пропилом, который тянется вдоль торца. Судя по отзывам, данный способ насадки является наиболее популярным. Реже топорище оснащают одним продольным и тремя или четырьмя дополнительными по бокам. Изготавливая пропил, следует учитывать его ширину и глубину, которые зависят от размеров клиньев. Те не должны входить свободно, поскольку теряется весь смысл расклинивания. В то же время нежелательно, чтобы клинья входили в пропилы слишком туго, иначе топорище просто расколется.

Соосность лезвия топора и оси симметрии топорища

В процессе насадки контролируем соосность лезвия топора и оси симметрии топорища. В случае небольшого перекоса топора (несоосности лезвия и оси проушины) его можно чуть повернуть, выбрая при насадке с одной стороны топорища больше, чем с другой.

Прочность топорища

Повышенная износоустойчивость рукоятки характеризуется прочностью исходной древесины и правильным расположением волокон на ручке. Волокнистая структура должна располагаться вдоль топорища – косые слои приведут либо к преждевременному рассыханию топора, либо к излому рукояти при рубке. Исключением выступают свилеватые заготовки, если учесть расположение слоёв, то можно добиться улучшения прочности.

Срок службы топорища

Долговечность самодельного топора измеряется устойчивостью дерева к перепадам температуры или влажности, и силы сжатия. При сильных нагрузках на верхнюю часть инструмента – древесина со временем сгибается, рассыпается или вовсе размокает. От этого топор начинает шататься, а то и вовсе соскальзывает металлическое рубило с топорища. На срок службы влияет порода древесины, степень просушки, частота использования и способ насадки. Чем точнее подгонка молотком, тем длительное служба инструмента. Если есть некий зазор в форме рукояти и металлического рубила, то погрешность исправляется самостоятельно вбиванием специального клина. Если правильно сделать ручку топора, то изделие может служить годами, десятилетиями без какого-либо ремонта.

Специальные модели

Для решения некоторых задач созданы отдельные варианты топоров. Рассмотрим их.

Для валки леса

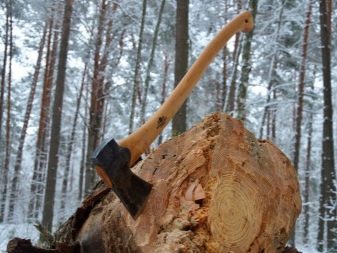

Топоры, которые используют для валки леса, обычно являются наиболее длинными – минимальная длина топорища составляет 90 см, а масса инструмента достигает 3-3,5 кг. Такая длинная рукоять позволяет обеспечить необходимые параметры размаха и силы удара, благодаря чему работы по заготовке дерева проводятся быстрее. Следует отметить, что работать подобным топором довольно сложно, потому это занятие сопряжено с большими физическими усилиями лесорубов.

9 чертежей топорища для топора

9 чертежей топорища для топора

Для рубки мяса

Для рубки мяса больше всего подходят топоры с довольно широким и идеально ровным лезвием. Обычно оно оттачивается под таким углом, который уберегает режущую кромку от быстрого разрушения при постоянном контакте с твердыми жесткими костями. Ручка этого топора обычно короткая и выдвигается вниз к режущей кромке, именно поэтому приспособление позволяет наносить очень точные режущие удары.

9 чертежей топорища для топора

9 чертежей топорища для топора

Двусторонний

Двусторонние топоры нашли свое применение при разрубании деревянных заготовок, подготовки дров и осуществлении разнообразных монтажных работ. Рабочая часть подобного инструменты имеет два лезвия, в большинстве случаев они выполняются из кованой стали с использованием метода двойной термообработки. Рукоять выполняется из твердой древесины, чаще всего из орешника.

9 чертежей топорища для топора

9 чертежей топорища для топора

Топоры повсеместно применяют в работе служб спасения, в частности, пожарные используют две разновидности топоров – поясные и штурмовые. На обухе поясного инструмента имеется довольно острый колышек, который необходим для сбивания замков и выбивания стеклопакетов. Кроме того, этот крюк может загоняться в различные поверхности, чтобы удержать его в стене либо на крыше. Обычно пожарные топоры окрашивают в черный и красный цвета, хотя нередко можно увидеть желтые вставки. Топорище покрывается прорезиненными накладками, которые защищают руки от ожогов. В отличие от поясных моделей, штурмовые гораздо больше в размерах, но форма их очень похожа.

Они используются для выбивания тяжелых дверей и разрушения любых препятствий, которые могут помешать эвакуации.

9 чертежей топорища для топора

Обух часто имеет крючок, а может быть плоским, подобно кувалде. Этот тип оружия является обязательной комплектующей деталью любого пожарного щита, которые, согласно требованиям норм техники безопасности, должны располагаться во всех общественных местах.

9 чертежей топорища для топора

9 чертежей топорища для топора

Туристический топор носит название мультитул и отличается большим разнообразием моделей. Отличительная их черта – небольшой вес, что и неудивительно, учитывая, что инструмент приходится тащить на спине по много часов. Ручка такого топора обычно становится довольно удобным хранилищем различных мелких вещей, которые необходимы в любом походе. При помощи туристического топора рубят разные ветки, сваливают небольшие деревья и даже раскалывают камни для создания очага. Обычно они комплектуются чехлами, которые защищают человека от травм во время переноски инструмента.

9 чертежей топорища для топора

9 чертежей топорища для топора

Отдельной разновидностью туристических топориков являются ледорубы.

9 чертежей топорища для топора

Они представляют собой довольно компактные и легкие приспособления, которые необходимыми для врезания в толщу льда, если имеет место восхождение к заснеженным вершинам. Это альпинистское снаряжение делают двусторонним, при этом одна часть напоминает хорошо заточенный крюк, а вместо обуха, выполняется острое лезвие, размещенное перпендикулярно рукояти – такое строение оптимально для формирования углубления во льду. Армейский топор тоже может пригодиться в походе. Его повсеместно используют для подготовки бревен для очага, выкапывания траншей, забивания колышков палатки, а также в качестве орудия защиты.

О том, как правильно выбрать топор, смотрите в видео ниже.

Подробная инструкция по изготовлению таежного топора — советы и правила

Таежный топор – это особый вид инструмента, который обладает массой отличий от обычного плотницкого инструмента, который можно найти в доме каждого хозяина. Хороший инструмент очень сложно найти и стоит он дорого, поэтому мы сделаем лучший топор своими руками из обычных материалов. Далее рассмотрим основные отличия, особенности, характеристики изделия и пошаговую инструкцию его изготовления.

Источники

  • https://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D0%BF%D0%BE%D1%80
  • https://instrument16.ru/instrument/formy-toporov-i-toporishh.html
  • https://pochini.guru/sovety-mastera/kak-nasadit-topor-na-toporishhe
  • https://lik-o-dil-es.blogspot.com/2019/11/topor.html
  • https://lesoteka.com/instrument-i-oborudovanie/toporishhe-dlya-topora
  • https://edcblog.ru/clauses/pochemu-toporische-dolzhno-byt-iz-dereva-i-kak-pra/
  • https://InstrumentBaza.ru/tehnologii/kak-nasadit-topor-na-toporishche.html
  • https://sdelai-lestnicu.ru/stroi-tehnika/kak-nasadit-topor-na-toporise-pravilnaa-nasadka-koluna-svoimi-rukami-kakoj-storonoj-ego-nuzno-nasazivat
  • https://lesoteka.com/instrument-i-oborudovanie/kak-pravilno-nasadit-topor
  • https://intehstroy-spb.ru/tehnologii/kak-nadezhno-nasadit-topor-na-toporische-dedovskim-metodom.html

[collapse]
Понравилась статья? Поделиться с друзьями:
