Скользящая опора для стропил — все нюансы устройства

Скользящая опора для стропил - все нюансы устройства

Устройство

Скользящими опорами для стропил называют специальный устройства, которые необходимы, чтобы соединить элементы стропильного каркаса между собой, но оставить им небольшой запас хода, предотвращающий деформирование конструкции в процессе усадки. В быту эти крепежные элементы часто называют ползунами или салазками. Они состоят из двух частей, одна из которых является неподвижной, а другая способна скользить. Скользящие опоры изготавливают из прочного, устойчивого к коррозии металла, способного выдерживать значительные нагрузки. Достоинствами этого способа крепления стропил считают:

  • Возможность крыши изменять свою геометрию в процессе усадки, благодаря чему возведение кровли можно выполнять сразу после завершения строительства деревянного дома, не дожидаясь полного высыхания древесины.
  • Облегчение процесса крепления стропил. Использование специальных подвижных креплений сокращает долю ручного труда при сборке стропильного каркаса, сокращает временные затраты на кровельные работы.
  • Обеспечивает надежное крепление. Скользящие опоры, изготовленные в заводских условиях, проходят несколько этапов проверок качества, поэтому гарантированно выдерживают снеговые и ветровые нагрузки, которым подвергаются стропила в процессе эксплуатации.

Учтите, что подвижные крепления для стропил повергаются интенсивным нагрузкам в процессе эксплуатации, поэтому они изготавливаются только из высокопрочной, низкоуглеродистой стали толщиной не менее 2 мм.

Скользящее крепление для стропил

Скользящее крепление для стропил

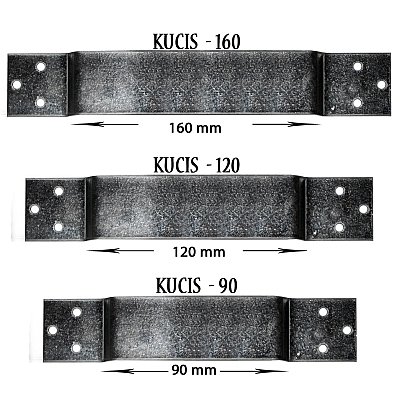

Разновидность опор и параметры

Крепление, в основном, имеет следующие размеры:

  • высота — 9 см;
  • ширина — 4 см;
  • толщина — 0.2 см;
  • длина хода — 6-16 см.

Опора разделятся на два основных вида:

    • Открытый. Конструкция имеет разборной вид и состоит из направляющего, который закрепляется на стропиле и уголка, фиксирующегося к мауэрлату.
    • Закрытый. Главное отличие этого вида состоит в том, что конструкция цельная, то есть не разъединяется на отдельные части. Способ крепления полностью идентичен с опорой открытого типа.

Предназначение скользящих опор

Опора скользящая для стропил

Скользящее крепление для стропил

Разновидность опор и параметры

Крепление, в основном, имеет следующие размеры:

  • высота — 9 см;
  • ширина — 4 см;
  • толщина — 0.2 см;
  • длина хода — 6-16 см.

Опора разделятся на два основных вида:

    • Открытый. Конструкция имеет разборной вид и состоит из направляющего, который закрепляется на стропиле и уголка, фиксирующегося к мауэрлату.
    • Закрытый. Главное отличие этого вида состоит в том, что конструкция цельная, то есть не разъединяется на отдельные части. Способ крепления полностью идентичен с опорой открытого типа.

Предназначение скользящих опор

Скользящая опора для стропил - все нюансы устройства

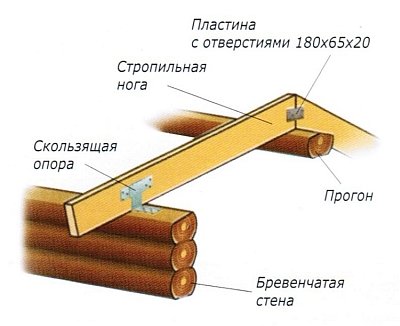

Крепление стропил с использованием скользящей опоры

Скользящие опоры для стропил предназначены для их крепления к мауэрлату при возведении брусовых и бревенчатых строений.

Эффективность данного перфорированного крепления доказывается практикой: скользящее крепление стропил позволяет избежать «зависания» кровли и распирания стен деревянного дома.

Для всех строений, выполненных из массивов цельной древесины, к которым относятся оцилиндрованное и рубленое бревно, а также профилированный брус, характерна естественная усадка.

Усадка системы стропил деревянного дома способна вызвать ослабление и перекосы конструкции. Плавающие стропила, изготовленные при помощи скользящих опор, помогают решить эти проблемы.

Скользящая опора состоит из металлического кронштейна и уголка с петлей.

Для нее в основном характерны стандартные значения размеров:

  • Толщина – 2 мм;
  • Ширина – 40 мм;
  • Высота — 90 мм;
  • Длина может колебаться в диапазоне между 90 и 160 миллиметрами.

Система стропил должна выдерживать довольно серьезные нагрузки, поэтому используемые при ее монтаже крепежные элементы, в том числе и скользящие опоры, должны изготавливаться из надежных и прочных материалов.

В соответствии с ГОСТ 14918-80 для производства перфорированных скользящих опор применяется сталь низкоуглеродистая марки 08 ПС, отличающаяся довольно высокой прочностью.

Кроме того, поскольку крыша любого здания подвержена различным негативным атмосферным воздействиям, материал заготовок дополнительно оцинковывается для снижения коррозийного воздействия.

Следует также отметить довольно низкую трудоемкость процесса монтажа кровли с применением технологии скользящих опор стропил, поскольку для их крепления к требуемым конструкционным элементом достаточно использовать только шуруповерт.

Назначение и установка скользящих опор для стропил

При строительстве крыши деревянного дома очень важную роль играет скользящая опора для стропил.

Данная статья расскажет о том, что из себя представляет данный элемент кровельной конструкции и как выполнить его установку.

Скользящая опора для стропил компенсирует перекос стропильной системы, который появляется при усадке древесины. Посредством скользящей опоры закрепляют стропила к несущему брусу. Так создается самосбалансированная конструкция.

Этот элемент также применяют для соединения скользящих элементов и неподвижной опора имеет ряд преимуществ, к которым можно отнести легкость установки. Для ее выполнения не нужны специальные инструменты и навыки.

При зактеплении скользящей опоры нужно помнить, что на нее будут оказывать влияние негативные внешние факторы.

Для повышения несущей способности конструкции скользящие опоры покрывают цинковым расплавом.

Назначение скользящих опор

Скользящие опоры служат для фиксации стропил к мауэрлату при строительстве бревенчатых и брусовых зданий. Такое крепление предотвращает «зависание» кровли и распирание стен дома из дерева.

Естественная усадка свойственна для любого здания, построенного из массивов цельной древесины.

При усадке стропильной системы деревянного дома может произойти перекос либо ослабление конструкции. Для избежания данной проблемы используют плавающие стропила, при изготовлении которых используют скользящие опоры.

В состав скользящей опоры входит уголок с петлей и металлический кронштейн.

На стропильную систему оказывается большая нагрузка. Поэтому элементы, используемые при ее конструировании, изготавливают из прочных материалов. В соответствии с ГОСТ 14918-80 перфорированные скользящие опоры изготавливают из низкоуглеродистой стали марки 08 ПС, которая имеет высокую прочность.

Как известно, на крышу любого дома негативные атмосферные воздействия. Поэтому для того, чтобы снизить коррозийное воздействие материал дополнительно оцинковывают.

Важно отметить, что монтаж кровли с применением скользящих опор не требует больших трудозатрат, ведь для их закрепления к необходимым элементам конструкции потребуется лишь шуруповерт.

Особенности скользящей опоры для стропил

В первые годы эксплуатации дома из дерева усаживаются. Происходит постепенное изменение их размеров и геометрических форм под действием перепадов температур и влажности.

В результате высота всей стены изменяется из-за изменения высоты каждого бревна или бруса.

Можно прийти к выводу, что усадка стены напрямую зависит от ее высоты, то есть чем выше стена, тем сильнее будет усадка.

Максимальная усадка будет у той стены, которая располагается под коньком, поскольку она имеет наибольшую стены усаживаются меньше. Их усадка со временем приводит к изменению наклона кровли.

Cтропила, расположенные в коньке крепят с обеих сторон металлическими пластинами на шпильках. Благодаря такому креплению они могут вращаться относительно друг друга.

Нижние концы стропил при усадке не только поворачиваются, но и сдвигаются относительно стены. Поэтому если стропильную ногу закрепить к стене жестко и неподвижно, то она будет выпирать после усадки.

Стропильные ноги должны иметь возможность небольшого, но в то же время ощутимого поворота и сдвига вдоль внешней стены. Прочность крепления при этом не должна снижаться.

Раньше для этих целей использовали отожжённую проволоку. Скользящая опора для стропил является более эффективной заменой этому методу.

Если в стропильной конструкции используется клееный брус, то использование скользящей опоры является единственным способом, который обеспечивает необходимую подвижность и надежность.

Крепление необходимо располагать вдоль смещения балки. Для этого снимают слой древесины с верхнего бруса. На образовавшейся площадке крепят неподвижную нижнюю часть опоры. При выполнении монтажа опору нужно разместить таким образом, чтобы запас ее хода на сдвиг был максимальным.

Рекомендуется выполнять крепления опоры по обеим сторонам стропил. Но если угол ската крови незначительный и высота кровли небольшая, то одного крепления бывает достаточно.

Установка скользящих стропил

Скользящие стропила устанавливают в случае, если фронтоны дома сделаны из бревен или бруса, а коньковый прогон закрепляется в теле фронтона. Они предотвращают распирание стен дома, возникающее при изменении угла уклона кровли после усадки.

При этом стропила укладывают сверху на коньковый прогон, а затем закрепляют их шарнирным соединением. При таком соединении есть возможность изменения угла соединения стропил. При изготовлении шарнирного соединения применяют соединяемые шпильками перфорированные пластины либо накладывают верхние части стропильных ног друг на друга и скрепляют с помощью шпилек с шайбами и гайками.

Скользящая опора для стропил: особенности конструкции

Скользящая опора для стропил применяется при возведении кровельной конструкции на постройках из дерева. Данный тип крепления позволяет избежать деформации крыши при естественном изменении геометрии сруба в процессе усадки.

Скользящая опора для стропил - все нюансы устройства
Скользящая опора для стропил - все нюансы устройства

Необходимость применения скользящих опор

Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры. Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции. Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.

Скользящая опора для стропил - все нюансы устройства
Скользящая опора для стропил - все нюансы устройства

Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины. Это может быть:

  • бревно рубленое;
  • бревно оцилиндрованное;
  • брус цельный;
  • брус клееный.

Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.

Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются. При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров. Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.

Скользящая опора для стропил - все нюансы устройства
Скользящая опора для стропил - все нюансы устройства

Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления. Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится. В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики.

Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.

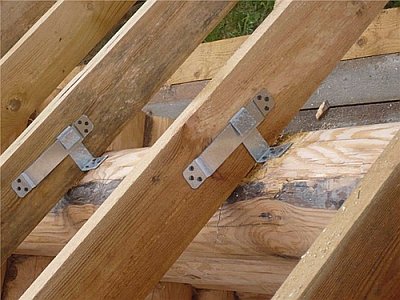

Скользящая опора: особенности конструкции

Скользящая опора позволяет надежно зафиксировать стропильную ногу на мауэрлате или балке перекрытия, оставив ей возможность сместиться на определенное расстояние вдоль собственной оси. Данный крепежный элемент состоит из двух частей:

  • направляющая (металлическая планка, которая крепится на стропило);
  • уголок с опорной площадкой (монтируется на балку перекрытия, мауэрлат или верхний венец).

В верхней части уголка расположена петля, которая надевается на направляющую. Такое конструктивное решение оставляет стропильному брусу определенную степень свободы в одном направлении и на строго ограниченное расстояние, которое определяется длиной направляющей.

Различаются скользящие опоры двух типов: открытые и закрытые. Конструкция открытого типа состоит из двух отдельных элементов. Стальная изогнутая пластина (направляющая) снабжена двумя или тремя крепежными отверстиями на каждом конце. Неподвижная часть (уголок) может иметь до пяти отверстий в опорной площадке. Длина хода крепления зависит от модели и может составлять 60-160 мм. К наиболее популярным вариантам относятся скользящие опоры марки Kucis с длиной хода 90 мм, 120 мм и 160 мм.

Скользящая опора для стропил - все нюансы устройства

Закрытая скользящая опора представляет собой неразборную конструкцию, которая монтируется в полностью собранном виде. Ее неподвижная часть представляет собой уголок, на длинной стороне которого расположен держатель, в который продета крепежная планка.

Скользящая опора для стропил предназначена для эксплуатации в сложных условиях: конструкция подвергается высоким нагрузкам и воздействию влаги за счет контакта с конденсатом или с водой, попавшей под скаты кровли. Для изготовления скользящей опоры используется сталь, толщина которой должна составлять не менее 2 мм. Ширина пластин, как правило, составляет 40 мм, а высота уголка равняется 90 мм.

Обычно сырьем служит низкоуглеродистая сталь – благодаря низкому процентному содержанию углерода металл легко обрабатывается. Чтобы повысить прочностные характеристики изделия, применяется метод раскисления. Изготовление изделий ведется с применением технологии холодной штамповки. Защита материала от коррозии обеспечивается за счет обработки методом горячей оцинковки – это позволяет предотвратить преждевременное разрушение крепления.

При отсутствии заводского гальванического защитного антикоррозионного покрытия, на скользящую опору перед установкой рекомендуется нанести слой масляной краски, чтобы защитить материал от ржавления. Для монтажа скользящих опор требуется использовать саморезы, устойчивые к коррозии – крепеж без защитного слоя быстро выйдет из строя и послужит причиной разрушения кровли.

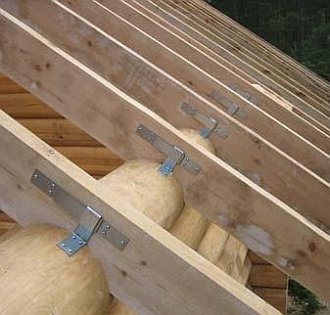

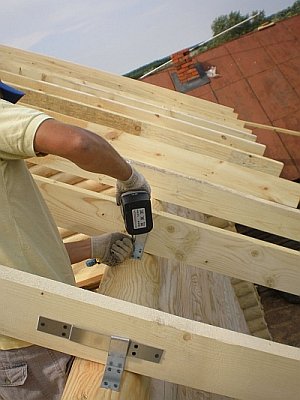

Монтаж скользящих опор

Опоры под деревянные стропила могут устанавливаться попарно (с каждой стороны стропильной ноги), либо по одной. Второй вариант применяется в случае, если строительство ведется в регионе с низкой снеговой и ветровой нагрузкой, и масса кровельной конструкции относительно невелика. В остальных случаях рекомендуется монтировать крепления с обеих сторон каждого стропила.

Если стропильная нога монтируется не на мауэрлат или балку перекрытия, а на круглое бревно верхнего венца, под крепление неподвижной части скользящей опоры следует вырезать ровную площадку. Ширина площадки должна соответствовать размерам Г-образной части скользящей опоры. Это позволит надежно зафиксировать крепление к основанию.

Скользящая опора для стропил - все нюансы устройства

Скользящая опора должна монтироваться таким образом, чтобы стропило могло свободно смещаться в направлении расположения своей оси. Для этого в мауэрлате могут выполняться пропилы, которые выполняют функцию направляющих и предотвращают перекос конструкции. Установка скользящих опор начинается после того, как все стропильные ноги соединены в коньке, а в мауэрлате выполнены пропилы. Длина хода скользящей опоры Kucis (или другой марки) выбирается в соответствии с расчетными параметрами смещения стропил в ходе усадки и температурно-влажностных колебаний стен дома. Важно учитывать, что врезка в мауэрлат не должна превышать 3/4 его глубины, в противном случае конструкция крыши будет значительно ослаблена.

На первом этапе монтажа скользящей опоры выполняется установка направляющей планки на стропило. Она должна располагаться параллельно его ребрам и надежно фиксироваться саморезами с защитным покрытием. Затем закрепляется неподвижный уголок. Начальное расположение петли уголка – нижняя часть направляющей планки, так как стропильный брус в процессе усадки дома садится вниз.

Площадка опоры должна располагаться строго перпендикулярно направлению оси стропильной ноги.

При неправильном монтаже элементы скользящей опоры не смогут свободно смещаться относительно друг друга, а возникшее трение может привести к перегибам или повреждению крепежа – заклиниванию пластины или отрыву уголка от венца.

Конструкция конька

Рассматривая усадку строительных конструкций деревянного дома, следует помнить, что под влиянием перепадов температуры, изменения влажности и других факторов, движение элементов стропильной системы неравномерно. К примеру, сильнее всего оседает стена, находящаяся под коньком. Необходимо учитывать, что стены домов с фронтонами из бруса или бревна больше подвержены усадке, нежели боковые.

Скользящие опоры позволяют компенсировать смещение и дают возможность сохранить геометрию крыши. Кроме того, данный вид крепления дает возможность значительно упростить монтаж стропильной системы – в этом случае не требуется выполнять сложные вырезы в стропильных ногах, чтобы обеспечить надежную опору.

Скользящая опора для стропил - все нюансы устройства

Помимо применения скользящих опор стоит обратить внимание на шарнирную конструкцию конька. Деформация стен воздействует и на сочленения стропил в коньке. Жесткое крепление стропильных ног в верхней части может привести к нарушению формы крыши. Чтобы избежать искривления плоскостей, рекомендуется использовать специальные крепежные пластины для шарнирного соединения, либо крепить стропильные ноги в коньке внахлест при помощи болтового соединения. Это даст необходимую степень свободы стропильной конструкции.

Коньковый узел

Конёк кровли испытывает большое давление от всей стропильной системы, кровельщики создают коньковый узел пятью способами:

1. Встык2. На балку3. Внахлёст 4. В паз 5. В полдерева

Встык

Чтобы создать коньковый узел, соединив противоположные стропила встык, делают следующее: 1. От верхнего торца каждой стропильной ноги отпиливают прямоугольный треугольник. Срезы должны быть одинаковыми. В противном случае концы стропил не удастся вплотную приблизить друг к другу. 2. В соединённые торцы стропильных ног под углом вбивают гвозди. Если делать это горизонтально, они не смогут пройти через обе деревянные доски.

Установка стропильной системы
3. С двух сторон созданный коньковый узел усиливают металлическими пластинами. Через отверстия в этих крепежах в стропила вкручивают саморезы.

На балку

При креплении стропил на балку, а точнее, на специальный коньковый прогон, действуют особым образом: 1. Концы противоположных стропильных ног срезают под одним и тем же углом. 2. Заострённые концы стропил подставляют к коньковому брусу и прикрепляют к нему металлическими уголками или гвоздями. Когда стропила соединяют с балкой, конёк получается не остроконечным, а плоским.

Внахлест

Если коньковый узел делать, скрепляя стропила внахлёст, то потребуется выполнить несколько простых задач: 1. Соединить концы стропильных ног так, чтобы они пересекались друг с другом. 2. Зафиксировать нахлёст металлической шайбой или болтом с гайкой.

Установка стропильной системы
3. Усилить крепление, выдавив вокруг болта немного резинового уплотнителя.

В паз

Для соединения стропил в паз совершают несколько плотницких действий: 1. В одной стропильной ноге создают выпил, а в другой — шип. 2. Стропила состыковывают друг с другом, вставляя зуб в выемку. 3. Связь двух элементов каркаса усиливают деревянным нагелем или гвоздём.

В полдерева

Выбрав метод соединения стропил в полдерева, делают следующее: 1. В концах противоположных стропил создают две одинаковые выемки, глубина которых равна половине толщины используемой доски.

Установка стропильной системы
2. Торцы стропильных ног соединяют, словно элементы конструктора. 3. Крепление «шип в паз» усиливают двумя гвоздями или деревянным нагелем.

Область применения

Скользящая опора для стропил - все нюансы устройства
Плавающая технология подходит для любых типов крыш

Наиболее сильная усадка строений из древесины наблюдается в первые 2-3 года после их возведения. Изменение размеров происходит под влиянием таких факторов, как давление и колебание уровня влажности материала стен. Уменьшается высота каждого элемента по отдельности и всей конструкции в целом. Большей нагрузке подвергаются торцевые стены, на которых стоит конек, так как на него крепятся тяжелые стропильные ноги, иногда усиленные распорками и ригелями. Все это приводит к неравномерной деформации здания на начальном этапе эксплуатации. Плавающий крепеж для стропильной системы позволяет безболезненно решить эту проблему.

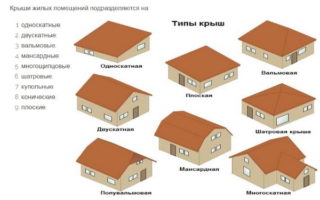

Системы нашли применение в сооружениях такого типа:

  • односкатные;
  • двускатные;
  • четырехскатные;
  • вальмовые;
  • бубновые.

Массивные кобылки на крыше служат для уравновешивания вертикального давления стропильной системы, усиливая его своим весом на боковые стены.

Способы крепления и технология устройства стропильной системы

Скользящая опора для стропил - все нюансы устройства
Скользящая опора для стропил с врубом в мауэрлате

При планировании строительства дома следует учитывать, что свободный ход каждой балки может составлять 5-15 см в зависимости от размеров здания. Кроме этого, способ крепления определяется выбранным типом стропильной системы.

Исходя из особенностей проекта здания, применяются следующие варианты крепежа:

  • Плавающая. Применяется, когда длина балки максимальная и изменения в размере превышают технические возможности замкового соединения. Используется в системах висячего типа, где основная нагрузка припадает на конек и опоры. В мауэрлате делается вруб, в который устанавливается металлическая полоса, устраняющая трение. Кобылка в стропильной системе устанавливается для увеличения ширины свеса до нужных параметров.
  • Скользящая. Применяется при строительстве небольших зданий с потенциально малым процентом усадки каркаса кровли и стен. Мауэрлат и балка соединяются замком (линейка и скоба), узел одновременно обеспечивает надежное соединение и свободное скольжение наклонного элемента. Кобылка стропила изготавливается с достаточным запасом прочности из бруса сечением 100х200 мм.

Благодаря использованию подобных систем стропильные ноги подстраиваются под размеры и геометрию здания, компенсируя распирающие нагрузки, которым подвергаются несущие стены.

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Скользящая опора для стропил - все нюансы устройства

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Скользящая опора для стропил - все нюансы устройства

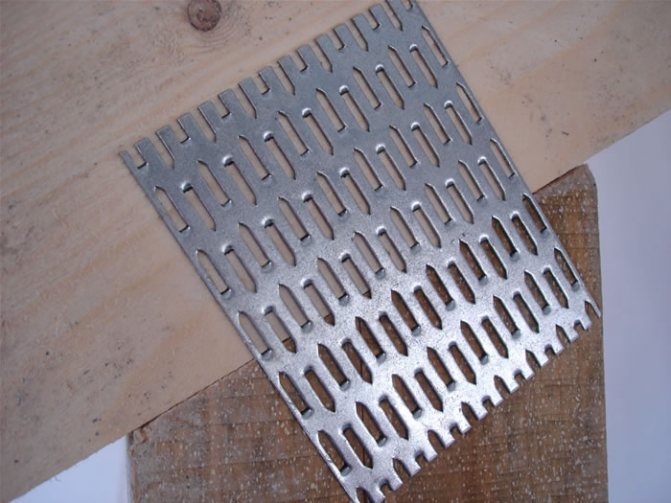

Стальные зубчатые пластины

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

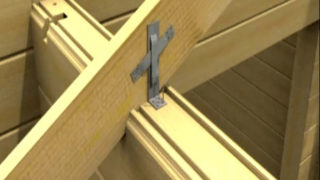

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Скользящая опора для стропил - все нюансы устройства

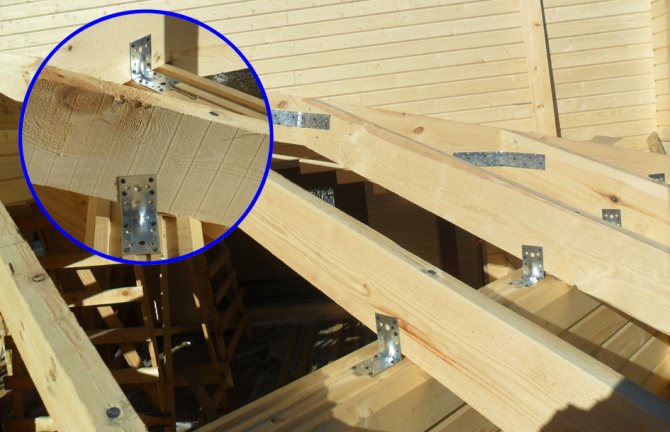

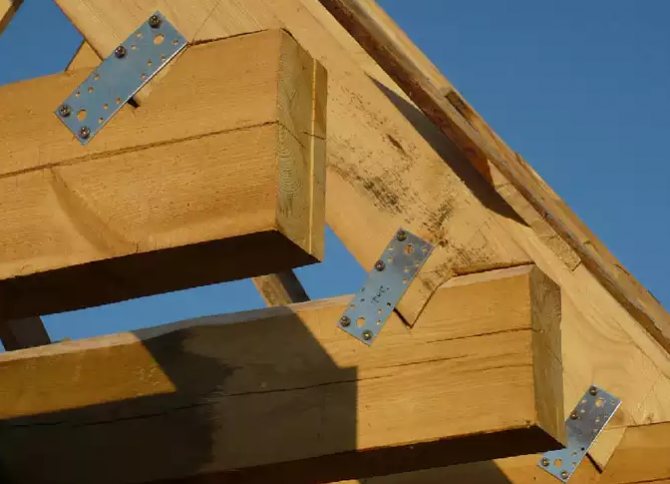

Использование перфорированного крепежа

Скользящая опора для стропил - все нюансы устройства

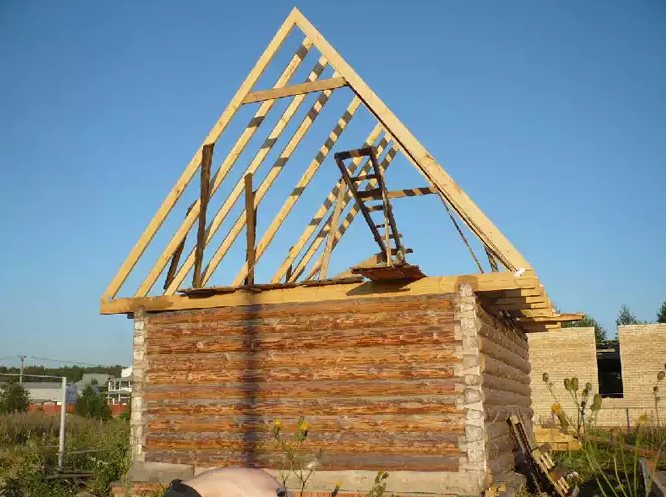

Общий вид на стропильные фермы

Скользящая опора для стропил - все нюансы устройства

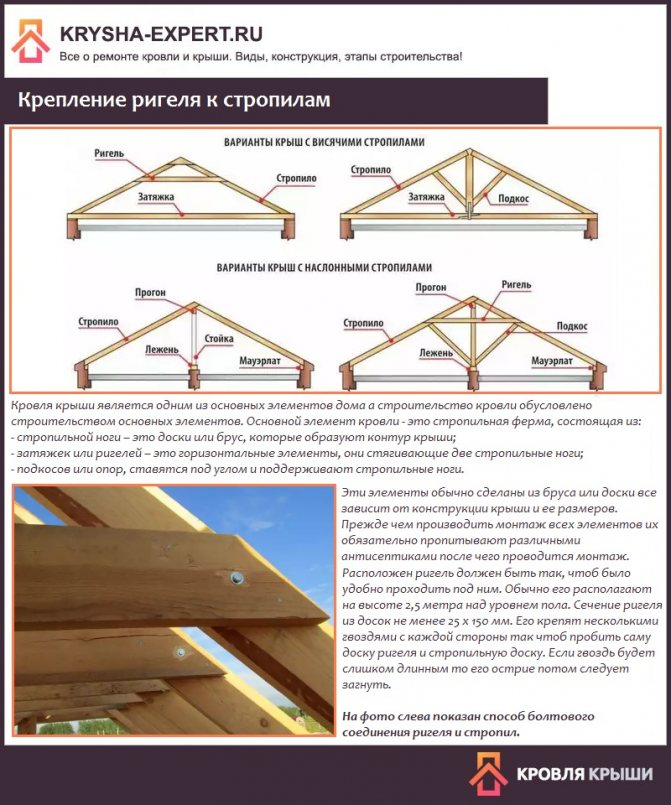

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Скользящая опора для стропил - все нюансы устройства

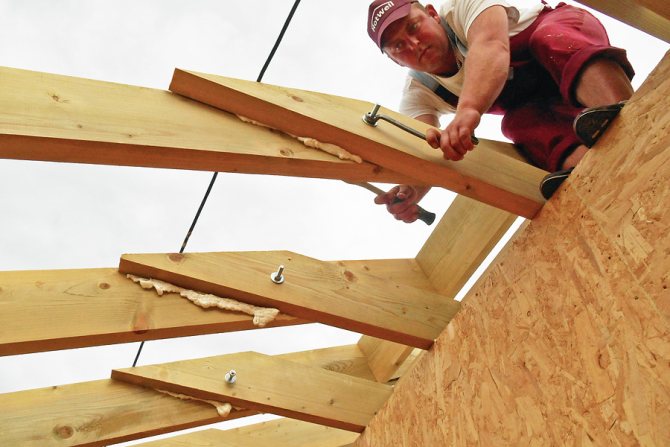

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Скользящая опора для стропил - все нюансы устройства

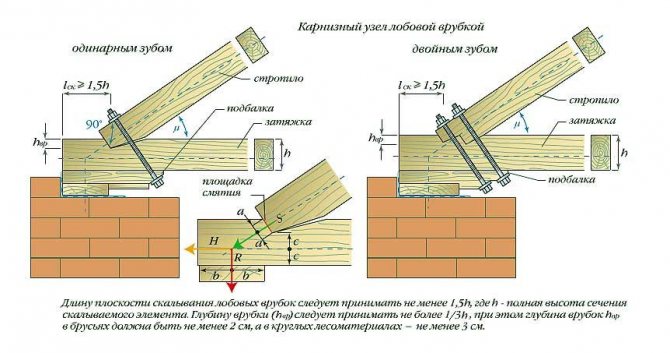

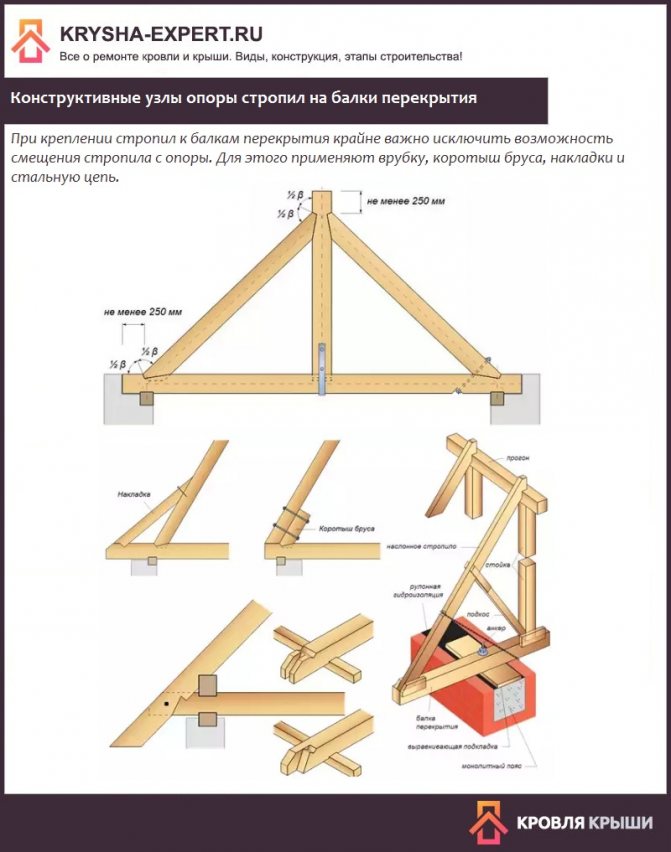

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Скользящая опора для стропил - все нюансы устройства

Варианты врубки стропил в балку

Как выбрать

Перед приобретением скользящих опор, следует учитывать следующие факторы:

  • Вид изделия. Открытий и закрытый тип «скользячек» одинаково надежен. Различия состоят только в удобстве использования. Если вам проще крепить каждую часть изделия по отдельности, то можно выбрать открытый тип, а если хотите, чтобы опора имела литой вид и не разделялась на части, то вам подойдет закрытый.
  • Длина свободного хода. Чем больше этот показатель, тем лучше стропила защищены от деформации, так как появляется максимальная для них подвижность.

Как закрепить стропила к кирпичной стене?

Крыша — основной элемент дома. Чтобы сформировать прочную и надежную конструкцию кровли, нужно высчитать расположение каркаса стропил, и правильно смонтировать.

Разновидности стропильных систем и способы их монтажа зависят от того, какой тип крыши был выбран.

Чтобы не допустить деформацию и сохранить целостность опорных балок крыши, следует учесть все особенности их крепления.

Возможные габариты стропильных ног

Материал стропилСечения, смДлинаТолщинаВысота

Доски300418
616
814
400620
818
500822
Брусья3001012
4001016
5001020

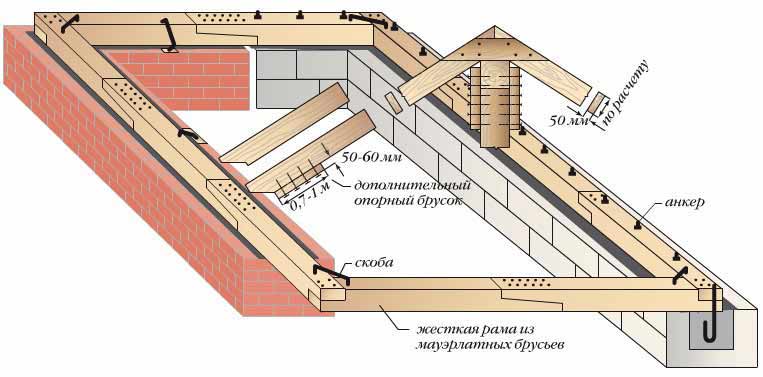

Проект крепления стропил к кирпичной стене

Перед началом работ необходимо проектировать сам объект.

Важным этапом перед началом строительных работ считается проектирование объекта.

При составлении проекта каркасной системы в расчет берут вес всей кровли, а также нагрузки на нее, которые могут возникнуть при воздействии ветра и атмосферных осадков.

Исходя из этих показателей планируют толщину несущих стен здания и выбирают строительные материалы. Проектирование включает:

  • определение формы кровли и ее тип;
  • расчет веса кровельного материала с учетом его типа;
  • определение угла наклона крыши;
  • выбор конструкции и вида стропильной системы;
  • расчет размеров пространства для перекрытия;
  • выбор сечения бруса.

На этапе проектирования нужно определится с завершением кладки из кирпича: ровно или с уступом. От этого зависит способ закрепления мауэрлата.

Как крепить каркасные системы?

Крепление стропильных систем начинают с монтажа мауэрлатного бруса. Его устанавливают на наружные стены дома, предварительно покрыв поверхность для крепления материалом с гидроизоляционными свойствами. Способов крепления три:

Мауэрлат может быть прикреплен к стене стальными стержнями.

  • Шпильками. В стене делают отверстия глубиной в половину шпильки и с шагом 30—40 см. Их заливают мастикой и вставляют в них стержни из металла. Брус устанавливают на эти стержни заранее просверленными отверстиями соответствующего размера.
  • Клиньями из дерева. Во время кладки кирпича оставляют специальные пустоты, в которые затем устанавливают деревянные клинья нужного размера. Мауэрлат устанавливают на эти клинья попадая в подготовленные в нем отверстия.
  • Стальными стержнями. Заменой деревянных клиньев могут стать стержни из металла.

После монтажа мауэрлатного бруса на него крепят стропила. Для этого используют жесткие или скользящие крепления. В дополнение стропильные ноги прикручивают проволокой к внутренней стороне стены. Проволочную скрутку монтируют на вбитый в стену костыль. Расстояние между ним и мауэрлатом должно быть 250—300 мм.

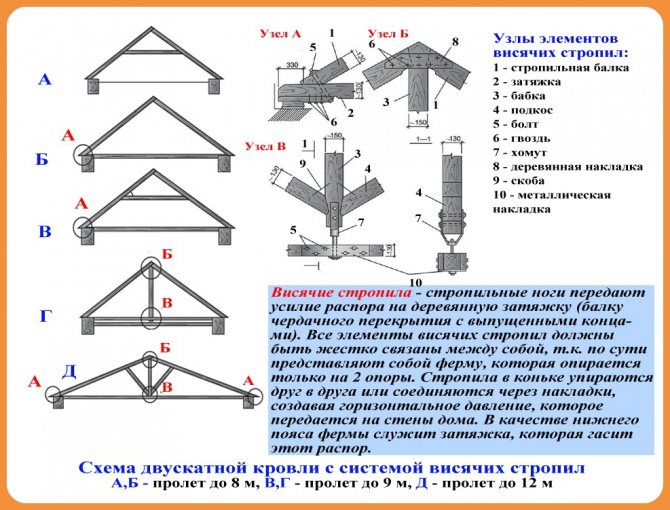

Особенности конструкции висячих стропил

Крыша с висячими стропилами является наиболее простым вариантом фермы, обладающей треугольной формой. Она способна перекрывать пролёты длиной до 17 метров. В её состав входят две стропильные ноги, упирающиеся друг в друга и затяжка, которая их дополняет.

Скользящая опора для стропил - все нюансы устройства

Такая система считается распорной и благодаря её особенностям, возникающее напряжение не передаётся на стены здания.

Всего существует пять видов конструкций, образованных висячими системами.

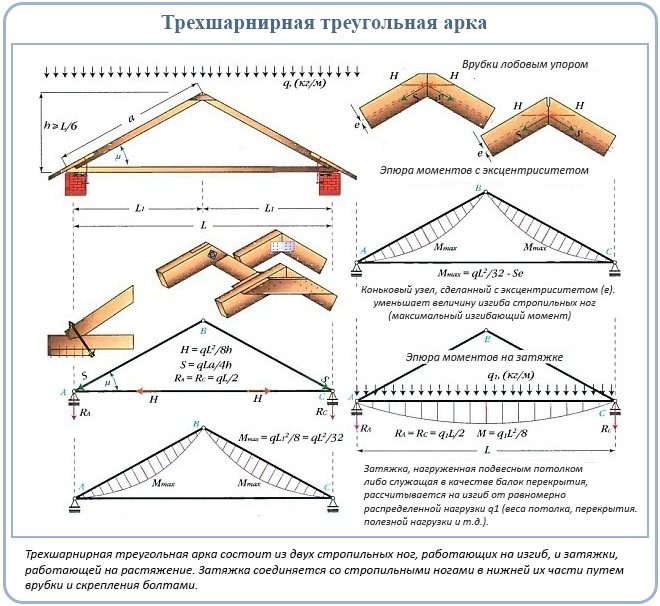

Треугольная шарнирная арка

Такая конфигурация имеет замкнутую треугольную форму, в которой стропильные балки работают на изгиб, а затяжка — на растяжение. Для того чтобы система правильно работала, высота конька должна быть не меньше 1/6 длины пролёта фермы. Эта конструкция пользуется большой популярностью при устройстве чердаков.

Скользящая опора для стропил - все нюансы устройства

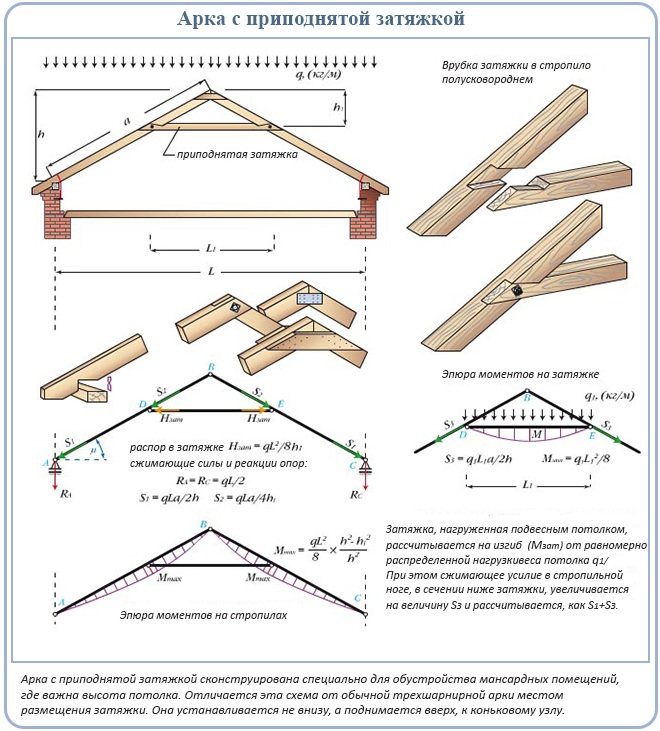

Арка шарнирная с приподнятой затяжкой

Данная конструкция является аналогом треугольной арки, но в отличие от последней, затяжка фиксируется не внизу стропильных ног, а вверху сооружения. Такая форма соединения весьма популярна при создании полноценных мансардных помещений. Крепление затяжки к стропильной ноге осуществляется посредством врубки полусковороднем и при помощи болтового соединения. Чем выше располагается затяжка, тем большее растягивающее усилие она воспринимает.

Скользящая опора для стропил - все нюансы устройства

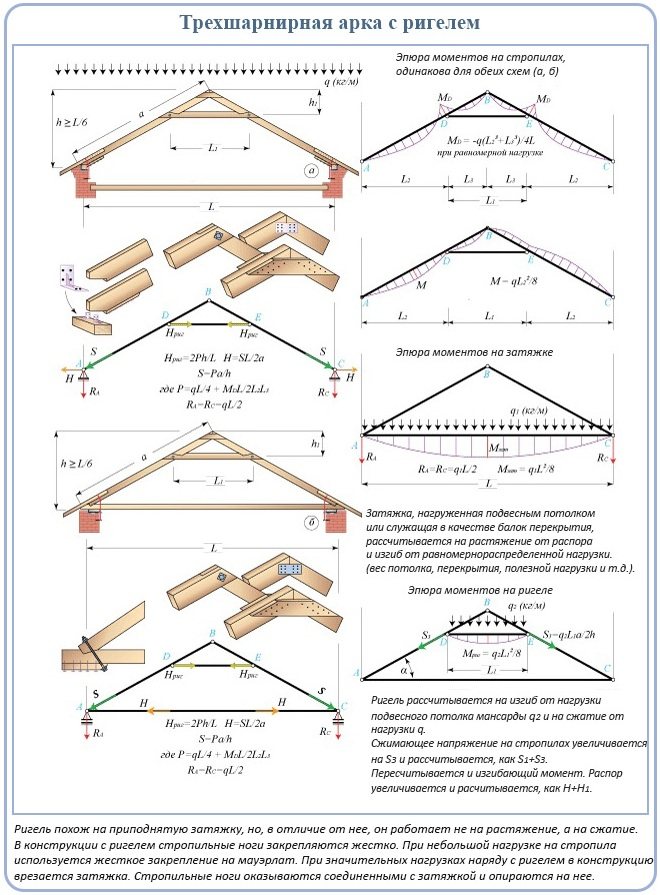

Арка шарнирная с ригелем

В этой конфигурации в качестве опорного узла выступает неподвижный элемент шарнирного типа. Крепление с мауэрлатом осуществляется за счёт опорного бруса или посредством врубки зубом. Сами распределительные балки необходимо жёстко закреплять к несущим стенам. При больших распорных нагрузках внизу конструкции может устанавливаться затяжка.

Скользящая опора для стропил - все нюансы устройства

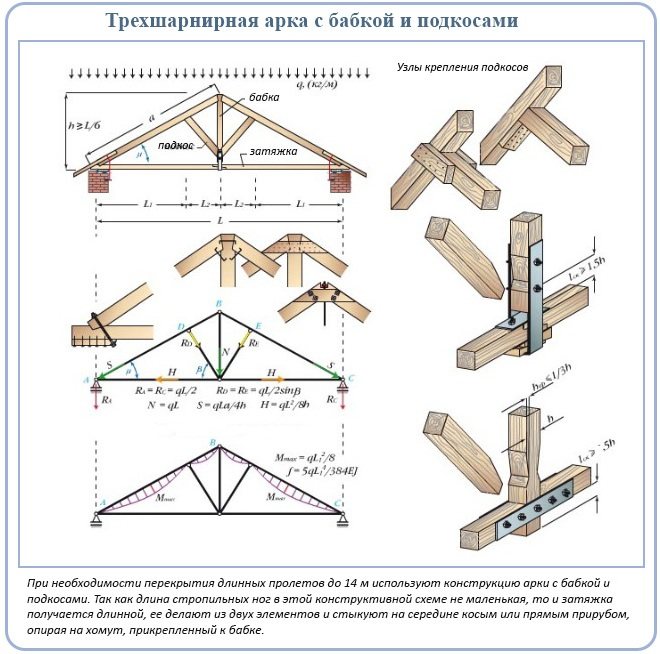

Арка с подвеской и подкосами

Этот тип является некоторым подобием трёхшарнирной арки с подвеской. В систему висячих стропил, конструкция которых претерпела небольшие изменения, были введены подкосы, избавившие сооружение от избыточного напряжения. Когда на подвеску воздействует растягивающее напряжение, происходит сжатие подкосов и арка приобретает жёсткую структуру.

Скользящая опора для стропил - все нюансы устройства

Скользящие стропила в деревянном доме — Все о брусе и деревообработке

Скользящие стропила в деревянном доме

Скользящая опора для стропил применяется при возведении кровельной конструкции на постройках из дерева. Данный тип крепления позволяет избежать деформации крыши при естественном изменении геометрии сруба в процессе усадки.

Необходимость применения скользящих опор

Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры.

Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции.

Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.

Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины.

Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.

Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются.

При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров.

Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.

Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления.

Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится.

В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики.

Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.

Скользящая опора: особенности конструкции

Скользящая опора позволяет надежно зафиксировать стропильную ногу на мауэрлате или балке перекрытия, оставив ей возможность сместиться на определенное расстояние вдоль собственной оси. Данный крепежный элемент состоит из двух частей:

  • направляющая (металлическая планка, которая крепится на стропило);
  • уголок с опорной площадкой (монтируется на балку перекрытия, мауэрлат или верхний венец).

В верхней части уголка расположена петля, которая надевается на направляющую. Такое конструктивное решение оставляет стропильному брусу определенную степень свободы в одном направлении и на строго ограниченное расстояние, которое определяется длиной направляющей.

Различаются скользящие опоры двух типов: открытые и закрытые. Конструкция открытого типа состоит из двух отдельных элементов. Стальная изогнутая пластина (направляющая) снабжена двумя или тремя крепежными отверстиями на каждом конце. Неподвижная часть (уголок) может иметь до пяти отверстий в опорной площадке. Длина хода крепления зависит от модели и может составлять 60-160 мм. К наиболее популярным вариантам относятся скользящие опоры марки Kucis с длиной хода 90 мм, 120 мм и 160 мм.

Закрытая скользящая опора представляет собой неразборную конструкцию, которая монтируется в полностью собранном виде. Ее неподвижная часть представляет собой уголок, на длинной стороне которого расположен держатель, в который продета крепежная планка.

Скользящая опора для стропил предназначена для эксплуатации в сложных условиях: конструкция подвергается высоким нагрузкам и воздействию влаги за счет контакта с конденсатом или с водой, попавшей под скаты кровли. Для изготовления скользящей опоры используется сталь, толщина которой должна составлять не менее 2 мм. Ширина пластин, как правило, составляет 40 мм, а высота уголка равняется 90 мм.

Обычно сырьем служит низкоуглеродистая сталь – благодаря низкому процентному содержанию углерода металл легко обрабатывается. Чтобы повысить прочностные характеристики изделия, применяется метод раскисления. Изготовление изделий ведется с применением технологии холодной штамповки. Защита материала от коррозии обеспечивается за счет обработки методом горячей оцинковки – это позволяет предотвратить преждевременное разрушение крепления.

При отсутствии заводского гальванического защитного антикоррозионного покрытия, на скользящую опору перед установкой рекомендуется нанести слой масляной краски, чтобы защитить материал от ржавления. Для монтажа скользящих опор требуется использовать саморезы, устойчивые к коррозии – крепеж без защитного слоя быстро выйдет из строя и послужит причиной разрушения кровли.

Монтаж скользящих опор

Опоры под деревянные стропила могут устанавливаться попарно (с каждой стороны стропильной ноги), либо по одной. Второй вариант применяется в случае, если строительство ведется в регионе с низкой снеговой и ветровой нагрузкой, и масса кровельной конструкции относительно невелика. В остальных случаях рекомендуется монтировать крепления с обеих сторон каждого стропила.

Если стропильная нога монтируется не на мауэрлат или балку перекрытия, а на круглое бревно верхнего венца, под крепление неподвижной части скользящей опоры следует вырезать ровную площадку. Ширина площадки должна соответствовать размерам Г-образной части скользящей опоры. Это позволит надежно зафиксировать крепление к основанию.

Скользящая опора должна монтироваться таким образом, чтобы стропило могло свободно смещаться в направлении расположения своей оси. Для этого в мауэрлате могут выполняться пропилы, которые выполняют функцию направляющих и предотвращают перекос конструкции.

Установка скользящих опор начинается после того, как все стропильные ноги соединены в коньке, а в мауэрлате выполнены пропилы. Длина хода скользящей опоры Kucis (или другой марки) выбирается в соответствии с расчетными параметрами смещения стропил в ходе усадки и температурно-влажностных колебаний стен дома.

Важно учитывать, что врезка в мауэрлат не должна превышать 3/4 его глубины, в противном случае конструкция крыши будет значительно ослаблена.

На первом этапе монтажа скользящей опоры выполняется установка направляющей планки на стропило. Она должна располагаться параллельно его ребрам и надежно фиксироваться саморезами с защитным покрытием. Затем закрепляется неподвижный уголок. Начальное расположение петли уголка – нижняя часть направляющей планки, так как стропильный брус в процессе усадки дома садится вниз.

При неправильном монтаже элементы скользящей опоры не смогут свободно смещаться относительно друг друга, а возникшее трение может привести к перегибам или повреждению крепежа – заклиниванию пластины или отрыву уголка от венца.

Конструкция конька

Рассматривая усадку строительных конструкций деревянного дома, следует помнить, что под влиянием перепадов температуры, изменения влажности и других факторов, движение элементов стропильной системы неравномерно. К примеру, сильнее всего оседает стена, находящаяся под коньком. Необходимо учитывать, что стены домов с фронтонами из бруса или бревна больше подвержены усадке, нежели боковые.

Скользящие опоры позволяют компенсировать смещение и дают возможность сохранить геометрию крыши. Кроме того, данный вид крепления дает возможность значительно упростить монтаж стропильной системы – в этом случае не требуется выполнять сложные вырезы в стропильных ногах, чтобы обеспечить надежную опору.

Помимо применения скользящих опор стоит обратить внимание на шарнирную конструкцию конька. Деформация стен воздействует и на сочленения стропил в коньке. Жесткое крепление стропильных ног в верхней части может привести к нарушению формы крыши. Чтобы избежать искривления плоскостей, рекомендуется использовать специальные крепежные пластины для шарнирного соединения, либо крепить стропильные ноги в коньке внахлест при помощи болтового соединения. Это даст необходимую степень свободы стропильной конструкции.

Скользящая опора для стропил, плавающая закрытая опора стропил на мауэрлат
Скользящая опора для стропильных ног, опирающихся на мауэрлат и балки перекрытия. Конструкция плавающей закрытой опоры для стропил.

Одним из важных этапов возведения крыши является скользящая стропильная система. Необходимо со всей серьезностью отнестись к креплению элементов. Именно поэтому необходимо знать о том, как крепятся скользящие стропила и для чего они нужны.

Важно понимать, что малейшая неточность или недочет может привести к порче и разрушению крыши.

Поэтому скользящая опора должна быть выполнена максимально качественно.

Подготовка необходимых элементов стропильной системы

Перед началом возведения стропильной системы нужно произвести подготовку ее отдельных элементов:

  1. Конек – самый верхний элемент конструкции кровли. Для того чтобы правильно его изготовить, необходимо после монтажа самого первого элемента выполнить по нему шаблон, исходя из которого будет производиться изготовление следующих элементов конька;
  2. Если планируется стройка большого дома, может понадобиться удлинение досок. Для этого нужно проделать отверстия для болтов в стыковочной доске. Расстояние между торцом стыковочных досок и ближайшими отверстиями было не менее 10 сантиметров. Сверлить отверстия надо при помощи сверла, чтобы избежать повреждения древесины. Стоит учитывать тот факт, что из-за слишком частого высверливания может произойти растрескивание доски. Поэтому необходимо сверлить в случайном порядке.

Некоторые рекомендации по установке скользящих систем

правила установки скользящих систем

Скользящая опора для стропил применяется при возведении кровельной конструкции на постройках из дерева. Данный тип крепления позволяет избежать деформации крыши при естественном изменении геометрии сруба в процессе усадки.

Необходимость применения скользящих опор

Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры.

Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции.

Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.

Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины.

Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.

Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются.

При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров.

Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.

Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления.

Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится.

В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики.

Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.

Скользящая опора: особенности конструкции

Скользящая опора позволяет надежно зафиксировать стропильную ногу на мауэрлате или балке перекрытия, оставив ей возможность сместиться на определенное расстояние вдоль собственной оси. Данный крепежный элемент состоит из двух частей:

  • направляющая (металлическая планка, которая крепится на стропило);
  • уголок с опорной площадкой (монтируется на балку перекрытия, мауэрлат или верхний венец).

В верхней части уголка расположена петля, которая надевается на направляющую. Такое конструктивное решение оставляет стропильному брусу определенную степень свободы в одном направлении и на строго ограниченное расстояние, которое определяется длиной направляющей.

Различаются скользящие опоры двух типов: открытые и закрытые. Конструкция открытого типа состоит из двух отдельных элементов. Стальная изогнутая пластина (направляющая) снабжена двумя или тремя крепежными отверстиями на каждом конце. Неподвижная часть (уголок) может иметь до пяти отверстий в опорной площадке. Длина хода крепления зависит от модели и может составлять 60-160 мм. К наиболее популярным вариантам относятся скользящие опоры марки Kucis с длиной хода 90 мм, 120 мм и 160 мм.

Закрытая скользящая опора представляет собой неразборную конструкцию, которая монтируется в полностью собранном виде. Ее неподвижная часть представляет собой уголок, на длинной стороне которого расположен держатель, в который продета крепежная планка.

Скользящая опора для стропил предназначена для эксплуатации в сложных условиях: конструкция подвергается высоким нагрузкам и воздействию влаги за счет контакта с конденсатом или с водой, попавшей под скаты кровли. Для изготовления скользящей опоры используется сталь, толщина которой должна составлять не менее 2 мм. Ширина пластин, как правило, составляет 40 мм, а высота уголка равняется 90 мм.

Обычно сырьем служит низкоуглеродистая сталь – благодаря низкому процентному содержанию углерода металл легко обрабатывается. Чтобы повысить прочностные характеристики изделия, применяется метод раскисления. Изготовление изделий ведется с применением технологии холодной штамповки. Защита материала от коррозии обеспечивается за счет обработки методом горячей оцинковки – это позволяет предотвратить преждевременное разрушение крепления.

При отсутствии заводского гальванического защитного антикоррозионного покрытия, на скользящую опору перед установкой рекомендуется нанести слой масляной краски, чтобы защитить материал от ржавления. Для монтажа скользящих опор требуется использовать саморезы, устойчивые к коррозии – крепеж без защитного слоя быстро выйдет из строя и послужит причиной разрушения кровли.

Монтаж скользящих опор

Опоры под деревянные стропила могут устанавливаться попарно (с каждой стороны стропильной ноги), либо по одной. Второй вариант применяется в случае, если строительство ведется в регионе с низкой снеговой и ветровой нагрузкой, и масса кровельной конструкции относительно невелика. В остальных случаях рекомендуется монтировать крепления с обеих сторон каждого стропила.

Если стропильная нога монтируется не на мауэрлат или балку перекрытия, а на круглое бревно верхнего венца, под крепление неподвижной части скользящей опоры следует вырезать ровную площадку. Ширина площадки должна соответствовать размерам Г-образной части скользящей опоры. Это позволит надежно зафиксировать крепление к основанию.

Скользящая опора должна монтироваться таким образом, чтобы стропило могло свободно смещаться в направлении расположения своей оси. Для этого в мауэрлате могут выполняться пропилы, которые выполняют функцию направляющих и предотвращают перекос конструкции.

Установка скользящих опор начинается после того, как все стропильные ноги соединены в коньке, а в мауэрлате выполнены пропилы. Длина хода скользящей опоры Kucis (или другой марки) выбирается в соответствии с расчетными параметрами смещения стропил в ходе усадки и температурно-влажностных колебаний стен дома.

Важно учитывать, что врезка в мауэрлат не должна превышать 3/4 его глубины, в противном случае конструкция крыши будет значительно ослаблена.

На первом этапе монтажа скользящей опоры выполняется установка направляющей планки на стропило. Она должна располагаться параллельно его ребрам и надежно фиксироваться саморезами с защитным покрытием. Затем закрепляется неподвижный уголок. Начальное расположение петли уголка – нижняя часть направляющей планки, так как стропильный брус в процессе усадки дома садится вниз.

При неправильном монтаже элементы скользящей опоры не смогут свободно смещаться относительно друг друга, а возникшее трение может привести к перегибам или повреждению крепежа – заклиниванию пластины или отрыву уголка от венца.

Конструкция конька

Рассматривая усадку строительных конструкций деревянного дома, следует помнить, что под влиянием перепадов температуры, изменения влажности и других факторов, движение элементов стропильной системы неравномерно. К примеру, сильнее всего оседает стена, находящаяся под коньком. Необходимо учитывать, что стены домов с фронтонами из бруса или бревна больше подвержены усадке, нежели боковые.

Скользящие опоры позволяют компенсировать смещение и дают возможность сохранить геометрию крыши. Кроме того, данный вид крепления дает возможность значительно упростить монтаж стропильной системы – в этом случае не требуется выполнять сложные вырезы в стропильных ногах, чтобы обеспечить надежную опору.

Помимо применения скользящих опор стоит обратить внимание на шарнирную конструкцию конька. Деформация стен воздействует и на сочленения стропил в коньке. Жесткое крепление стропильных ног в верхней части может привести к нарушению формы крыши. Чтобы избежать искривления плоскостей, рекомендуется использовать специальные крепежные пластины для шарнирного соединения, либо крепить стропильные ноги в коньке внахлест при помощи болтового соединения. Это даст необходимую степень свободы стропильной конструкции.

Скользящая опора для стропил, плавающая закрытая опора стропил на мауэрлат
Скользящая опора для стропильных ног, опирающихся на мауэрлат и балки перекрытия. Конструкция плавающей закрытой опоры для стропил.

Одним из важных этапов возведения крыши является скользящая стропильная система. Необходимо со всей серьезностью отнестись к креплению элементов. Именно поэтому необходимо знать о том, как крепятся скользящие стропила и для чего они нужны.

Важно понимать, что малейшая неточность или недочет может привести к порче и разрушению крыши.

Поэтому скользящая опора должна быть выполнена максимально качественно.

Подготовка необходимых элементов стропильной системы

Перед началом возведения стропильной системы нужно произвести подготовку ее отдельных элементов:

  1. Конек – самый верхний элемент конструкции кровли. Для того чтобы правильно его изготовить, необходимо после монтажа самого первого элемента выполнить по нему шаблон, исходя из которого будет производиться изготовление следующих элементов конька;
  2. Если планируется стройка большого дома, может понадобиться удлинение досок. Для этого нужно проделать отверстия для болтов в стыковочной доске. Расстояние между торцом стыковочных досок и ближайшими отверстиями было не менее 10 сантиметров. Сверлить отверстия надо при помощи сверла, чтобы избежать повреждения древесины. Стоит учитывать тот факт, что из-за слишком частого высверливания может произойти растрескивание доски. Поэтому необходимо сверлить в случайном порядке.

Некоторые рекомендации по установке скользящих систем

Скользящая опора для стропил - все нюансы устройства

  1. Установка скользящих стропильных систем производится на объекты правильной геометрической формы. В других случаях правильное выполнение кровли является довольно проблематичным, поскольку системы оснащены подвижными элементами. До начала монтажа стропил проводится тщательная проверка периметра объекта на предмет его соответствия требуемым стандартам.
  2. Стропильные системы создаются по предварительно изготовленному шаблону. Благодаря такому подходу удается для всех кровельных элементов получить одинаковые конструкции.
  3. В системах стропил подобного типа коньковое соединение также создается с использованием подвижных элементов. Монтажными деталями могут служить шпильки и болты, которые представляют собой соединительную ось, а также закрепленные с помощью саморезов подвижные шарниры.
  4. Значительная длина перекрываемых пролетов нередко требует наращивания досок, применяемых для изготовления стропильных конструкций. При этом соединение досок производится с помощью длинных болтов или специальных кронштейнов. Доски наращиваются внахлест по заранее проделанным монтажным отверстиям. В процессе сверления необходимо учитывать, что отверстия должны располагаться на расстоянии как минимум 10 см от края доски. Сверление осуществляется хаотично, что помогает предупредить возможное раскалывание доски по отверстиям.
  5. Установка каждой из опор скользящих стропил производится строго параллельно предшествующей и перпендикулярно расположению несущего бревна сооружения. Несоблюдение этого правила может стать причиной заклинивания движущих деталей конструкции и их последующего разрушения в процессе усадки здания.
  6. “Скользячки” монтируются под 90-градусным углом по отношению к стропильной опоре по специальным запилам. Такой способ обеспечивает беспрепятственное движение конструкции. В процессе установки эти элементы должны выводиться в крайнее положение, что обеспечит максимально возможный ход всей стропильной конструкции во время усадки здания.

Как крепить стропила когда нужен мауэрлат

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

Скользящая опора для стропил - все нюансы устройства

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам

Источники

  • https://krovlyakrishi.ru/stropilnaya-sistema/stropila/skolzyashhaya-opora.html
  • https://obustroen.ru/instrumenty-i-oborudovanie/skolzyashchaya-opora-dlya-stropil.html
  • https://krovlya-mp.ru/opora-skolzyashhaya-dlya-stropil.html
  • https://ProStroymaterialy.com/skolzyashchaya-opora-dlya-stropil-kak-pravilno-krepit/
  • https://sd-zebra.ru/voprosy/skolzyashhie-stropila-v-derevyannom-dome.html
  • https://sc-stroy.ru/krysha/opora-dlya-stropil.html
  • https://StrojDvor.ru/krupnye-konstrukcii/pravila-montazha-skolzyashhix-opor-dlya-stropilnoj-sistemy/
  • https://sd-terminal.ru/remont-i-stroitelstvo/skolzyashchie-krepleniya-dlya-stropil.html
  • https://res-sk.com/skolzyaschie-stropila-v-derevyannom-dome/
  • https://m-strana.ru/articles/kak-krepit-stropila/

[collapse]
Понравилась статья? Поделиться с друзьями:
