Стеллаж своими руками. Общее

Схемы, чертежи, компоновка и идеи

Стеллаж из труб своими руками будет уместен для гаража, но еще в него требуется установить верстак и стенд для ручных инструментов – разных ключей и прочей мелочевки, которой много и сложно выбрать определенное место для ее хранения. Верстак можно сделать по центру, и это удобно – все нужное будет под рукой и не потребуется постоянно подходить до полок.

Из достоинств конструкций из металла можно выделить:

  • Прочность и надежность – полки могут выдерживать большой вес без повреждений.
  • Легкость в уходе.
  • Устойчивость к износу – даже при большой эксплуатации металлические стеллажи из труб способны сохранять характеристики и внешний вид без перемен.
  • Полное соответствие требованиям пожарной безопасности.
  • Хранение предметов из любых материалов.
  • Каркас из металла имеет устойчивость ко влаге и температурным перепадам.

Из недостатков отметим:

  • Сделать стеллаж из металлического профиля сложнее, чем из древесины.
  • Стоимость металлических конструкций в разы выше.

Рассмотрим, какие есть типы стеллажей.

Разновидности стеллажей

При выборе вариантов конструкции для хранения из металла следует обязательно учесть сложность изготовления, а также условия использования:

  1. Модульные конфигурации делают из перфорированного профиля разных размеров.

    Они надежные, можно при необходимости изменить высоту полок, но цена «кусается».

  2. Каркасы из алюминия привлекательны внешне, а небольшой вес дает возможность быстро переносить разборной стеллаж в другое место. Недостаток – деформация от ударов и высокая стоимость.
  3. Из профильной трубы можно сделать стеллажи любой конфигурации и размера. Полки смогут выдержать большой вес, а для изготовления нужен сварочный аппарат и навыки работ с металлами.
  4. По трудозатратам и стоимости каркасы из металлического уголка аналогичны предыдущему варианту, но хуже по эстетичности и прочности.
  5. СD профиль для крепления листов гипсокартона прекрасен тем, что для сборки каркаса не потребуется сварка и дорогостоящие инструменты. Можно купить его в магазине строительных материалов по доступной стоимости.

Теперь рассмотрим, какие существуют требования к конструкциям.

Требования к стеллажам

Чтобы стеллаж из труб и досок был безопасным для применения, во время монтажа стоит руководствоваться требованиями из ГОСТа 16140-77:

  • Между стойками должно быть расстояние от 0.9 до 2.9 метров.
  • Ширина стеллажа может быть от 0.45 до 1.3 метра.
  • Искривление стоек и поперечин не должно быть больше 0.3 см на каждый метр или 0.1% от длины.
  • Допускается отклонение стоек от вертикали 0.1 см на 1 метр без нагрузок, а под действием веса 0.4 см, но не больше 0.6 см по длине.
  • Острые кромки и углы должны быть сглаженными.
  • Если нагрузка не больше 60 кг, полка не нуждается в использовании дополнительных планок (ребер жесткости), под 90 кг устанавливается одна поперечина посередине, а для 120 кг две.
  • На швах для сварки не допускается наличие трещин, непроваренные участки, наплывы, включения шлака размером больше 0.1 см, а подрезы глубже 0.05 см.

Далее прилагается подробная инструкция по изготовлению.

Особенности стеллажей из металлического профиля

Стеллажи из металлического профиля довольно популярны, поскольку исключительно прочны и надежны, способны выдерживать серьезный вес.

Прочность на изгиб достигается за счет ребер жесткости. Когда изгибающее усилие направляется под прямым углом к жесткой грани профиля, сопротивление будет одинаковым в любом месте трубы.

Обратите внимание! Чем больше сечение трубы — тем она прочнее.

Например, требуемая длина пролета квадратного металлопрофиля — два метра. Для трубы размерами 40x40x2 максимальная нагрузка составит 173 кг.

размеры профильной

Труба 40x40x3 выдержит уже 231 кг. Все эти данные содержатся в таблицах утвержденного стандарта — расчеты для справочных материалов производились с учетом физических законов и теории сопромата.

Помимо того, для расчета максимальной нагрузки можно воспользоваться онлайн калькулятором.

Профильные трубы просты в монтаже. Не обязательно быть профессиональным мастером, чтоб освоить технологию изготовления этой конструкции.

Трубы довольно стойки к деформации. Металлу безразличны значительные нагрузки, морозы, жара и сырость (в случае повышенной влажности следует просто покрасить готовую вещь порошковыми красками, имеющими антикоррозийный эффект, или изначально приобрести оцинкованный профиль).

Использование профилей отвечает нормам пожарной безопасности. В отличие от легковоспламеняющегося дерева, металл не горит.

За стеллажом из металлического профиля легко ухаживать. Для уборки достаточно влажной тряпочки и, в случае сильных загрязнений, можно применить любые моющие средства.

Обратите внимание! Аккуратно сделанный стеллаж станет стильным предметом домашнего интерьера — он идеально вписывается в модные сегодня интерьерные стили лофт и хай-тек.

Виды металлических стеллажей

Прежде чем сделать стеллаж из металлопрофиля своими руками, стоит познакомиться с их видами, представленными в таблице:

Разновидность стеллажаОсобенности
СтационарныйРазновидность стеллажаОсобенности
Стационарный
Стационарный
Это конструкция, состоит из каркаса, собранного из стоек и полок. Для увеличения ее прочности, стойки крепятся своими руками к стене.
Передвижной
Передвижной
Используются при необходимости перемещать стеллаж во время уборки помещения или частой перестановке на другое место. У конструкции предусмотрены колесики, что позволяет легко менять место его дислокации.
Вращающийся
Вращающийся
Идеально подходят для хранения мелких вещей и деталей. Это могут быть спортивный инвентарь, как на фото, а в гараже – крепежные элементы и приспособления небольших размеров.
Навесной
Навесной
Эта конструкция представляет собой несколько полок, соединенных в одно целое. Благодаря их установке удается более рационально использовать пространство.
Консольный
Консольный
Используется для хранения грузов большой длины, свыше трех метров.

Достоинства стеллажей из металлических профилей

Установка металлических стеллажей
Установка металлических стеллажей

Современные стеллажи – это компактные и легкие конструкции, но одновременно и очень прочные.

К их достоинствам относятся:

  • Простой монтаж;
  • Возможность изготовления разборной модели;
  • Сравнительно низкая цена металлического изделия;
  • Противопожарная стойкость и безопасность;
  • При покраске конструкции полимерно-порошковыми составами, можно получить довольно привлекательный ее внешний вид, увеличить стойкость стеллажа от образования коррозии;
  • Покрытие металлических поверхностей оцинковкой, защищает конструкцию от воздействия агрессивных сред, что позволяет использовать ее в холодных и влажных помещениях.

Совет: Настенные металлические стеллажи стоит устанавливать для обустройства погреба или домашней библиотеки. Прочная конструкция выдерживает наличие большого количества домашних заготовок, книг и других бытовых мелочей. При установке угловых стеллажей можно рационально экономить территорию лоджии.

Сборно-разборные стеллажи
Сборно-разборные стеллажи Жесткий металлический стеллаж
Жесткий металлический стеллаж Легкий стеллаж для винных бутылок
Легкий стеллаж для винных бутылок Оригинальный стеллаж для книг
Оригинальный стеллаж для книг Легкий подвесной к потолку стеллаж
Легкий подвесной к потолку стеллаж Красивый стеллаж из профильной нержавейки
Красивый стеллаж из профильной нержавейки

Различные варианты стеллажей и их чертежи

Существует множество вариантом стеллажей из профильной трубы. При выборе оптимальной конструкции следует учитывать, для каких именно целей она будет использоваться. Для хранения инструмента в гараже лучше всего построить конструкцию размером 50*200 см с четырьмя полками. При этом расстояние между полками должно составлять 45 см. Для хранения консервации лучше сделать большее количество полочек. Размер стеллажа можно оставить таким же, а полочки делать на расстоянии 30 см. Размер конструкции для склада будет зависеть от специфики продукции.

cherteg stellaja
Стандартная схема стеллажа

Наибольшей популярностью пользуются такие размеры стеллажа:

  • 50*180 см с четырьмя полками;
  • 60*200 см с тремя полками;
  • комбинированные конструкции 50*180 см с высокой полкой снизу и тремя полками по 35 см для мелких предметов сверху.

Если на стеллаже будут постоянно стоять разные предметы, можно изготовить универсальную конструкцию, где можно регулировать высоту полок. Для этого на главных стойках необходимо сделать несколько отверстий для крепления полок. Это позволит при необходимости убрать или добавить полки, изменить расстояние между ними.

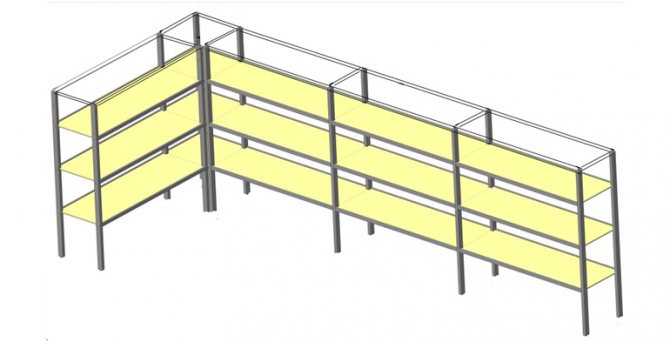

В некоторых случаях целесообразно изготовить длинных стеллаж. Но в таком случае не следует делать его на всю стену. Рекомендуется оставить небольшие зазоры по бокам, чтобы проще было установить конструкцию. Глубина зависит от предметов, которые будут на нем храниться. Но не стоит делать полочки слишком глубокими, иначе доставать предметы может быть неудобно. Глубокие стеллажи удобны в том случае, если конструкция стоит посреди гаража или мастерской, и есть доступ с двух сторон.

cherteg stellaja
Схема стеллажа на четыре полки

Высота конструкции зависит от высоты потолков, а также предназначения конструкции. Если предметы на ней в первую очередь хранятся, то можно сделать полки и повыше. В таком случае достать предметы с верхней полки можно будет при помощи лестницы. Но если это стеллаж с инструментами для работы, то с ним должен быть постоянный и удобный доступ.

Конструкции и размеры

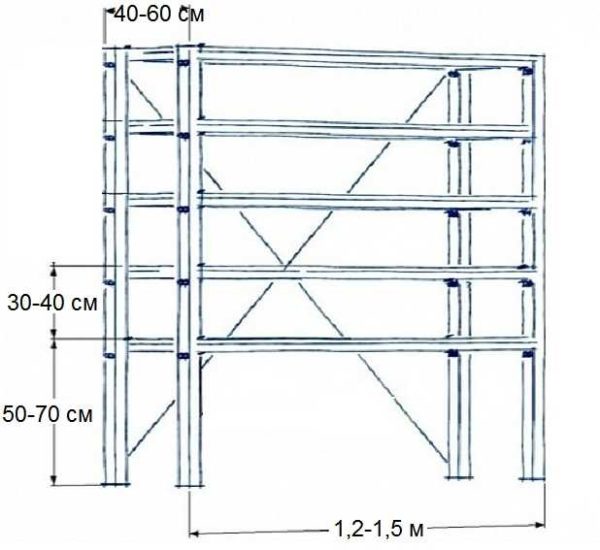

Конструктивно стеллажи для гаража состоят из стоек, перекладин и полок. Иногда, для увеличения жесткости, на задней стороне делают еще поперечные затяжки — две стальные полосы, приваренные/прикрученные к крайним стойкам по диагонали. Они компенсируют боковые нагрузки увеличивая общею устойчивость и надежность.

Изготовление стеллажа из профильной трубы своими руками

Размеры — высота и глубина полок — выбираются практически произвольно — в зависимости от того, что вы предполагаете хранить. Единственное что надо подбирать аккуратно — длину пролета — расстояние между стойкам в одной секции. Оно зависит от жесткости материала, который вы решите использовать: полки даже при полной нагрузке не должны прогибаться.

Для тяжелых вещей/предметов длинна пролета — около 1,5 метров, если нагрузка будет не слишком большой, расстояние можно увеличить до 2 метров, но больше делать однозначно не стоит.

Если нужен стеллаж для гаража большей длины, ставят промежуточные стойки, расстояние между которыми все равно не может быть больше 2 метров.

Несколько слов о высоте полок в стеллаже. Самая нижняя полка может быть приподнята от уровня пола на 50-70 см (даже больше при желании). Сюда обычно ставят самые тяжелые предметы. Остальные полки можно делать на разной высоте, 30 см — это неудобно и непрактично. Вообще, оптимально на полку должна становиться 1,5 литровая пластиковая бутылка, а это 35-37 см. Такое расстояние удобно для использования.

Составление проекта

Размеры стеллажа зависят от веса и вида хранимых на нём вещей, а также наличия свободного пространства. Поэтому чертежи каждый раз создаются индивидуально, и какой-либо одной общей рекомендации о том, как сделать, быть не может принципиально.

Всегда линейные параметры, форма и конфигурация полок в подсобном помещении определяются мастером самостоятельно.

Металлический стеллаж

Металлический стеллаж не всегда собирается целиком из «железа». Отдельные элементы конструкции могут быть заменены на дерево либо пластик. Объясняется это соображениями снижения:

  • затрат времени;
  • веса конструкции;
  • финансовых расходов.

Чаще всего каркас изготовляется из металла, а полочка из более лёгкого материала. В противном случае придётся выполнить ряд дополнительных сборочных операций. В частности, чтобы не образовался прогиб, потребуется либо нарезать толстые, тяжёлые, металлические листы, либо приваривать снизу под каждой полкой рёбра жёсткости.

Стеллаж металлический

Для достижения гарантированной устойчивости необходимо запланировать прикрепление стеллажа к стене и полу. К основе из железобетонных изделий конструкция фиксируется крепёжными деталями длиной не менее 7 см. К кирпичной либо деревянной стене стеллаж прикрепляется крепежом в 4,5 см.

Фиксация к полу крупной габаритной конструкции должна производиться на «салазки» из крупного уголка. Каркас небольшого размера достаточно «пристегнуть» приваренными к концам стоек металлическими «пятаками».

Как израсходовать меньше времени и средств

Чтобы собрать качественный металлический стеллаж при ограниченном бюджете, обратите внимание на такие составляющие проекта, как:

  • материалы;
  • ширина ярусов;
  • способ соединения.

О замене металлических полок пластиковыми либо деревянными уже сообщалось выше. Выбирая ширину горизонтальных досок, предназначенных для хранения предметов, не делайте её одинаковой на всех ярусах, а сужайте по мере подъёма. Объясняется это просто, более габаритные и тяжёлые вещи не только удобней уложить внизу, но и безопасней.

Большие размеры полки потребуют обязательного использования габаритного уголка, иначе её прогиба не избежать. Широкая доска наряду с дополнительными поддерживающими элементами повышает стоимость проекта. Стоит ограничиться стандартной шириной полок в 35-40 см.

Если имеются навыки и есть доступ к сварочному аппарату, то проще будет собрать единую монолитную конструкцию. Правда, передвинуть её в случае потребности удастся с трудом. Изготовление же сборно-разборного стеллажа позволит получить легко перемещаемую конструкцию. Однако и повозиться с ней придётся несравнимо больше, сверление толстого металла для многочисленных соединений потребует много усилий.

Стеллаж

3 типа конструкции

Как бы вы ни пытались соригинальничать, но все равно вам придется иметь дело с одним из перечисленных ниже видов:

  1. сварная;
  2. болтовая;
  3. комбинированная.

Сварная

Используется для создания больших стеллажей из металла. Обладает безупречной надежностью и способностью выдерживать даже самые серьезные нагрузки. Чаще всего полки такого типа используются для хранения габаритных предметов.

Есть один существенный минус — при перепланировке вписать такой стеллаж в новое пространство зачастую не представляется возможным ввиду неразборной конструкции. Так что если вы любите перемены, есть повод задуматься о выборе иного типа.

Болтовая

Главный козырь такой полки — мобильность. Все детали скрепляются между собой болтами, и при необходимости легко демонтируются. Однако в местах соединения даже при безупречной сборке может присутствовать небольшой люфт. Он либо присутствует сразу, либо появляется со временем под воздействием хранящейся на полках массы.

Справиться с недостатками такой конструкции можно путем ее фиксации на стенах.

Изготовление стеллажа из профильной трубы своими руками

Комбинированная

Обычно встречается в просторных гаражах и технических помещениях для ремонта автомобилей. Чаще всего образована путем так называемого наращения — когда инструментов и предметов хранения становится все больше, а другого места для новой полки нет и не предвидится.

Изготовление стеллажа из профильной трубы своими руками

Чертежи металлических стеллажей для хранения заготовок

Чтобы изготовить чертеж стеллажа из металла, не требуется каких-либо специальных навыков и знаний. Главное, точно придерживаться размеров, которые будут у вашей будущей конструкции, поскольку отклонение от них может привести к тому, что в собранном виде она просто не поместится на отведенное ей место, или окажется меньших размеров, чем требовались.

Последовательность действий в процессе сборки выглядит примерно следующим образом:

  • Изготовьте полки;
  • Присоедините к полкам стойки;
  • Изготовьте «черновой вариант конструкции на прихватках;
  • Проверьте правильность выполнения углов и размеров;
  • Произведите сварку с выполнением полноценных швов.

Этапы изготовления стеллажа самостоятельно

Изготовление стеллажа из профильной трубы своими руками

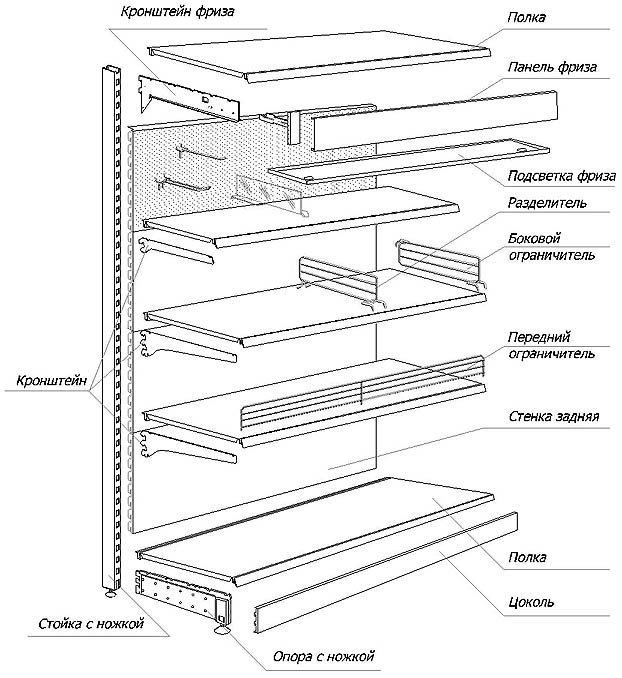

Прежде всего, потребуется выбрать место расположения будущего изделия, определить желаемый размер, выполнить расчеты и чертеж.

Все важные данные фиксируются только на бумаге, тогда стеллаж получится правильным и никаких неожиданных несовпадений в процессе монтажа встречаться не будет. Ну а дальше можно уже приступать к созданию металлического каркаса.

Этап №1. Создание чертежа

На листе А4 следует нарисовать эскиз будущего стеллажа с указанием всех желаемых размеров, которые были определены при расчетах:

  • Оптимальная ширина 2000 мм
  • Сейчас достаточно распространены конструкции с широкими полками, так значительно удобнее устанавливать контейнеры.
  • При этом неплохо сделать разное расстояние между ярусами. Внизу больше, а к верху меньше, так масса по всему металлическому каркасу будет распределяться равномернее.
  • На нижние полки удобно будет класть предметы тяжелее, а сверху более легкие.

Примечание. Делать полки больше метра в длину, если предполагается хранить на них тяжелый продукт не следует, иначе листы прогнуться. Предусмотрительно также будет подкрепить полки габаритными уголками.

Этап №2. Выбор способа креплений

Изготовление стеллажа из профильной трубы своими руками

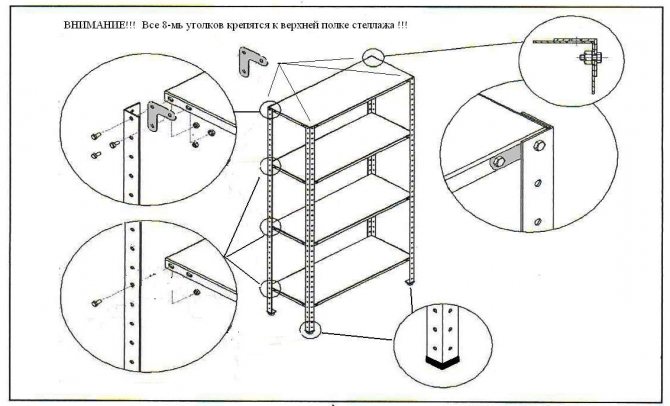

Выбираем надежный способ крепления.

Варианты крепления:

  • В строительном магазине можно приобрести специальные хромированные трубы для конструкций, их стандартный диаметр 22 мм.
  • А заодно и приспособления для сборки металлических конструкций. Важно, чтобы все детали были подобраны под диаметр конструкционных труб.
  • Сварной способ скрепления, достаточно прочный, но и трудоемкий.
  • Смонтировать каркас из различных профильных труб при помощи сварочного аппарата можно, но это работа более всего сложная, пыльная и шумная.
  • Стеллажи получаются громоздкие и тяжелые, но надежные.

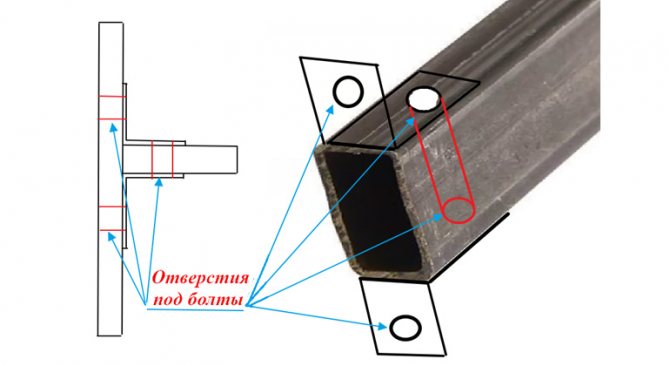

Примечание. Можно сделать стеллаж на болтах, крепления данного типа позволят при необходимости быстро разобрать конструкцию. Но тут тоже есть один отрицательный момент.

Толстый металл нужно часто сверлить для многочисленных креплений, что тоже может вызвать определенные неудобства и трату времени.

Этап №3. Сборка металлической конструкции

Изготовление стеллажа из профильной трубы своими руками

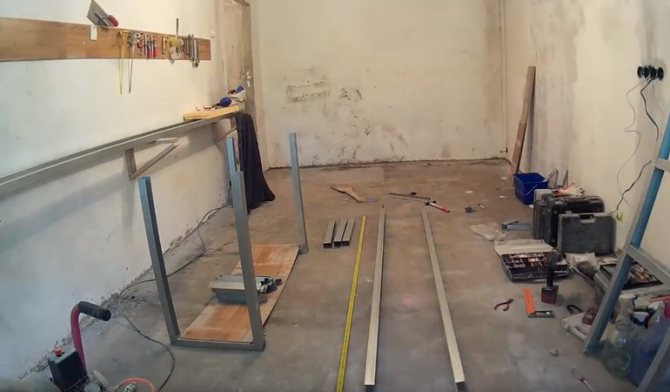

Собираем стеллаж.

Когда чертеж выполнен, расчеты произведены, а материалы и способ сборки выбраны, то можно приступать к монтажным работам:

  • С учетом записанных размеров из профильной или сборной трубы нарезаются необходимые детали для стеллажа.
  • Далее, собирается каркас. Важно помнить, что стеллаж обязательно должен крепиться к стене или полу.

Изготовление стеллажа из профильной трубы своими руками

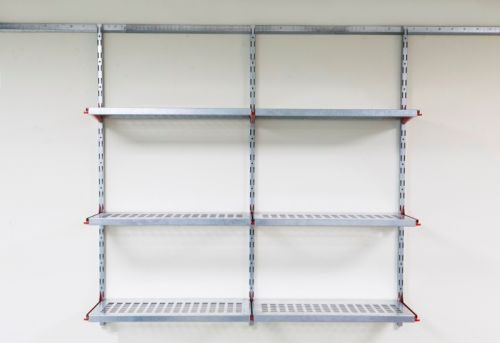

Стеллаж навесной металлический, примыкающий к стене крепится на рейки.

Совет. Необходимо уделить особое внимание при сборке симметричности деталей и тщательно следить за тем, чтобы не было перекосов.

  • Если планируется дополнительная коробка, то лучше использовать для нее листы типа ОСВ и ДСП.
  • Применение ГКЛ нежелательно для задней стенки и боковых перекрытий. Если грамотно спланировать чертеж, то необязательно крепить листы к металлическому каркасу.

Можно спланировать все так, чтобы их можно было вложить в гнезда, которые образовали уголки.

Технология сборки

Для самостоятельной сборки стеллажа необходимо подготовить все необходимые детали. После чего разложить их на полу, где собирать конструкцию удобнее всего. Соединять каркас лучше всего с помощью сварки, но можно использовать и болты. Особенное внимание следует уделять углам, чтобы конструкция не получилась кривой.

Основные этапы сборки стеллажа из профильной трубы:

  1. При помощи рулетки отмерить необходимые отрезки профиля, основываясь на предварительно составленном чертеже.
  2. Нарезать профильную трубу при помощи болгарки. Для этого следует использовать круг по металлу. Если отсутствует болгарка или опыт нарезки профиля, можно заказать данную услугу в том месте, где он продается. Однако в таком случае, стоимость стеллажа увеличится.
  3. Соединить между собой все полученные части профиля. Для повышения прочности конструкции рекомендуется использовать для соединения сварку. Однако если опыта работы с таким оборудованием нет, можно соединить детали каркаса болтами.
  4. Крайне важно в процессе сборки контролировать ровность конструкции. Если углы получатся кривыми, исправить каркас в дальнейшем будет практически невозможно. Для этого следует использовать строительный уровень и уголок.
  5. После сборки основного каркаса, следует собрать каркас для полок, на который в дальнейшем будут устанавливаться доски, листы металла или фанеры.
  6. На основном каркасе следует отметить места, где будут установлены полки.
  7. Для крепления полок к основному каркасу рекомендуется также воспользоваться сваркой. Однако если требуется универсальная конструкция, где высоту полочек можно регулировать, их нужно прикрутить болтами. Дополнительно следует сделать отверстия, которые позволят без труда изменить высоту полок.
  8. На готовый каркас следует нанести антикоррозийное покрытие, после чего слой грунтовки и краски. Это защитит его от коррозии, придаст стеллажу презентабельный внешний вид, а также упростит уход за поверхностью.

Изготовление стеллажа из профильной трубы своими руками
Стеллаж с металлическими полками

После изготовления каркаса можно приступить к производству полок. При выборе материала для полок следует учитывать предназначение стеллажа, предполагаемые нагрузки и место установки. К наиболее популярным вариантам относятся рифленые металлические листы, ДСП, деревянные доски.

Изготовление стеллажа из профильной трубы своими руками
Стеллаж из профильной трубы с деревянными полками

При использовании досок или ДСП следует понимать, что без качественной обработки поверхности материала во влажной среде материал быстро придет в негодность. Поэтому при установке в мастерской, гараже, погребе или на балконе, такие полочки следует предварительно покрасить и обработать противогрибковым средством.

Если требуется высокая прочность конструкции в целом, полочки можно дополнительно прикрутить саморезами к каркасу. А для большей устойчивости стеллаж можно прикрутить к полу, потолку или стене. Для этого можно использовать анкеры, распорки и кронштейны. Однако при креплении к стенам следует учитывать максимально допустимую нагрузку.

Этап №4. Завершающая обработка

Изготовление стеллажа из профильной трубы своими руками

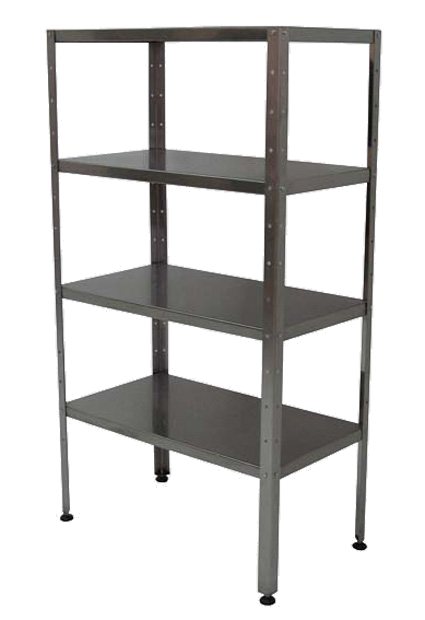

Если стеллаж черный металлический, но хочется его как-то окультурить, то покраска — это самый подходящий вариант.

Небольшая инструкция:

  • Все присутствующие деревянные элементы, если таковые имеются, неплохо будет вскрыть лаком или покрыть красящим составом.
  • Да и вообще, существует много разных стеллажных конструкций с очень сложными особенностями строения.
  • Необязательно искусный каркас выполнять самостоятельно, если конструкционная модель очень сложная.

Приобрести можно готовый стеллаж металлический в специализированном магазине. Изделие, как правило, продается в разобранном виде и его достаточно просто собрать.

Как сделать стеллаж из профиля без сварки

Каркас собирается из нержавеющих профильных труб и металлических уголков . Оптимальный вариант для полок — листовой металл , но можно использовать и деревянные доски. Учитывая, что в гаражных и подвальных помещениях повышенная влажность и сырость — обычное явление, лучше выбирать сталь с порошковым покрытием, предотвращающим коррозию. Беспроигрышный вариант — оцинкованная сталь.

Готовим инструменты и материалы

Для каркаса понадобится профильная труба размером 20/30 × 40 мм. Чтобы конструкция была более прочной, боковые стойки можно дополнительно укрепить металлическими уголками. Оптимальная толщина листового металла для полок — 5−7 мм. Еще стоит вооружиться рулеткой, уровнем, дрелью, саморезами, болгаркой с кругом по металлу или пилой по дереву. Для правильных расчетов нужен чертеж.

Делаем чертеж

Прежде чем приступить к работе, начертите подробную схему стеллажа. Нарисуйте объемную модель, чтобы сразу было понятно, сколько материала понадобится. Укажите на чертеже высоту и ширину конструкции, количество полок и расстояние между ними.

Чертеж стандартного стеллажа из профильной трубыЧертеж стандартного стеллажа из профильной трубы

Сборка профильного стеллажа

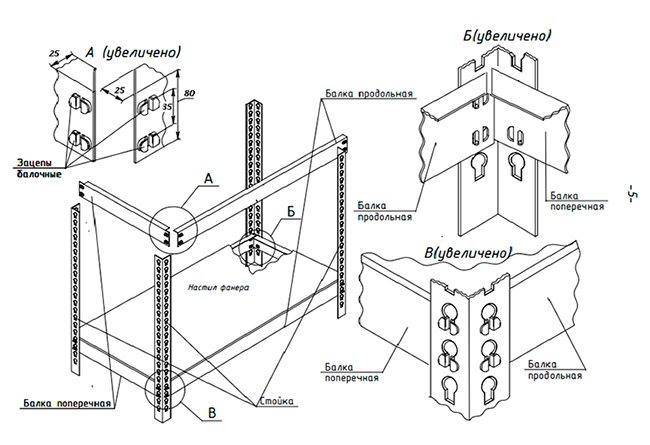

Крепление сегментов металлического стеллажа. Главное условие – это обязательное наличие не мене двух болтов, только при таком соединении конструкция получится устойчивой и прочной

Крепление сегментов металлического стеллажа. Главное условие – это обязательное наличие не мене двух болтов, только при таком соединении конструкция получится устойчивой и прочной

Многих интересует вопрос, как сделать стеллаж из профилей. Детали каркаса разложить на полу. Так удобнее собирать стеллаж.

По чертежу собрать все элементы и сваркой или болтами скрепить между собой. Внимательно с углами. Они должны быть ровными, иначе конструкция после сборки будет кривая.

Итак:

  1. Рулеткой отметить нужную длину на профиле.
  2. Болгаркой нарезать все составные части каркаса. Если у вас нечем нарезать или не умеете обращаться с болгарской, то нарезку можно заказать в том месте, где покупали профиль. Но так, как услуга платная, то цена стеллажа в разы увеличится.
  3. Все составляющие элементы соединяем между собой. Чтобы конструкция была прочной, стыки соединить с помощью сварки. Но если не умеете обращаться со сварочным оборудованием, возможно соединение болтами.
  4. Во время сборки необходимо контролировать уровнем ровность сборки. Кривизну каркаса впоследствии будет тяжело исправить.
  5. После сборки основного, соберите каркас для полок. В начале собираются наименьшие по высоте.
  6. На основном каркасе отметьте места крепления полок к профильным стойкам.
  7. Каркас для полок приварите сваркой к вертикальному. При этом он должен быть строго горизонтальным.
  8. На готовый каркас нанести антикоррозионное средство, грунтовку и покрасить.

Металлический стеллаж в доме, оснащённый специальной подсветкой и предназначенный для выращивания различных растений, в данном случае, фиалок

Металлический стеллаж в доме, оснащённый специальной подсветкой и предназначенный для выращивания различных растений, в данном случае, фиалок

Совет! Если предполагается, что стеллаж из профилей для гипсокартона будет разбираться и собираться, то лучше скрепить его с помощью болтов. Таким образом можно будет в любое время разобрать и переместить его или изменить параметры. Для крепления болтами, в местах крепления в начале сделать пометки маркером. Проверить на совпадение отверстий и только потом просверлить и вставить болт.

Теперь приступаем к изготовлению полок. Они могут быть из рифлёных металлических листов, деревянных досок или листов ДСП.

Доски перед нарезкой проолифьте и покрасьте. Просушите. Теперь примерьте доски по каркасу. Они должны плотно лежать на своём месте. Прикрутите их к каркасу саморезами.

Для большей устойчивости прикрутите профильный стеллаж к стене и к потолку. Для этого используют кронштейны, анкеры и распорки. Как видите собрать стеллаж из металлопрофиля своими руками не сложно и не потребуется много усилий и затрат.

Стеллажи из профиля отлично подходят для теплиц. Если вы занимаетесь выращиванием рассады (см. Как сделать стеллаж для рассады своими руками), то лучший вариант, когда она расположена на стеллажах.

Подвесной полочный стеллаж, закреплённый к стене и потолку. При изготовлении обязательно нужно учитывать материал стен, способ крепежа и максимальную допустимую нагрузку на поверхность конструкции

Подвесной полочный стеллаж, закреплённый к стене и потолку. При изготовлении обязательно нужно учитывать материал стен, способ крепежа и максимальную допустимую нагрузку на поверхность конструкции

Многие стеллажи в теплицу делают из дерева, потому что это дешевле, но это не практично. Потому что в отличие о металлопрофиля, дерево гниет, покрывается плесенью и грибком. Необходимо постоянно красить.

Если вы используете профили для стеллажей, то получите ряд преимуществ:

  • удобно ухаживать за рассадой;
  • использование стеллажей позволяет выращивать больше рассады;
  • используется меньше электроэнергии и теплоэнергии для обогрева.

Наличие профильных стеллажей в теплице, позволяют обустроить в ней карантинную зону для растений. Она имеет небольшой размер и помещается на одной из полок стеллажа.

Единственное условие для нее, необходимо оградить от остальных растений стеклом, поэтому в отведённом месте ставят стеллажи — витрины. Алюминиевый профиль идёт на изготовление стоек.

Параметры стеллажей в теплице — важный фактор удобства. Всякий овощевод обустраивает стеллажи по своему росту, потому что уход за растениями должен быть удобен и не доставлять лишних хлопот. Стеллажи уделяться на центральные и пристеночные.

Рекомендуется устанавливать следующую ширину стеллажей:

  • для центральных 5 м;
  • для пристеночных 95 м;

Виды крепежа, для различных конструкций в зависимости от материала, и способа крепления. Для каждой конструкции крепёж подбирается индивидуально в зависимости от требований и технических характеристик

Виды крепежа, для различных конструкций в зависимости от материала, и способа крепления. Для каждой конструкции крепёж подбирается индивидуально в зависимости от требований и технических характеристик

Устраивая деревянные стеллажи в теплице, которые как правило имеют громоздкие размеры, тем самым значительно сокращаете полезную площадь. Поэтому лёгкие и прочные профильные стеллажи предпочтительнее для использования в теплицах.

Металлические стойки долговечнее и меньше требуют к себе внимания. Если его покрыть антикорозийным составом и потом покрасить краской по металлу, то за ними можно долгое время не ухаживать, кроме влажной уборки.

В тепличных помещениях лучше всего использовать алюминиевый профиль. Магазинами предлагается достаточно много разного профиля из алюминия, из которого можно составить стеллажи из профиля своими руками. Если у вас в теплице система самополива, то такие конструкции подходят лучше всего.

Для подробного представления о монтаже стеллажей из профилей посмотрите фото и видео в этой статье.

Как видите с соблюдением всех правил, конструкции из металлического профиля совсем не трудно собрать своими руками. Нужна только аккуратность в работе и немного терпения, а так же навыками владения некоторыми инструментами и оборудованием, и вы получите надежную и долговечную конструкцию.

Как сделать стеллаж из профтрубы своими руками

Я использую 2 вида крепления при создании подобных конструкций. Трубы можно сварить между собой или скрепить уголками.

Необходимые инструменты и материалы

В зависимости от вида крепления я опишу 2 вида сборки: сваркой и на уголки.

  • Для сборки сваркой

Из инструментов необходим сварочный аппарат, молоточек, болгарка, рулетка, линейка 0,8–2 м (можно с уровнем), маркер по железу или мел. Из расходных материалов – электроды и режущие диски по металлу. В качестве настила можно использовать жесть, фанеру либо другой листовой материал.

Если настил металлический, я его «прихватываю» сваркой к перекладинам и стойкам. Если из другого материала, то необходимы болты для его крепления. В этом случае понадобится дрель.

ВАЖНО: При работе со сварочными и другими электрическими приборами, особенно в сырых помещениях, необходимо пользоваться заведомо исправным инструментом. Всякие повреждения, ведущие к нарушению изоляции токоведущих частей инструмента, требуют обязательного и незамедлительного ремонта. Самодельные удлинители и вилки без надлежащей изоляции категорически запрещены.

Особенное внимание хочется уделить освещенности объекта. На время проведения сварочных работ лучше приобрести или взять у знакомых несколько переносных ламп. Желательно расположить их так, чтобы свет от них падал на обрабатываемый объект с обеих сторон. Отсутствие теней обеспечит безопасность зрения.

Изготовление стеллажа из профильной трубы своими руками

Работы со сварочной маской типа «хамелеон» нужно проводить согласно инструкции. Пользоваться лишь щитком со светофильтром рекомендую только профессиональным сварщикам или тем, кто имеет опыт работы с таким инструментом.

  • Для сборки на уголки

Можно обойтись и без сварочного аппарата. Нужна будет болгарка, дрель-шуруповерт, крепежные уголки и пластинки, болты с гайками, ключи, отвертки и плоскогубцы.

Уголки можно изготовить самому или приобрести готовые. При самостоятельном изготовлении уголков я использую жесть такой же толщины или толще максимум в 2 раза, чем стенки профильной трубы.

Изготовление стеллажа из профильной трубы своими руками

Болты использую под гайки с размером 10 мм, на более ответственных соединениях использую крепеж мощнее. Исходят из целесообразности: тонкие могут оказаться недостаточно прочными, а для толстых болтов придется сверлить большие дырки.

Заклепочным пистолетом проще и легче крепить жесть или фанеру к перекладинам. Если его нет, закрепляю настил на болты.

Чертежи и схемы

В этой статье я расскажу о двух видах стеллажей. Один с конкретными расстояниями, при высоте 1,8 м. Второй как шаблон для использования под имеющиеся габариты стены. Здесь он угловой, поэтому им можно заставить 2 стены или их части.

  • Первый вариант

Его чертеж на фото.

Изготовление стеллажа из профильной трубы своими руками

Расстояние между полками 410 мм. Этого достаточно для наиболее используемых предметов. Высота стеллажа 1,8 м, при высоте до потолка около 2,2 м остается примерно столько же, как и между полками. Если помещение больше или немного меньше, это не существенно.

  • Второй вариант

Разновидностей у подобного стеллажа много, шаблон его изображен на фото.

Для сборки необходимо измерить размеры стены и перенести их на шаблон. Его можно распечатать в нескольких экземплярах и указать необходимые размеры.

Изготовление стеллажа из профильной трубы своими руками

Этот угловой стеллаж может иметь 3–4 ряда полок, последние устанавливать необязательно, если потолок низкий. Но если комната большая и хранить нужно много, то верхний ряд настила устанавливают. Расстояния между стойками лучше выбирать кратными размеру имеющегося проката.

При планировании, я обязательно учитываю ширину разных сторон профильной трубы: с фронтальной – будует узкая , а сами перекладины будут лежать на широкой.

Процесс сборки

Как собирать профильную конструкцию, можно просмотреть на видео.

Сначала нарезаю профильные трубы необходимых размеров для боковых конструкций стеллажа и свариваю либо скрепляются уголками.

Монтаж начинаю с боковых «лесенок». Укладываю параллельно две трубы длиной 1,8 м на расстоянии 400 мм друг от друга. На обеих рулеткой отмечаю середину. Отрезанную болгаркой или взятую из уже нарезанных планку длиной 400 мм прихватываю сваркой, как перекладину буквы «Н». Верхняя кромка планки должна быть ниже метки середины на толщину настила, т.е. поверхность полок будет вровень с отметкой середины. На схеме это расстояние 900 мм.

Сборку на болты веду по тому же принципу. Правильно просчитанные размеры позволят не ошибиться при сборке. При изготовлении одинаковых деталей для подстраховки необходимо сверять их друг с другом.

Далее закрепляю остальные перекладины, везде расстояния между крайними линиями планок будут 410 мм. При креплении уголками они ставятся снизу и сверху, во внутренних углах, так чтобы упор и опора были на них. В планке получится один болт в перекладинах – 2. Соединение показано на рисунке.

Изготовление стеллажа из профильной трубы своими руками

После того как собраны обе боковые стенки, ставлю их на расстояние 1400 мм и закрепляю верхнюю планку. Если конструкция неустойчива, то временно скрепляю «лесенки» продольными планками большей длины, выдерживая расстояние межу конструкциями как на схеме. Дальнейшая последовательность не имеет особого значения.

Точно устанавливаю расстояния и креплю остальные детали конструкции. После сборки рамы укрепляю и фиксирую полки.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

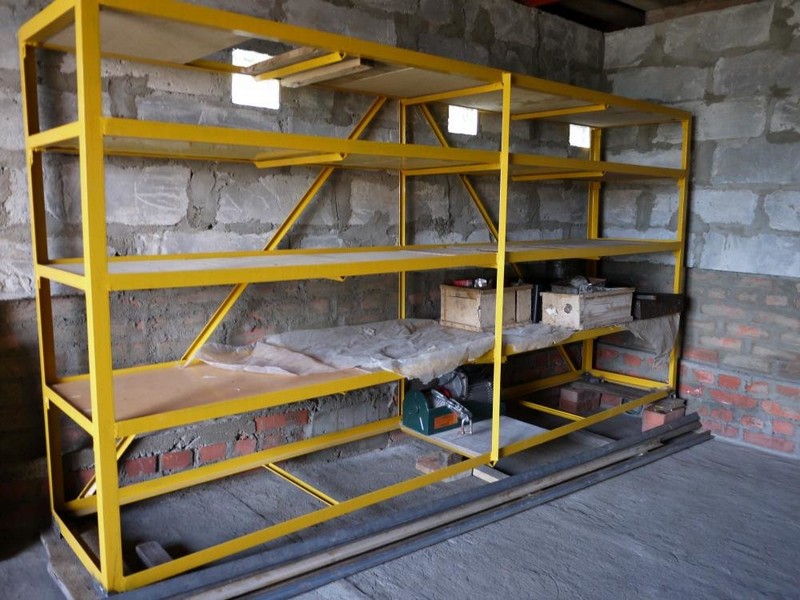

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

Альтернативные версии

Для экономии металла сделать стеллаж можно и по-другому:

  • берутся две стойки высотой 2000 мм;
  • к каждой из них привариваются одним концом перемычки под полки (эти элементы могут быть по 400 мм и на расстоянии 300 мм друг от друга);
  • на свободном торце каждой перемычки крепится пластина с отверстием;
  • стойки приставляются к стене, чтобы упереться торцами перемычек в кирпич;
  • перемычки анкерятся;
  • сверху на них кладутся деревянные доски, что образует полки.

Такая модель значительно экономит металлопрофиль, потому что задействовано всего две стойки, и отсутствуют вертикальные длинные балки. Но потребуется больше мелкой сварки на пластины в торцах полок, и будут расходы на анкера. Но в случае расширения пространства такой стеллаж можно быстро разобрать: снять доски и останутся только две стойки по бокам, прикрученные к стене.

Стеллажи значительно облегчают распределение инструмента и других материалов. У каждого хорошего хозяина должен быть порядок в гараже или мастерской. Сварить свой собственный стеллаж можно по советам из этой статьи.

Чтобы «добро» в гараже не мешало перемещению требуется каким-то образом организовать его хранение. Наиболее удобны стеллажи для гаража. При наличии достаточного пространства, их можно сделать на всю стену или даже на несколько стен. Если же внизу места нет, придется перебираться наверх — делать полки под потолком. Не самый лучший вариант, но порой единственный. И все же стеллажи в гараже стоящие на полу, более безопасны, особенно если их надежно прикрепить к стене (во избежание неприятных ситуаций).

Источники

  • https://instanko.ru/drugoe/stellazh-iz-profilnoj-truby.html
  • https://InfoTruby.ru/svoimi-rukami/stellazh-iz-profilnoj-truby
  • https://wexy.ru/obustrojstvo/dizajn/stellazh-iz-profilya-svoimi-rukami-266
  • https://viascio.ru/raznoe/izgotovlenie-stellazha-iz-profilnoj-truby
  • https://garazhmechty.ru/polki-v-garazhe-svoimi-rukami.html
  • https://PlazmoSvarka.ru/sovety/polki-iz-profilnoj-truby.html
  • https://teplobloknn.ru/samodelki/metallicheskij-stellazh-svoimi-rukami.html
  • https://zen.yandex.ru/media/id/60c99f0025c3980261b91b10/kak-sdelat-stellaj-iz-profilnoi-truby-dlia-garaja-masterskoi-ili-pogreba-6155702c7a191947eb4218a5
  • https://parnik-teplitsa.ru/stellazh-iz-profilya-340
  • https://truba71.ru/raboty/stellazh-svoimi-rukami-iz-profilya.html
  • https://ogorod.guru/ogorod/kak-svarit-stellazh-iz-ugolka.html

[collapse]
Понравилась статья? Поделиться с друзьями:
